รายละเอียดสินค้า:
การชำระเงิน:
|
| ความจุ: | ใช้ได้สูงสุด 100KN | ความแม่นยำของแรง: | ± 1% |
|---|---|---|---|
| บังคับ: | ความละเอียด 1/300 000 | ทดสอบความเร็ว: | 0.01-500 มม./นาที |
| แผ่นความดัน: | เส้นผ่านศูนย์กลาง 100 มม | ม้วนสาขา: | ความกว้าง100มม |
| เน้น: | เครื่องทดสอบวัสดุอเนกประสงค์ด้วยคอมพิวเตอร์,เครื่องทดสอบวัสดุอเนกประสงค์ 100KN,เครื่องทดสอบอเนกประสงค์ด้วยคอมพิวเตอร์ |
||

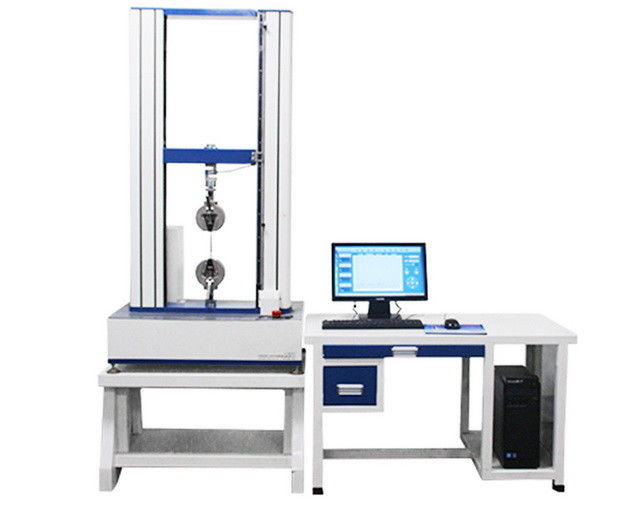

เครื่องทดสอบวัสดุอเนกประสงค์แบบคอมพิวเตอร์ 100KN สำหรับการทดสอบแรงดึง แรงอัด และแรงดัด
บทนำโดยย่อ:
เครื่องทดสอบอเนกประสงค์แบบอิเล็กทรอนิกส์ควบคุมด้วยคอมพิวเตอร์ iqualitrol iUTM-1100-100 ได้รับการออกแบบมาสำหรับมหาวิทยาลัย สถาบันวิจัย และออกแบบเครื่องทดสอบอเนกประสงค์แบบอิเล็กทรอนิกส์ควบคุมด้วยคอมพิวเตอร์รุ่นใหม่
ระบบคอมพิวเตอร์ผ่านตัวควบคุมแบบดิจิทัลทั้งหมดและระบบควบคุมความเร็วรอบมอเตอร์เซอร์โว ระบบเกียร์ลดความเร็วโดยการขับเคลื่อนสกรูบอลความแม่นยำสูงหลังจากคานเคลื่อนที่ขึ้นลง ทำการทดสอบแรงดึง แรงอัด แรงดัด แรงเฉือน และการทดสอบประสิทธิภาพทางกลอื่นๆ ของชิ้นงาน อีกทั้งการทดสอบยังมาพร้อมกับการกำหนดค่าที่หลากหลาย ในโลหะ อโลหะ วัสดุผสม และผลิตภัณฑ์ในการทดสอบประสิทธิภาพทางกล มีแนวโน้มการใช้งานที่กว้างมาก
เครื่องทดสอบอเนกประสงค์ถูกนำมาใช้อย่างแพร่หลายในวัสดุก่อสร้าง การบินและอวกาศ เครื่องจักร ลวดและสายเคเบิล ยาง พลาสติก สิ่งทอ เครื่องใช้ในครัวเรือน และอุตสาหกรรมอื่นๆ ของการทดสอบและวิเคราะห์วัสดุ สถาบันวิจัยทางวิทยาศาสตร์ มหาวิทยาลัย วิสาหกิจอุตสาหกรรมและเหมืองแร่ การกำกับดูแลทางเทคนิค แผนกตรวจสอบและอนุญาโตตุลาการ อุปกรณ์ทดสอบในอุดมคติ
ข้อมูลจำเพาะทางเทคนิค:
| ความจุ | สูงสุด 100KN |
| ความแม่นยำของแรง | ± 1% |
| ความละเอียดของแรง | 1/300 000 (เต็ม 6 สปีด ไม่ว่าจะเป็นไฟล์หรือเทียบเท่า) |
| ความแม่นยำในการวัดหัวข้าม | สูงกว่า 0.0025 มม. |
| ความแม่นยำในการวัดการเสียรูป | ± 0.5% (ช่วง 0.2-10 มม.) |
| ช่วงความเร็วในการทดสอบ | 0.01-500 มม. / นาที และความเร็วแบบไม่ต่อเนื่อง |
| ความแม่นยำในการควบคุมความเร็ว | ± 1% (0.01 10 มม./นาที); ± 0.5% (10 ~500 มม./นาที) |
| ช่วงการควบคุมแรงคงที่ การเสียรูปคงที่ การกระจัดคงที่ | 0.2% -100% FS |
| พื้นที่ทดสอบ | A. พื้นที่ยืด: 600 มม. B. พื้นที่อัด: 700 มม. |
| ขนาดแผ่นแรงดัน | เส้นผ่านศูนย์กลาง 100 มม. |
| ระยะห่างของลูกกลิ้งรองรับการดัด | 300 มม. |
| ความกว้างของลูกกลิ้งสาขา | 100 มม. |
| เส้นผ่านศูนย์กลางของจุดหมุน | 30 มม. |
| แหล่งจ่ายไฟ | AC380V ± 10%, 50Hz, กำลังไฟ: 3kW |
| ขนาด | 130 × 650 × 2650 มม. |
| น้ำหนัก | 1800 กก. |
คำอธิบายโปรแกรม:
1, โฮสต์
1.1 โครงสร้างเฟรมพอร์ทัลโฮสต์มีความแข็งแกร่งสูง ความแข็งแรงสูง การเสียรูปเล็กน้อย
1.2 การใช้สกรูบอลความแม่นยำสูงนำเข้าขับเคลื่อนอย่างมีประสิทธิภาพและราบรื่น
1.3 การขับเคลื่อนสายพานซิงโครนัสฟันโค้ง การส่งผ่านแบบสองทาง
1.4 มอเตอร์เซอร์โว AC และระบบขับเคลื่อนช่วยให้มั่นใจได้ถึงการส่งผ่านที่ราบรื่น ความเสถียรของแรงบิด พร้อมอุปกรณ์ป้องกันกระแสเกิน แรงดันไฟฟ้าเกิน และการโอเวอร์โหลด ผู้ว่าการมากกว่า 1:100,000
1.5 อุปกรณ์ยึดได้รับการออกแบบมาเป็นพิเศษสำหรับการหนีบที่มั่นคง ใช้งานง่าย ไม่มีปรากฏการณ์ขากรรไกรลื่น
1.6 การประกันกระบวนการพิเศษ เครื่องทดสอบความเข้มข้นที่ดี ขจัดเซ็นเซอร์ตัวอย่างที่ไม่สม่ำเสมอ
2, ระบบควบคุม
ระบบวงปิดควบคุมแบบดิจิทัลเต็มรูปแบบ STC300 มีคุณสมบัติขั้นสูงและนวัตกรรมทางเทคโนโลยีมากมาย ซึ่งสะท้อนให้เห็นใน:
(1) การเสียรูปของชิ้นงานแรงทดสอบ การควบคุมวงปิดสี่วงของหัวข้ามและกระบวนการทดสอบ
(2) ระบบจัดหาข้อมูลโดยช่องแปลง A/D ความแม่นยำสูง 24 ช่องทาง ความละเอียดสูงสุดถึง 1/300000 เต็มรูปแบบ โดยไม่คำนึงถึงไฟล์
(3) การเลือกแบรนด์ดั้งเดิม BB, AD, Xilinx, อุปกรณ์แบบบูรณาการ, การออกแบบแบบดิจิทัลทั้งหมด
(4) สอดคล้องกับมาตรฐานบัส PCI การระบุและการติดตั้งไมโครคอมพิวเตอร์อัตโนมัติ ทำ "เสียบและวัด"
(5) ระบบวัดอิเล็กทรอนิกส์ โพเทนชิออมิเตอร์และส่วนประกอบอะนาล็อกอื่นๆ เพื่อให้แน่ใจว่าสามารถเปลี่ยนกันได้เพื่อการบำรุงรักษาและการเปลี่ยนที่ง่ายดาย
3, ซอฟต์แวร์ควบคุม:
เป็นไปตาม GB228-87, มาตรฐาน GB228-2002 และบทบัญญัติที่เกี่ยวข้องอื่นๆ ของกว่าสามสิบประเทศ ในขณะเดียวกันตาม GB, ISO, JIS, ASTM, DIN และให้การทดสอบมาตรฐานและการประมวลผลข้อมูลที่หลากหลาย และมีความสามารถในการปรับขนาดที่ดี
1, ระบบควบคุมคอมพิวเตอร์ บูรณาการสูง ประสิทธิภาพ เสถียรภาพ และปรับแต่งได้ง่าย
ข้อมูลการทดลองสามารถรวบรวมได้แบบเรียลไทม์ เส้นโค้งลักษณะเฉพาะแบบเรียลไทม์ของการทดลอง
การแสดงผลแบบไดนามิก ไฟล์ข้อมูลการทดสอบสามารถใช้กับฐานข้อมูล Access หรือวิธี SQLserve เพื่อบันทึก
ฐานข้อมูลขนาดใหญ่เพื่ออำนวยความสะดวกในการแบ่งปันทรัพยากรเพื่อให้บรรลุเป้าหมายของลูกค้าและเครือข่าย
การจัดการ และการวิเคราะห์ซ้ำของผู้ใช้ สำหรับรายงานที่ผู้ใช้กำหนดเอง word2000 ที่หลากหลาย ซอฟต์แวร์
สามารถเข้าถึงได้อย่างง่ายดายเพื่อแก้ปัญหาผู้ใช้รายเดียวกันหรือผู้ใช้ที่แตกต่างกันในเวลาที่ต่างกันมีความต้องการที่แตกต่างกัน
สำหรับปัญหาเกี่ยวกับรายงานการทดสอบ ซอฟต์แวร์สามารถจัดการแรงทดสอบ การกระจัด อนุพันธ์ของเวลา
ของข้อมูลต้นฉบับและเส้นโค้งที่เกิดขึ้น
2, การป้องกัน: เครื่องนี้มีการป้องกันขีดจำกัดซอฟต์แวร์และกลไกสองชนิด ปิดเครื่องอัตโนมัติมากกว่าอัตราส่วนโหลดสูงสุดสามารถตั้งค่าแบบไดนามิกได้ พร้อมกระแสเกิน เกิน
แรงดันไฟฟ้าและคุณสมบัติการป้องกันการโอเวอร์โหลด
3, ช่องทางสำหรับโหลดที่ทำเครื่องหมายโดยอัตโนมัติ ง่ายและใช้งานง่าย
4, เส้นโค้งปริมาณของการทดสอบสามารถทำได้ในระดับต่างๆ แสดงว่าติดตามโดยอัตโนมัติ
เส้นโค้ง
5, ซอฟต์แวร์ช่วยให้ผู้ใช้กำหนดความเร็วได้ ปรับความเร็วของคอมพิวเตอร์ สามารถสอบเทียบความเร็วได้อย่างแม่นยำสูงได้ตลอดเวลาเพื่อปรับเกียร์ความเร็วและการเข้ารหัส
6, การตรวจสอบกระบวนการทดสอบ: กระบวนการทดสอบแรงทดสอบ การกระจัด เส้นโค้ง และ
พารามิเตอร์อื่นๆ เพื่อให้ได้การแสดงผลแบบเรียลไทม์
7, ซอฟต์แวร์การจัดการสิทธิ์การจำแนกประเภท: เพื่อปรับปรุงซอฟต์แวร์และความปลอดภัยของข้อมูล
ซึ่งคุณสามารถตั้งค่าการป้องกันด้วยรหัสผ่านเพื่อให้บรรลุการจัดการสิทธิ์ย่อยที่แตกต่างกัน
ฟังก์ชัน
8, ผลลัพธ์ทำซ้ำคุณสมบัติ: การมีอยู่ร่วมกันของการดำเนินการทดสอบเสร็จสิ้นหลังเลิกงาน
ตามความต้องการของผู้ใช้ในอนาคตเพื่อเปิดและวิเคราะห์ข้อมูลการทดสอบซ้ำ
9, Cสามารถเลือกได้ตามผู้ใช้โหลด ~ เวลา โหลด - การกระจัด การกระจัด - เวลา
เส้นโค้งสำหรับการทดสอบและการแสดงผลข้อมูล การจัดเก็บ การวิเคราะห์ และการพิมพ์
10, ฟังก์ชันผ่านจุดผ่านเส้นโค้ง: โดยการคลิกเมาส์บนเส้นโค้ง แรงและการเสียรูป
ค่าที่แต่ละจุดเพื่อให้บรรลุพารามิเตอร์ที่หลากหลาย
11, คุณสมบัติความคมชัดของผลลัพธ์: การทดสอบหลายครั้งยังสามารถสังเกตเส้นโค้งและการซ้อนทับ
ของเส้นโค้งหลายเส้น ขยายเพื่อให้ได้ลักษณะของตัวอย่างที่จะวิเคราะห์มากกว่า
12, อินเทอร์เฟซพลังงาน: อินเทอร์เฟซช่องทางพลังงานและการทดสอบซอฟต์แวร์ตามความต้องการของผู้ใช้ด้วย
เซ็นเซอร์ที่หลากหลาย และสามารถปรับเทียบได้ เพื่อปรับเปลี่ยนพารามิเตอร์และการทดสอบตามปกติ
13, ความถี่ในการสุ่มตัวอย่างข้อมูล: ผู้ใช้สามารถเลือกการทดสอบความถี่ในการสุ่มตัวอย่างความเร็วสูง
ความต้องการ
การกำหนดค่าระบบพื้นฐาน:
1, โฮสต์เครื่องทดสอบ (โครงสร้างเฟรมพอร์ทัล)
1.1 มอเตอร์เซอร์โว AC และเซอร์โวไดรฟ์ (ผลิตภัณฑ์บริษัทไต้หวัน TECO)
1.2 เซ็นเซอร์วัดแรงความแม่นยำสูง (Spoke)
1.3 นำเข้าสกรูบอลความแม่นยำ (ผลิตภัณฑ์บริษัทเกาหลี Too King:)
1.4 ระบบลดความเร็ว (สายพานซิงโครนัสฟันโค้ง)
2, เครื่องขยายเสียงแบบตั้งโปรแกรมได้สองช่อง STC300 ความละเอียด 1 / 300 000
3, ซอฟต์แวร์ควบคุมเฉพาะ SMARTTEST
4, เครื่องวัดการยืดตัว (China North Steel Institute YYU50/10)
5, ตัวเข้ารหัสออปติคัล (2000 บรรทัด)
6, มาพร้อมกับชุดเต็มรูปแบบ ได้แก่ แรงดึง แรงอัด การดัด
7, คอมพิวเตอร์
8, เครื่องพิมพ์อิงค์เจ็ท A4
9, ข้อมูลทางเทคนิค: คู่มือ คู่มือซอฟต์แวร์ ใบรับรอง รายการบรรจุภัณฑ์
