รายละเอียดสินค้า:
การชำระเงิน:
|
| การอ่าน: | เครื่องวัดระดับ | ปณิธาน: | 0.5 ชม |
|---|---|---|---|
| ความสูง: | 175มม | คอ: | 165 มม. |
| กำลังโหลด: | คู่มือ | กำลังเริ่มต้น: | 10กก. (98N) |
| เน้น: | อุปกรณ์ทดสอบความแข็งของ Rockwell,เครื่องทดสอบความแข็ง Rockwell แบบดิจิตอล |
||

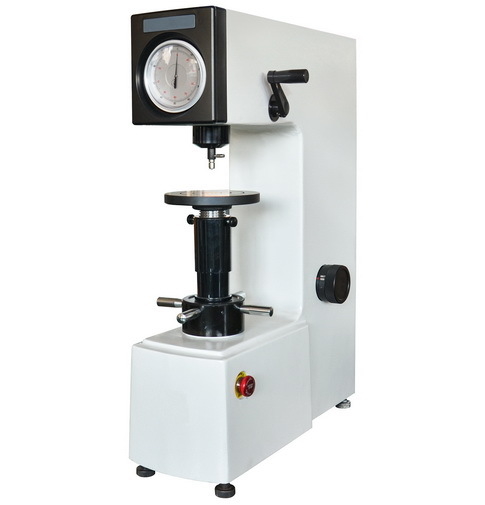

เครื่องทดสอบความแข็ง Rockwell แบบแมนนวลพร้อมหน้าปัดอ่านค่า ความละเอียด 0.5HR
ดาวน์โหลดข้อมูลทางเทคนิค: เครื่องทดสอบความแข็ง iqualitrol VEXUS SHR-150M
ดาวน์โหลดคู่มือการใช้งาน: คู่มือการใช้งาน iqualitrol VEXUS SHR-150M
บทนำโดยย่อ:
เครื่องทดสอบความแข็ง Rockwell iqualitrol Vexus SHR-150M เป็นเครื่องมือทดสอบความแข็งที่นิยมใช้ในการวัดความแข็งของวัสดุโลหะ
iqualitrol Vexus SHR-150M ไม่ต้องใช้แหล่งจ่ายไฟ ความเร็วในการโหลดแรงทดสอบถูกควบคุมโดยบัฟเฟอร์ และแรงทดสอบถูกควบคุมโดยล้อหมุนเปลี่ยนโหลด จึงใช้งานง่ายและมีประสิทธิภาพที่เสถียร จึงมีการใช้งานอย่างแพร่หลาย
ช่วงการใช้งาน:
เหมาะสำหรับเหล็กชุบแข็ง เหล็กอบคืนตัว เหล็กอบ เหล็กหล่อแข็ง เหล็กหล่อเหนียว เหล็กกล้าอัลลอยด์ เหล็กกล้าอัลลอยด์อลูมิเนียม เหล็กกล้าอัลลอยด์ทองแดง เหล็กกล้าลูกปืน ฯลฯ นอกจากนี้ยังเหมาะสำหรับเหล็กชุบผิว เหล็กอบผิว และวัสดุที่ผ่านการบำบัดทางเคมี แผ่นสังกะสี ชั้นโครเมียม ชั้นดีบุก ฯลฯ
ข้อมูลจำเพาะทางเทคนิค:
| รุ่น | Vexus SHR-150M |
| แรงทดสอบเริ่มต้น | 10kgf (98.07N) |
| แรงทดสอบทั้งหมด | 60kgf (558.4N), 100kgf (980.7N), 150kgf (1471N) |
| หัวกด | หัวกด Rockwell เพชร, หัวกดบอล ф1.588mm |
| วิธีการโหลด | แมนนวล |
| การอ่านค่าความแข็ง | หน้าปัด |
| ความละเอียด | 0.5HR |
| ความสูงสูงสุดของชิ้นงาน | 175mm |
| คอ | 165mm |
| มาตรฐานการปฏิบัติงาน | ISO 6508, ASTM E-18, JIS Z2245, GB/T 230.2 |
| ขนาด | 520×255×700mm, ขนาดบรรจุภัณฑ์: 650×370×950mm |
| น้ำหนัก | น้ำหนักสุทธิ: 80kg, น้ำหนักรวม: 100kg |
รายการบรรจุภัณฑ์:
| ชื่อ | จำนวน | ชื่อ | จำนวน |
| ตัวเครื่องหลัก | 1 ชุด | หัวกด Rockwell เพชร | 1 ชิ้น |
| หัวกดบอล ф1.588mm | 1 ชิ้น | แท่นทดสอบระนาบกลาง | 1 ชิ้น |
| แท่นทดสอบระนาบใหญ่ | 1 ชิ้น | แท่นทดสอบรูปตัววี | 1 ชิ้น |
| บล็อกความแข็ง 60~70 HRC | 1 ชิ้น | บล็อกความแข็ง 20~30 HRC | 1 ชิ้น |
| บล็อกความแข็ง 80~100 HRB | 1 ชิ้น | ระดับ | 1 ชิ้น |
| ไขควง | 1 ชิ้น | น้ำหนัก 1, 2, 3 | 3 ชิ้น |
| ฝาครอบกันฝุ่น | 1 ชิ้น | สกรูปรับระดับแนวนอน | 4 ชิ้น |
| คู่มือการใช้งาน | 1 ชุด | ประแจ | 1 ชิ้น |
หลักการทดสอบ Rockwell:
การทดสอบ Rockwell ประกอบด้วยการวัดความลึกเพิ่มเติมที่ลูกบอลคาร์ไบด์หรือหัวกดเพชรถูกกดด้วยโหลดหนัก (หลัก) เกินกว่าความลึกของโหลดเบา (รอง) ที่ใช้ก่อนหน้านี้ (จุดตั้งค่า)
ใช้โหลดเบาก่อนและตั้งค่าตำแหน่งตั้งบนหน้าปัดวัดหรือเซ็นเซอร์วัดระยะของเครื่องทดสอบ Rockwell จากนั้นจึงใช้โหลดหลัก โดยไม่ต้องเคลื่อนย้ายชิ้นงานที่กำลังทดสอบ โหลดหลักจะถูกนำออก และเมื่อโหลดเบายังคงถูกใช้ หมายเลขความแข็ง Rockwell จะแสดงบนหน้าปัดวัดหรือจอแสดงผลดิจิทัลโดยอัตโนมัติ
หัวกดเพชรใช้สำหรับการทดสอบวัสดุ เช่น เหล็กชุบแข็งและคาร์ไบด์ซีเมนต์ หัวกดบอลคาร์ไบด์ที่มีขนาดเส้นผ่านศูนย์กลาง 1/16 นิ้ว, 1/8 นิ้ว, 1/4 นิ้ว และ 1/2 นิ้ว ใช้สำหรับการทดสอบวัสดุ เช่น โลหะผสมเหล็ก-ทองแดง อลูมิเนียม และพลาสติก เป็นต้น
การทดสอบ Rockwell แบ่งออกเป็นสองประเภท: การทดสอบ Rockwell แบบปกติ (เช่น มาตราส่วน C และ B) และการทดสอบ Rockwell แบบผิวเผิน (เช่น มาตราส่วน 30 N และ 30 T)
หมายเลขความแข็ง Rockwell สูงแสดงถึงวัสดุที่แข็ง และหมายเลขต่ำแสดงถึงวัสดุที่อ่อน
หัวกดเพชรใช้สำหรับการทดสอบวัสดุ เช่น เหล็กชุบแข็งและคาร์ไบด์ซีเมนต์ หัวกดบอลคาร์ไบด์ที่มีขนาดเส้นผ่านศูนย์กลาง 1/16 นิ้ว, 1/8 นิ้ว, 1/4 นิ้ว และ 1/2 นิ้ว ใช้สำหรับการทดสอบวัสดุ เช่น โลหะผสมเหล็ก-ทองแดง อลูมิเนียม และพลาสติก เป็นต้น
การทดสอบ Rockwell แบ่งออกเป็นสองประเภท: การทดสอบ Rockwell แบบปกติ (เช่น มาตราส่วน C และ B) และการทดสอบ Rockwell แบบผิวเผิน (เช่น มาตราส่วน 30 N และ 30 T)
หมายเลขความแข็ง Rockwell สูงแสดงถึงวัสดุที่แข็ง และหมายเลขต่ำแสดงถึงวัสดุที่อ่อน
มาตราส่วนความแข็ง Rockwell:
| สัญลักษณ์มาตราส่วน | หัวกด | แรงทดสอบ (Kgf) | ตัวเลขบนหน้าปัด | การใช้งานทั่วไปของมาตราส่วน |
| HRB | ลูกบอล 1/16 นิ้ว | 100 | สีแดง | โลหะผสมทองแดง, แผ่นบาง, โลหะผสมอลูมิเนียม, เหล็กหล่อเหนียว, ฯลฯ |
| HRC | เพชร | 150 | สีดำ | เหล็ก, เหล็กหล่อแข็ง, เหล็กหล่อเหนียวแบบเพิร์ลไลต์, ไทเทเนียม, เหล็กชุบแข็งแบบลึก และวัสดุอื่นๆ ที่แข็งกว่า B100 |
| HRA | เพชร | 60 | สีดำ | คาร์ไบด์ซีเมนต์, เหล็กบาง, และเหล็กชุบแข็งแบบตื้น |
| HRD | เพชร | 100 | สีดำ | เหล็กบางและเหล็กชุบแข็งปานกลาง และเหล็กหล่อเหนียวแบบเพิร์ลไลต์ |
| HRE | ลูกบอล 1/8 นิ้ว | 100 | สีแดง | เหล็กหล่อ, โลหะผสมอลูมิเนียมและแมกนีเซียม, โลหะลูกปืน |
| HRF | ลูกบอล 1/16 นิ้ว | 60 | สีแดง | โลหะผสมทองแดงอบอ่อน, โลหะแผ่นบาง |
| HRG | ลูกบอล 1/16 นิ้ว | 150 | สีแดง | เหล็กหล่อเหนียว, โลหะผสมทองแดง-นิกเกิล-สังกะสี และโลหะผสมทองแดง-นิกเกิล ขีดจำกัดบน G92 เพื่อหลีกเลี่ยงการแบนของลูกบอล |
| HRH | ลูกบอล 1/8 นิ้ว | 60 | สีแดง | อลูมิเนียม, สังกะสี, ตะกั่ว |
| HRK | ลูกบอล 1/8 นิ้ว | 150 | สีแดง | โลหะลูกปืนและวัสดุที่อ่อนมากหรือบางมากอื่นๆ ใช้ลูกบอลที่เล็กที่สุดและโหลดที่หนักที่สุดที่ไม่ทำให้เกิดผลกระทบต่อทั่ง |
| HRL | ลูกบอล 1/4 นิ้ว | 60 | สีแดง | |
| HRM | ลูกบอล 1/4 นิ้ว | 100 | สีแดง | |
| HRP | ลูกบอล 1/4 นิ้ว | 150 | สีแดง | |
| HRR | ลูกบอล 1/2 นิ้ว | 60 | สีแดง | |
| HRS | ลูกบอล 1/2 นิ้ว | 100 | สีแดง | |
| HRV | ลูกบอล 1/2 นิ้ว | 150 | สีแดง |
