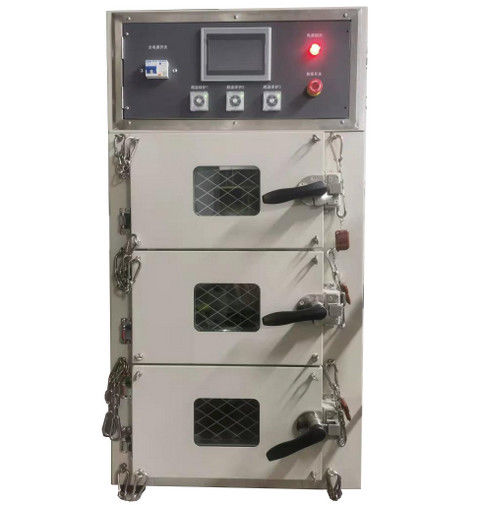

PLC Touch Controller อัตโนมัติควบคุมอุณหภูมิ แบตเตอรี่ เครื่องทดสอบวงจรสั้น BT‐1258

เครื่องทดสอบวงจรสั้นของแบตเตอรี่ที่ควบคุมอุณหภูมิโดยอัตโนมัติโดย PLC BT-1258

คําแนะนําสั้น ๆ:

1, เครื่องทดสอบวงจรสั้นของแบตเตอรี่ที่ควบคุมอุณหภูมิถูกออกแบบขึ้นอยู่กับความต้องการของมาตรฐานการทดสอบวงจรสั้นของแบตเตอรี่ต่างๆ

ตามข้อบังคับมาตรฐาน อุปกรณ์ตัดสายสั้นต้องตรงกับช่วงความต้านทานภายใน ≤ 5mΩ เพื่อให้ได้รับกระแสไฟฟ้าตัดสายสั้นสูงสุดที่ต้องการในการทดสอบ นอกจากนี้การออกแบบวงจรของอุปกรณ์วงจรสั้นต้องสามารถทนต่อการกระแทกของกระแสไฟฟ้าขนาดใหญ่ดังนั้นเราจึงได้เลือก เครื่องติดต่อไฟฟ้าแม่เหล็กแบบ DC ระดับอุตสาหกรรม ปริมณฑลทองแดงทั้งหมด และแผ่นทองแดงภายในสําหรับการนําไฟฟ้า

แผ่นทองแดงกว้างและหนาสามารถปรับปรุงผลการระบายความร้อนได้อย่างมีประสิทธิภาพ ทําให้อุปกรณ์ตัดสายสั้นระดับสูงมีความปลอดภัยมากขึ้นและลดอุปกรณ์การทดสอบได้อย่างมีประสิทธิภาพการสูญเสียเพื่อรับรองความแม่นยําของข้อมูลการทดสอบ.

2, เครื่องทดสอบวงจรสั้น ใช้เครื่องควบคุมอัตโนมัติ PLC เพื่อจําลองวงจรสั้นภายนอกของแบตเตอรี่ และตรงกับมาตรฐาน UL1642, UN383, IEC62133, GB/T18287, GB/T 31241-2014 เป็นต้น

บันทึกความตึงของแบตเตอรี่, ปัจจุบันและอากาศพื้นผิวการเปลี่ยนแปลง, เครื่องทดสอบวงจรสั้นต้องมีความต้านทาน 80 ± 20mΩ สําหรับวงจรทั้งหมด (รวมถึงเครื่องตัดวงจร,สายไฟและอุปกรณ์เชื่อมต่อ), และวงจรแต่ละวงสามารถทนต่อกระแสไฟฟ้าตัดสั้นที่มีค่าสูงสุด 1000A

สามารถเลือกโหมดหยุดการตัดสายสั้นได้: 1.เวลาตัดสายสั้น; 2.อุณหภูมิผิวแบตเตอรี่

ความต้องการในการทดสอบ:

หลังจากแบตเตอรี่ถูกชาร์จเต็มตามวิธีการทดสอบที่กําหนดไว้ มันถูกวางไว้ 30 นาที จากนั้นเชื่อมปลายบวกและปลายลบด้วยสายและให้แน่ใจว่าความต้านทานภายนอกทั้งหมดคือ 80mΩ±20mΩ.

ในระหว่างการทดสอบ การเปลี่ยนแปลงอุณหภูมิของแบตเตอรี่จะถูกติดตาม เมื่อสถานการณ์สองอย่างต่อไปนี้เกิดขึ้น การทดสอบจะสิ้นสุด

a) อุณหภูมิของแบตเตอรี่ลดลงถึง 20% ต่ํากว่าค่าสูงสุด
b) ระยะเวลาการตัดสั้นถึง 24 ชั่วโมง

ผลการทดสอบ: แบตเตอรี่ไม่ควรเผาไหม้หรือระเบิด และอุณหภูมิสูงสุดไม่ควรเกิน 150 °C

ข้อมูลการใช้งาน:

1วิธีควบคุม: การควบคุมจอสัมผัส PLC + ระบบคอมพิวเตอร์โปรแกรม PC + 10 เมตร

2โวลเตชั่น: 0-30V

3. กระแสวงจรสั้น: 0-1000A

4. การประกอบอุณหภูมิพื้นผิวแบตเตอรี่: 0 ~ 1200 °C

5. ระบบควบคุมอุณหภูมิ พื้นที่ทดสอบกล่องกันระเบิด: W500xD500xH500mm * 8 การควบคุมอิสระ (สถานีหลายสามารถปรับแต่ง)

6ระยะอุณหภูมิของกล่องกันระเบิด: อุณหภูมิห้อง +15°C ~ 150°C, ความเหมือนกัน: ± 2°C

7โลตติจ์การทํางาน: AC 220V 50Hz 60Hz

8. กระทบความแรง: AC 1kv/1.2-50μs (ค่าสูงสุด) 1 นาที

9เวลาตอบสนอง DC: ≤5μs

10. ความต้านทานภายในอุปกรณ์: 10/20/50/80/100/200 mΩ ปรับ (แรงงานปัจจุบัน 1000A)

11. เวลาการกระทํา: เวลาดึง / เวลาปล่อย ₹ 30ms

12คุณลักษณะการทํางาน: ความดันการดึงเย็น 66% Us

13ความดันการปล่อยในสภาพเย็น: ¥30% Us, ¥5% Us

14. พัดลมออก: กว้าง 150mm ควันออกกับการเชื่อม flange

15. ท่าอัดอากาศ: มีรูทดสอบขนาด 50 มิลลิเมตรทางด้านซ้ายของกล่อง, ซึ่งยังสามารถใช้ในการวัดแรงดัน, เป็นต้น

16ขนาดหน้าต่าง: 150 X 150 มิลลิเมตร, กระจกกันระเบิดที่กระชับด้วยความหนา 20 มิลลิเมตรเครื่องเคลื่อนไหวเหล็กดัดระเบิดเครือสายกันระเบิดถูกติดตั้งอยู่ด้านหน้าของกระจกเพื่อเพิ่มประสิทธิภาพความปลอดภัยและอํานวยความสะดวกในการถอนและทําความสะอาด.

17น้ําหนักประมาณ 500 กิโลกรัม

18พลังงานไฟฟ้า: AC220V, 50/60Hz

19. การสกัดระดับความดัน: 0-30V, 1 ช่องทาง, ความละเอียด 0.01V, ความแม่นยํา 0.1%

20การรับปัจจุบัน: 0-1000A, 1 ช่องทาง, ความละเอียด 1A, ความแม่นยํา 0.2%

21การรับอุณหภูมิ 0-1200 องศา 1 ช่อง ความละเอียด 0.1 องศา ความแม่นยํา 2%

22การประมวลผลข้อมูล: การสกัดข้อมูลในเวลาจริงโดยเครื่องมือการสกัด --- ข้อมูลถูกบันทึกไว้ในเครื่องมือ --- การสร้างเอกสารโดยอัตโนมัติ --- การ dock และการอัพโหลดไปยังระบบเมส

23ความเร็วในการรับ: 100ms/เวลา

24โปรแกรมสามารถตั้งเงื่อนไขหลายครั้งหรือเงื่อนไขเดียว การทํางานครั้งเดียวหรือการทํางานซ้ําหลายครั้ง

ระยะเวลาสามารถกําหนดเอง
