| JT14A (ตั้งตรง): | ระยะการทำงานที่กว้างของวัตถุประสงค์ พื้นที่โต๊ะทำงานขนาดใหญ่ และขนาดที่หลากหลาย | JT14B (ถอยหลัง): | ใช้กันอย่างแพร่หลายในอุตสาหกรรมการผลิตเครื่องจักร อุตสาหกรรมเครื่องมือวัด อุตสาหกรรมการผลิตนาฬิกา |
|---|---|---|---|
| ไฟส่องสว่าง: | การส่องแสงบนพื้นผิวคือความสมองและสว่างภาพชัดเจน | โต๊ะทำงาน: | การเคลื่อนย้ายโต๊ะทำงานที่มีความแม่นยำนั้นสะดวกสบาย |
| หัวหินเลนส์: | สะดวกต่อการแลกเปลี่ยนการขยายและตําแหน่งที่แม่นยํา | การขยายขนาด: | 10X, 20X, 50X |
| เน้น: | โปรเจคเตอร์โปรไฟล์ตั้งขนาดดิจิทัล,โปรเจคเตอร์โปรไฟล์ตั้ง 3 เลนส์ |
||

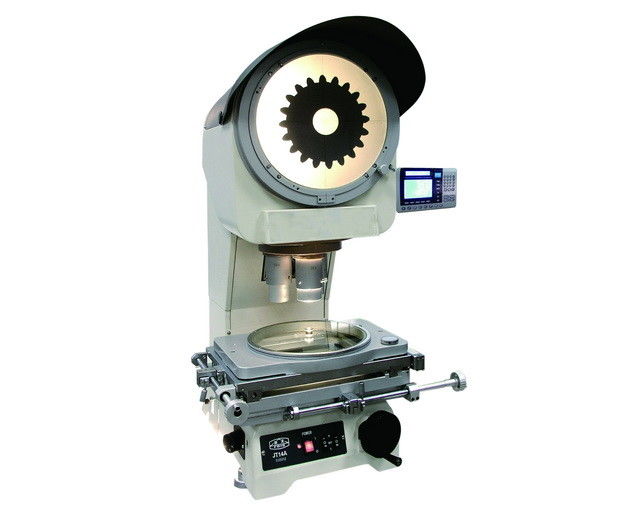

ปราสาท 3 เลนส์ ดิจิทัลการวัดโปรไฟล์ตั้ง JT14 กับจอ 12 นิ้ว
ข้อมูลเทคนิค ดาวน์โหลด:iqualitrol เครื่องฉายผลการวัดโปรไฟล์ JT14
ระดับการใช้งาน:
iqualitrol JT14 ซีรีสสามารถวัดโปรไฟล์ที่แตกต่างกัน, ส่วนและรูปร่างพื้นผิวของชิ้นงานที่ซับซ้อนอย่างมีประสิทธิภาพ, เช่น แมปเล็ต, ชิ้นเจาะ, กัม, เกียร์, แมทริกซ์, สาย,เครื่องตัดแบบ, มาร์เซอริส, คัทเตอร์.
สามารถใช้ได้อย่างแพร่หลายในอุตสาหกรรมการผลิตเครื่องจักร, อุตสาหกรรมเครื่องวัด, อุตสาหกรรมการผลิตนาฬิกา, อุตสาหกรรมผลิตอิเล็กตรอนและสถานีวัดสัมพันธ์ในโรงงาน
ข้อมูลการใช้งาน:
| รูปแบบ | สูง ((JT14A), ย้อนหลังJT14B) |
| หน้าจอฉาย | φ300mm |
| ระยะการหมุน | 0°~360° |
| ความละเอียดของมุมหมุน | 1′ |
| ความแม่นยําของมุมหมุน | 6′ |
| การขยายเป้าหมาย | 10X 20X 50X 100X |
| สนามมองเห็นเป้าหมาย | φ30mm, φ15mm, φ6mm, φ3mm |
| ระยะทางการทํางานเป้าหมาย | 74 มิลลิเมตร 69 มิลลิเมตร 63 มิลลิเมตร 41 มิลลิเมตร |
| ความผิดพลาดในการขยายขนาด | 00.08% |
| ระยะของ X-Y สังกัด (มม) | 150*100mm, 200*150mm, 250*150mm |
| Z - สังขัด (การโฟกัส) ((mm) | 0 ~ 100 มม. |
| ขนาดโต๊ะทํางาน | 350 × 240, 400 × 280, 450 × 286 |
| การแก้ไข | 0.001 มิลลิเมตร |
| ภาพ | สูง ((JT14A), ย้อนหลังJT14B) |
| ความแม่นยําของเครื่องมือ | (3+L/75) μm |
| ความจุ | 10 กิโลกรัม 15 กิโลกรัม |
| ขนาดรวม ((มม) | 410 × 650 × 1070 |
| ไฟโอน | หลอดทองเหลือง 24V 150W |
| การ ส่องแสง | หลอดทองเหลือง 24V 150W |
| ความดันเฉพาะ | AC110V/220V, 50/60Hz |
| น้ําหนักของ mainframe | 90 กิโลกรัม |
ลักษณะ:
- มีระยะทางในการทํางานที่ใหญ่ของเป้าหมายพื้นที่โต๊ะทํางานใหญ่และขนาดขนาดใหญ่
- การส่องแสงบนพื้นผิวคือ symmetry และสดใส และภาพชัดเจน
- รูปแบบของโต๊ะทํางานความแม่นยําสูง เป็นนวัตกรรมและสวยงาม และการเคลื่อนไหวของมันเป็นสบายและสะดวก
-กล่องออกอัดขึ้นลง โดยใช้ระบบนําทางที่ก้าวหน้าแทนพื้นที่ปฏิบัติการแบบพื้นฐานขึ้นลง และมีช่วงพิกัดของแกน Z ที่ใหญ่
- มันใช้ระบบสว่างแบบคอนทูร์ และระบบสว่างพื้นผิวความเข้มข้นของแสงสามารถประสานงานเมื่อ การปรับขนาดถูกเปลี่ยนเพื่อลดความแตกต่างของความสว่างบนจอเมื่อ โอนการปรับขนาดสูงและการปรับขนาดต่ําของเลนส์เป้าหมาย.
- มันมีหอคอย 3 หอ มีการสลับขนาดเลิศที่สะดวก และมีตําแหน่งที่แม่นยํา
- มันมีรูปร่างสวยงาม และสะดวกในการใช้งาน
ปริมาตรเทคนิค:
- กว้างหน้าจอ: Φ300mm
- ระยะการหมุนของจอ: 0 ° ~ 360 °
-ระดับตัวชี้วัดมุมหมุน: 1
- ความแม่นยําของมุมหมุน: 6'
- เลนส์เลนส์
การปรับขนาด สนามมองของวัตถุ ((mm) ระยะทางการทํางาน ((mm)
10X, fov Φ30, WD 74
20X, fov Φ15, WD 69
50X, fov Φ 6, WD 63
- ความผิดพลาดการขยาย 0.08%
-3 ประเภทการทํางาน
ขนาดตาราง X พิกัด ((มม) Y พิกัด ((มม) Z พิกัด ((มม)
350 X 240 150 100 100
400 X 280 ((มาตรฐาน) 200 150 100
450 X 286 250 150 100
-ความละเอียดขนาดเส้นตรง: 0.001 มม.
- ความแม่นยําของแกน X, Y: (4+L/25) μm, L หน่วย: มม
-ภาระของโต๊ะทํางาน: 15kg
- แสงสว่างแหล่ง:
การส่องแสงแบบคอนทรู: หลอดทองเฟลกสแตนฮาโลเจน 24V150W
การส่องแสงบนพื้นผิว: หลอดทองเฟลกสแตนฮาโลเจน 24V 150W
- ระบบเย็น: แฟนกระแสแกนสูงสองความเร็วสามารถนําไปสู่การรังสีความร้อนแรง
-พลังงาน: 110V/220V (AC), 50/60Hz
-ขนาดเครื่อง: 410 * 650 * 970 ~ 1070 มม
- น้ําหนักของเครื่อง: 90 กิโลกรัม
