รายละเอียดสินค้า:
การชำระเงิน:
|
| วัตถุประสงค์: | 10X 20X 25X 50X | เอ็กซ์วาย ทราเวล: | 300*200มม |
|---|---|---|---|
| ความแม่นยำ: | (4+ลิตร/50)ไมโครเมตร | ไฟโอน: | แหล่งไฟฮาโลเจนตองเฟรมน 24V 250W |
| การ ส่องแสง: | โคมไฟหลอดไฟ 16V 150W | เจที5เอ: | สเกลเชิงเส้นและการประมวลผลข้อมูลการอ่านข้อมูลดิจิทัล |
| เจที5บี: | ด้วยคอมพิวเตอร์ ซอฟต์แวร์การวัด 2 พิกัด และจอยสติ๊กเพื่อควบคุมการเคลื่อนที่ด้วยมอเตอร์ | JT5E: | ด้วยมอเตอร์ที่ทำงานบนการเคลื่อนไหวและตัวควบคุมอัตโนมัติ CNC ทำให้สามารถวัดการควบคุมและการประมวลผลข้อ |
| เน้น: | โปรเจคเตอร์วัดโปรไฟล์จอขนาดใหญ่ขนาด 800 มม,โปรเจคเตอร์ประเภทพื้นวัดโปรไฟล์,เครื่องวัดสายตาที่มีโต๊ะทํางานหมุน |
||

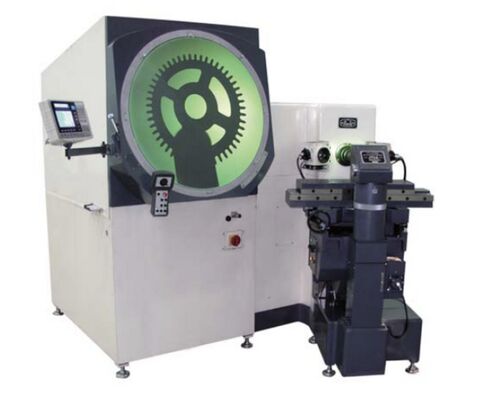

ประเภทพื้น กว้าง 800 มม
หน้าจอJT5-3020การวัดโปรไฟล์โปรเจคเตอร์ด้วยโต๊ะทํางานหมุน
ดาวน์โหลดข้อมูลเทคนิค: iqualitrol เครื่องฉายโปรไฟล์การวัด JT5
การใช้งาน:
ระยะการวัดขนาดใหญ่สําหรับโครงสร้างแนวราบและโต๊ะทํางานขนาดใหญ่ และมันสามารถวัดชิ้นงานพิเศษสําหรับโต๊ะทํางานของมันสามารถสวัค
iqualitrol JT5 ถูกใช้อย่างแพร่หลายในสาขาอุตสาหกรรมของอิเล็กทรอน, ผ้า, เครื่องจักรและอุปกรณ์ผลิต เป็นต้น
ลักษณะ:
1, ความผิดพลาดน้อยระหว่างการวัดสําหรับโครงสร้างแหล่งแสงพิเศษของมัน
2, ง่ายที่จะวัดสําหรับโต๊ะทํางานของมันถูกขับโดยมอเตอร์
3, ความแม่นยําสูงและง่ายที่จะหาจุดกลาง;
4อุปกรณ์ที่มีโต๊ะทํางานหมุนที่สะดวกสําหรับการวัดชิ้นงานเครื่องกลม
5, โต๊ะทํางานสามารถหมุนในมุมของ ± 15 ° N และเป็นสะดวกสําหรับการวัดชิ้นที่วัดด้วยมุม helicalอุปกรณ์นี้สามารถวัดได้อย่างมีประสิทธิภาพพื้นผิวและโปรไฟล์ของชิ้นงานต่างๆที่มีโปรไฟล์และรูปร่างที่ซับซ้อนเช่น ชิ้นเจาะ หมวดเกียร์ ใย
ข้อมูลการใช้งาน:
| รุ่น | JT5-3020 |
| หน้าจอฉาย | φ800mm |
| ระยะการหมุน | 0°~360° |
| ความละเอียดของมุมหมุน | 1′ |
| ค่าส่วนหมุนของจอฉาย | 1° |
| พลังการขยายเป้าหมาย | 10X 20X 25X 50X |
| สนามมองเห็นเป้าหมาย | φ80mm φ40mm φ16mm φ8mm |
| ระยะทางการทํางานเป้าหมาย | 206 มิลลิเมตร 123.5 มิลลิเมตร 85 มิลลิเมตร 78 มิลลิเมตร |
| ความผิดพลาดในการขยายขนาด | |
| ระยะของพิกัด X (mm) | ความยาว 300 มม. |
| ระยะของพิกัด Y (มม.) | ขนาด 200 มม |
| Z - สังขัด (การโฟกัส) ((mm) | ข้าง 80 มม. |
| พื้นที่โต๊ะทํางาน | 630 มิลลิเมตร × 200 มิลลิเมตร |
| การแก้ไข | 0.0005 มิลลิเมตร |
| ภาพ | ย้อนหลัง |
| ความแม่นยําของเครื่องมือ | (4+L/50) μm |
| ความจุ | 50 กก. |
| ขนาดรวม ((มม) | 2130 × 1800 × 1950 |
| ไฟโอน | หลอดทองเหลือง 24V 250W |
| การ ส่องแสง | โคมไฟไฟฟ้า 16V 150W |
| ความดันเฉพาะ | |
| น้ําหนักของ mainframe | 1900kg |
| รองรับสต็อก | ความกว้างสูงสุด φ200mm |
| รองรับสต็อก | ความยาวสูงสุด φ300mm |
