รายละเอียดสินค้า:
การชำระเงิน:
|
| แบบอย่าง: | เมทัล-160 | ความสามารถในการตัด: | กว้างกระบอกสูงสุด 160 mm |
|---|---|---|---|
| ตัดความเร็ว: | ความเร็วการตัดอัตโนมัติ 0.01-1mm/s | การท่องเที่ยว: | แกน Z 245mm แกน Y 260mm แกน X 180mm |

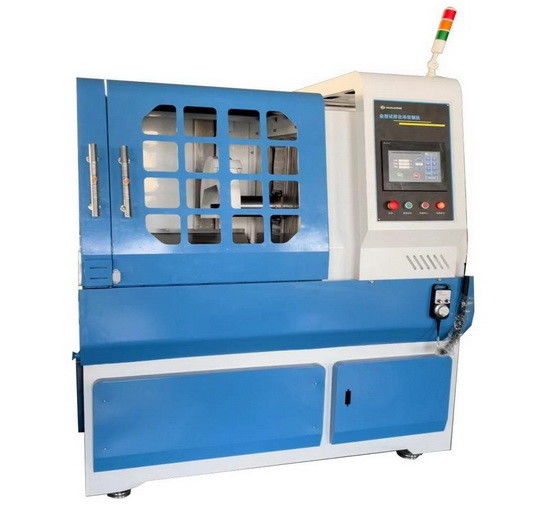

เครื่องตัดตัวอย่างโลหะวิทยาควบคุมด้วย PLC รุ่น METALL-160
ข้อมูลจำเพาะทางเทคนิค:
| แหล่งจ่ายไฟ | AC380V/50Hz/3Ph/4Wires, 7.5KW |
|
ความเร็วในการหมุน ของแกนหลัก |
500-2300rpm, ปรับได้ |
| ใบตัด | 450 * 5 * 32mm |
| โหมดการตัด | การตัดแบบสับ, การตัดแบบดัน, การตัดแบบกวาด |
|
การตัดสูงสุด ความจุ |
เส้นผ่านศูนย์กลางกระบอกสูบ 160 มม., ความเร็วในการตัดอัตโนมัติ 0.01-1 มม./วินาที, สามารถเลือกการตัดแบบช่วงเวลาและการตัดต่อเนื่องได้ |
| ระยะเคลื่อนที่ | แกน Z 245 มม., แกน Y 260 มม., แกน X 180 มม. |
| โต๊ะทำงาน | 550*280mm |
| ขนาด | 1580 * 1450 * 1900mm |
บทนำโดยย่อ:
iqualitrol METALL-160 เป็นเครื่องตัดตัวอย่างโลหะวิทยาควบคุมด้วย PLC ใช้ระบบควบคุมเพื่อขับเคลื่อนสเต็ปเปอร์, การควบคุมการเคลื่อนที่ของมอเตอร์สเต็ปเปอร์, การควบคุมอัตโนมัติและแม่นยำของทิศทาง X, Y และ Z สามารถเปลี่ยนความเร็วในการตัดได้ตามความแข็งของวัสดุเพื่อให้ได้ผลการตัดที่เร็วที่สุด ความเร็วแกนหมุนตัดถูกควบคุมด้วยความถี่และสามารถปรับความเร็วเส้นตัดของใบมีดได้ มีความน่าเชื่อถือและความสามารถในการควบคุมสูงมาก
1. วงล้อหมุนอิเล็กทรอนิกส์, การแปลงอัตโนมัติและโดยพลการ, การปรับด้วยตนเอง X, Y, Z และการปรับสามความเร็วสามารถควบคุมความเร็วในการเคลื่อนที่และตัดมีดได้ดีขึ้น
2. หน้าจอสัมผัสแสดงข้อมูลการตัดต่างๆ ซึ่งแม่นยำกว่า ชัดเจนในพริบตา และวางตำแหน่งได้อย่างแม่นยำ เพื่อให้สามารถวางตำแหน่งชิ้นงานได้ดีขึ้นในระหว่างการตัด
3. มีวิธีการตัดสามแบบ: การตัดแบบสับ, การตัดเป็นระยะๆ และการตัดแบบลูกสูบ เมื่อทำการตัด สามารถปรับความเร็วในการตัดได้ตามความแข็งของวัสดุเพื่อให้บรรลุวัตถุประสงค์ในการตัดชิ้นงานอย่างรวดเร็ว เมื่อตัดกระบอกสูบเหล็กแข็ง สามารถเลือกวิธีการตัดที่แตกต่างกันได้
4. เพื่ออำนวยความสะดวกในการทำความสะอาดห้องตัดและเพื่อความปลอดภัยของมอเตอร์แกนหมุน เราได้นำการแยกทางไฟฟ้าและเครื่องกลมาใช้ มอเตอร์ห้องตัดกันน้ำและแยกส่วน หน้าต่างสังเกตการณ์ขนาดใหญ่พิเศษถูกติดตั้งบนประตูป้องกันความปลอดภัยของห้องตัด เพื่อให้ผู้ใช้สามารถสังเกตกระบวนการตัดตัวอย่างทั้งหมดได้อย่างง่ายดาย ไฟ LED ถูกติดตั้งในห้องตัดเพื่อให้แสงสว่างที่มีประสิทธิภาพของพื้นที่ห้องตัดทั้งหมด เพิ่มความสว่างและความชัดเจนของห้องทำงาน
5. การออกแบบมีความเป็นมนุษย์มากขึ้นและใช้หลักการยศาสตร์ คุณสมบัติที่ใหญ่ที่สุด: เสียงรบกวนต่ำ ใช้งานง่าย รูปลักษณ์สวยงาม ใช้งานได้อย่างปลอดภัย เป็นหนึ่งในอุปกรณ์ที่จำเป็นสำหรับการเตรียมตัวอย่างในห้องปฏิบัติการ
คุณสมบัติ:
มอเตอร์แปลงความถี่เชื่อมต่อกับแกนหมุนผ่านสายพานโพลี-วี และติดตั้งแผ่นตัดบนแกนหมุนเพื่อเสริมสร้างความแข็งแกร่งของแกนหมุนให้ดียิ่งขึ้น ทำให้แข็งแรงขึ้นในระหว่างการตัดและปรับปรุงเสถียรภาพของเครื่อง การควบคุมความเร็วการแปลงความถี่ของแกนหมุนมีความเสถียรมากขึ้น การออกแบบที่เรียบง่าย โครงสร้างที่แข็งแกร่ง และไดรฟ์โดยตรงให้การส่งกำลังระหว่างมอเตอร์และแผ่นตัด และรับประกันประสิทธิภาพสูง เสียงรบกวนต่ำ การบำรุงรักษาน้อยที่สุด และอายุการใช้งานที่ยาวนานขึ้น
METALL-160 ได้รับการออกแบบมาสำหรับการตัดชิ้นงานขนาดใหญ่ ทำให้ง่ายต่อการบำรุงรักษาชิ้นส่วนเครื่องจักรและจัดการชิ้นงานขนาดใหญ่ ประตูบานเลื่อนและประตูบานพับช่วยให้คุณมีพื้นที่มากขึ้นและการเข้าถึงที่ไม่จำกัด เพื่อให้สามารถโหลดชิ้นงานขนาดใหญ่ในตำแหน่งที่ถูกต้องได้สะดวกยิ่งขึ้น นอกจากนี้ยังสามารถส่งชิ้นงานเข้าไปในห้องตัดได้จากสามทิศทาง: ด้านบน ด้านหน้า และด้านซ้าย
พื้นที่ทำงานใช้โครงสร้างที่ปิดสนิทและมีฝาครอบป้องกันโปร่งใสสำหรับการสังเกตในระหว่างการตัด มีน้ำหล่อเย็นเพื่อจัดเก็บน้ำหล่อเย็น ห้ามใช้น้ำประปาเป็นน้ำหล่อเย็น หลังจากงานตัดเสร็จสิ้น ให้ใช้ก๊อกน้ำล้างด้านซ้ายเพื่อล้างขยะในร่มและปิดประตูนิรภัย
