| แบบอย่าง: | 420HRSS-150ZT3.2 | แสดง: | หน้าจอสัมผัส LCD ขนาด 8 นิ้ว |
|---|---|---|---|
| การทดสอบการดับปลาย: | การกำหนดความสามารถในการชุบแข็งของโลหะและวัสดุโลหะผสมบางชนิด | สไตล์การยก: | สตาร์ทด้วยปุ่มเดียว ยกอัตโนมัติตามแกน Z ชิ้นงานเข้าใกล้จุดเจาะโดยอัตโนมัติ |

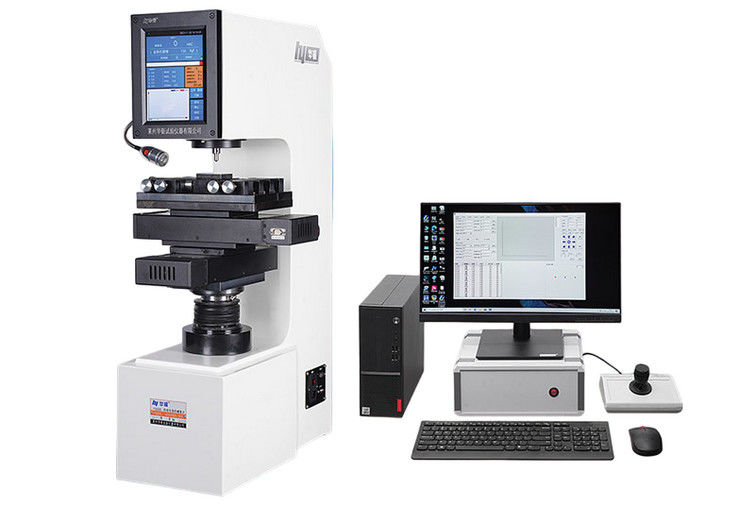

การอบชุบแบบปลายดับ 420HRSS-150ZT3.2เครื่องทดสอบความแข็งแบบ Rockwell อัตโนมัติเต็มรูปแบบพร้อมโครงสร้างยกมอเตอร์
บทนำโดยย่อ:
iqualitrol 420HRSS-150ZT3.2 (การอบชุบแบบปลายดับ) เป็นเครื่องทดสอบความแข็งแบบ Rockwell อัตโนมัติเต็มรูปแบบพร้อมเซ็นเซอร์วัดแรงที่แม่นยำ สามารถทำการวัดความแข็งแบบ Rockwell แบบหลายจุดและหลายชิ้นโดยอัตโนมัติ สร้างรายงานการตรวจสอบโดยอัตโนมัติ และวาดเส้นโค้งการเปลี่ยนแปลงระยะทาง-ความแข็ง หรือเส้นโค้งการอบชุบแบบปลายดับของตัวอย่าง
กระบวนการทดสอบเป็นแบบอัตโนมัติเต็มรูปแบบ วางตัวอย่าง กดปุ่ม "เริ่ม" เพื่อรับค่าความแข็งหลายค่า
การทดสอบการอบชุบแบบปลายดับเป็นวิธีการมาตรฐานในการกำหนดความสามารถในการชุบแข็งของโลหะและโลหะผสมบางชนิด อุปกรณ์เป็นไปตามมาตรฐาน;
GB/T225 และ ISO 642 "วิธีการทดสอบการอบชุบแบบปลายดับสำหรับความสามารถในการชุบแข็งของเหล็ก" และ
ASTM A255 "วิธีการทดสอบเพื่อกำหนดความสามารถในการชุบแข็งของเหล็ก"; ความแม่นยำของเครื่องทดสอบความแข็งเป็นไปตาม GB/T230.2 ISO6508-2 และ ASTM E18
คุณสมบัติหลัก:
● เครื่องทดสอบความแข็งเป็นเครื่องทดสอบความแข็งแบบ Rockwell แบบดิจิทัลอัตโนมัติเต็มรูปแบบพร้อมความแม่นยำในการทดสอบสูง สามารถแยกออกจากระบบอัตโนมัติการอบชุบแบบปลายดับ และตรงตามข้อกำหนดการทดสอบความแข็งแบบ Rockwell ที่แตกต่างกัน มีรูปลักษณ์ใหม่ ฟังก์ชันครบถ้วน ใช้งานสะดวก จอแสดงผลชัดเจนและเข้าใจง่าย และประสิทธิภาพที่เสถียร;
● หน้าจอสัมผัส LCD ขนาด 8 นิ้ว ใช้งานง่ายและสะดวก สามารถแสดงมาตราส่วนการทดสอบปัจจุบัน แรงทดสอบ หัวกดทดสอบ เวลาหน่วง ค่าความแข็งที่แปลงได้ ประเภทหัวกด ฯลฯ;
● เริ่มต้นด้วยปุ่มเดียว แกน Z ยกอัตโนมัติ ชิ้นงานเข้าใกล้หัวกดโดยอัตโนมัติ แรงทดสอบถูกโหลดโดยอัตโนมัติ การควบคุมวงปิดของเซ็นเซอร์แรง ทำกระบวนการทดสอบทั้งหมดให้เสร็จสมบูรณ์โดยอัตโนมัติ และแสดงค่าความแข็งที่ทดสอบบนหน้าจอ;
● โต๊ะทดสอบพิกัดอัตโนมัติ XY เคลื่อนที่ไปตามทิศทางแกน X และ Y ตามการตั้งค่าโดยอัตโนมัติ
● ใช้แรงทดสอบเริ่มต้นและแรงทดสอบหลักโดยอัตโนมัติ และแรงทดสอบจะถูกใช้ หน่วงเวลา และยกเลิกโดยอัตโนมัติ;
● การชดเชยแรงทดสอบอัตโนมัติ ความแม่นยำของค่าแรงสูง ค่าความแข็งที่นูนสามารถแก้ไขได้โดยอัตโนมัติ;
● มีฟังก์ชันการสอบเทียบซอฟต์แวร์ การแสดงผลแบบไดนามิกของเส้นโค้งค่าระยะทาง-แรงระหว่างกระบวนการทดสอบ ง่ายต่อการสังเกตและวิเคราะห์;
● สามารถตั้งค่าขีดจำกัดบนและล่างของความแข็งที่ทดสอบได้ และเสียงบี๊บจะแจ้งเตือนโดยอัตโนมัติเมื่อความแข็งเกินขีดจำกัด;
● รวม 30 มาตราส่วน, 15 มาตราส่วนความแข็ง Rockwell, และ 15 มาตราส่วนความแข็ง Rockwell ผิวหน้า;
● พร้อมอินเทอร์เฟซข้อมูล USB และ RS232 สะดวกสำหรับผู้ใช้ในการประมวลผลข้อมูล;
● พร้อมฟังก์ชันจัดเก็บข้อมูลฐานข้อมูล ข้อมูลการทดสอบจะถูกจัดเก็บแบบซิงโครนัสและสามารถส่งออกได้;
● พร้อมเครื่องพิมพ์ขนาดเล็ก ซึ่งสามารถพิมพ์ผลการทดสอบความแข็งได้โดยตรง;
● ความแม่นยำของเครื่องทดสอบความแข็งเป็นไปตาม GB/T230.2 ISO6508-2 และ ASTME18 ของอเมริกา;
● สำหรับการทดสอบการอบชุบแบบปลายดับ อุปกรณ์การอบชุบแบบปลายดับสามารถวัดเส้นโค้งความสามารถในการชุบแข็งของตัวอย่างการอบชุบแบบปลายดับได้สูงสุด 6 ตัวอย่างต่อครั้งโดยอัตโนมัติ;
● สามารถตั้งค่าจุดพิกัดได้อย่างอิสระ และสามารถทำการทดสอบการอบชุบแบบปลายดับอัตโนมัติเต็มรูปแบบและการทดสอบเป็นชุด ซึ่งช่วยเพิ่มประสิทธิภาพได้อย่างมาก;
● สามารถปรับแต่งอุปกรณ์จับยึดได้หลากหลาย และสามารถทำการทดสอบเป็นชุดบนตัวอย่างที่แตกต่างกัน ผู้ใช้สามารถปรับแต่งรายงานการตรวจสอบพิเศษได้ ข้อมูลการทดสอบต่อเนื่องทั้งหมดสามารถส่งออกไปยังรายงานได้หลายครั้งหรือครั้งเดียว
ข้อมูลจำเพาะทางเทคนิค:
| รุ่น | 420HRSS-150ZT3.2 |
| แรงเริ่มต้น | 3kgf (29.42N), 10kgf (98.07N) |
| แรงรวม |
15kgf (147.1N), 30kgf (294.2N), 45kgf (441.3N), 60kgf (558.4N), 100kgf (980.7N), 150kgf (1471N) |
| หัวกด | หัวกดเพชร, หัวกดลูกบอล φ1.588mm |
| การควบคุมการโหลด | อัตโนมัติ (โหลด/หน่วงเวลา/ยกเลิกการโหลด) |
| แท่นวางมอเตอร์ X-Y | ขนาด: 130×120 มม.; ระยะเคลื่อนที่: 100×100 มม.; ความแม่นยำในการเคลื่อนที่: 0.003 มม. |
| แกน Z | ระบบยกอัตโนมัติ/แมนนวล, ขึ้นอัตโนมัติ, กลับสู่ตำแหน่งเริ่มต้น, การทำงานด้วยปุ่มเดียว |
| จอแสดงผล | หน้าจอสัมผัส, การทำงานผ่านเมนู, การแสดงผลความแข็ง, การตั้งค่าพารามิเตอร์, สถิติข้อมูล, การบันทึก, ฯลฯ |
| สถิติข้อมูล | จำนวนการทดสอบ, ค่าเฉลี่ย, สูงสุด, ต่ำสุด, ความสามารถในการทำซ้ำ, การตั้งค่าขีดจำกัด, การแจ้งเตือน, ฯลฯ |
| มาตราส่วนความแข็ง |
HRA, HRD, HRC, HRF, HRB, HRG, HRH, HRE, HRK, HRL, HRM, HRP, HRR, HRS, HRV HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HR15W, HR30W, HR45W, HR15X, |
| การแปลง | HV, HK, HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HBW |
| การส่งออกข้อมูล | USB, RS232 |
| ความละเอียด | 0.1HR |
| เวลาหน่วง | 0~99 วินาที |
| ระยะห่างแนวตั้ง | 130 มม. |
| ระยะห่างแนวนอน | 160 มม. |
| แหล่งจ่ายไฟ | AC220V/50Hz/1Ph |
| มาตรฐาน | ISO 6508, ASTM E-18, JIS Z2245, GB/T 230.2 |
| ขนาด | 533x230x875 มม., ขนาดบรรจุภัณฑ์: 720×360×1070 มม. |
| น้ำหนักสุทธิ/รวม | 135 กก./155 กก. |
โต๊ะทดสอบอัตโนมัติ XY:
● แท่นวางอัตโนมัติ XY ใช้โครงสร้างป้องกันฝุ่นแบบใหม่ ขับเคลื่อนด้วยสกรูบอลความแม่นยำสูง รางนำเชิงเส้นความแม่นยำสูง รับประกันประสิทธิภาพสูง ความสามารถในการรับน้ำหนักสูง อายุการใช้งานยาวนาน ผลการป้องกันฝุ่นที่ดี และลักษณะอื่นๆ ได้อย่างมีประสิทธิภาพ;
● ย้ายตัวอย่างไปยังตำแหน่งการวัดถัดไปโดยอัตโนมัติ การเคลื่อนที่รวดเร็ว ความแม่นยำของระยะการเคลื่อนที่สูง การควบคุมระยะการเคลื่อนที่ของตัวอย่างอัตโนมัติ กระบวนการสูงสุด 100 มม. ขั้นตอนต่ำสุด (ความละเอียด) 0.01 มม. สามารถตั้งค่าจุดวัดและตำแหน่งการวัดได้ ตามข้อกำหนดมาตรฐานที่เกี่ยวข้อง หรือป้อนพารามิเตอร์ด้วยตนเอง;
● อุปกรณ์จับยึดตัวอย่าง: โหลดและยกเลิกการโหลดง่าย สามารถวางตัวอย่างการอบชุบแบบปลายดับได้ 1-6 ตัวอย่างต่อครั้ง;
● ขนาดแท่นวาง 130x120 มม.; ความแม่นยำในการทำงาน 0.003 มม.; ระยะเคลื่อนที่แกน X Y คือ 100 มม. ตามลำดับ และโหลดกลางสูงสุดคือ 30Kgf;
● อุปกรณ์ขับเคลื่อนมอเตอร์สเต็ปเปอร์แกน X-Y ซอฟต์แวร์ทดสอบ Rockwell ควบคุมกระบวนการทดสอบ วิเคราะห์ และแสดงผลการทดสอบโดยอัตโนมัติ;
● สร้างรายงานการทดสอบโดยอัตโนมัติและวาดเส้นโค้งความสามารถในการชุบแข็งของตัวอย่าง วิธีการทดสอบสามารถคอมไพล์และจัดเก็บได้ และวิธีการทดสอบและข้อมูลการทดสอบสามารถเรียกใช้ได้โดยตรงในระหว่างการทดสอบครั้งต่อไปโดยไม่ต้องคอมไพล์วิธีการทดสอบและการสอบเทียบใหม่
อินเทอร์เฟซซอฟต์แวร์:
![]()
อุปกรณ์เสริมหลัก:
● โต๊ะทดสอบพิกัดอัตโนมัติ XY: 1 ชิ้น
● ตัวควบคุมโต๊ะทดสอบพิกัดอัตโนมัติ: 1 ชิ้น
● ซอฟต์แวร์ควบคุมพิเศษ: 1 ชุด
● อุปกรณ์ทดสอบ: 1 ชุด
● แท่นทดสอบแบนขนาดเล็ก: 1 ชิ้น
● แท่นทดสอบรูปตัว V: 1 ชิ้น
● หัวกดกรวยเพชร: 1 ชิ้น
● หัวกดลูกบอลโลหะผสมคาร์ไบด์ทังสเตน Φ1.588 มม.: 1 ชิ้น
● บล็อกความแข็ง Rockwell มาตรฐาน: 5 ชิ้น
● บล็อกความแข็ง Rockwell ผิวหน้ามาตรฐาน: 4 ชิ้น
● เครื่องพิมพ์ขนาดเล็ก: 1 ชิ้น
● คอมพิวเตอร์: 1 ชุด
