รายละเอียดสินค้า:
การชำระเงิน:
|
| ปราการ: | ป้อมปืนแบบแมนนวล | วัตถุประสงค์: | 10x และ 20x |
|---|---|---|---|
| ปณิธาน: | 0.5um | เวลาอยู่: | 0 - 60 วินาทีปรับได้ |
| ความสูง: | ความสูงสูงสุดของชิ้นงาน 170 มม | คอ: | ระยะแนวนอนสูงสุด 130 มม |
| เน้น: | เครื่องทดสอบความแข็งวิกเกอร์ส 0.5um,เครื่องทดสอบความแข็งวิกเกอร์ส 10Kgf,หน่วยทดสอบความแข็งวิคเกอร์ |
||

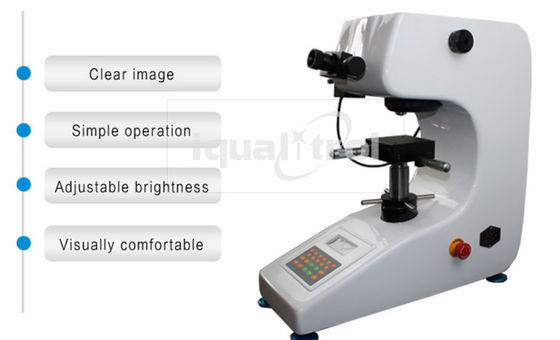

เครื่องวัดความแข็งวิกเกอร์สแบบแมนนวลพร้อมโหลด 10 กก.ฟ.
ดาวน์โหลดข้อมูลทางเทคนิค: เครื่องวัดความแข็งวิกเกอร์ส iqualitrol รุ่น iVick-472H
ดาวน์โหลดคู่มือการใช้งาน: คู่มือ iqualitrol รุ่น iVick-472H
บทนำโดยย่อ:

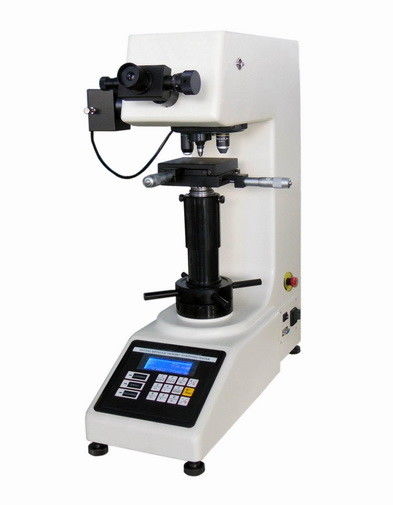

เครื่องวัดความแข็งวิกเกอร์ส iqualitrol รุ่น iVick-472H ใช้ระบบควบคุมโหลดเซลล์ เพิ่มความแม่นยำของแรงทดสอบ และความสามารถในการทำซ้ำและความเสถียรของค่าที่แสดงผล
สามารถแสดงแรงทดสอบ เวลาคงที่ จำนวนการทดสอบบนหน้าจอ เพียงป้อนค่าเส้นทแยงมุมของการกดทับเมื่อทำการทดสอบ ก็สามารถคำนวณค่าความแข็งโดยอัตโนมัติและแสดงผลบนหน้าจอได้

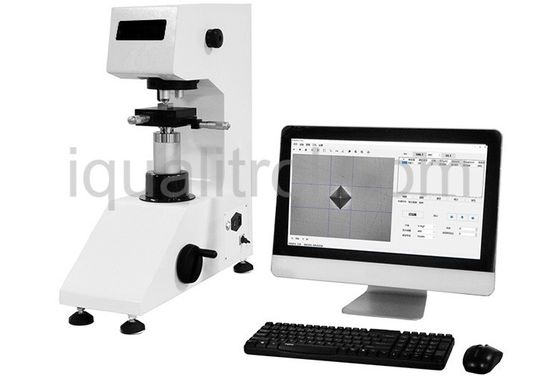

สามารถติดตั้งระบบวัดภาพ CCD อัตโนมัติที่เป็นอุปกรณ์เสริมได้
ช่วงการใช้งาน:
เหมาะสำหรับโลหะเหล็ก โลหะที่ไม่ใช่เหล็ก ส่วนบางของ IC การเคลือบ โลหะหลายชั้น แก้ว เซรามิก อาเกต อัญมณี ส่วนบางของพลาสติก ฯลฯ การทดสอบความแข็ง เช่น ความลึกและรูปสี่เหลี่ยมคางหมูของชั้นคาร์บอนไนซ์และชั้นที่ผ่านการชุบแข็ง
ข้อมูลจำเพาะทางเทคนิค:
| รุ่น | iVick-472H | |
| แรงทดสอบ | กก.ฟ. | 0.3กก.ฟ., 0.5กก.ฟ., 1กก.ฟ., 2กก.ฟ., 2.5กก.ฟ., 3กก.ฟ., 5กก.ฟ., 10กก.ฟ. |
| N |
2.94N, 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N |
|
| ช่วงการทดสอบ | 1HV~2967HV | |
| วิธีการให้แรงกด | อัตโนมัติ (ให้แรง/คงที่/ปล่อยแรง) | |
| ป้อมปืน | ป้อมปืนแบบแมนนวล | |
| เลนส์วัตถุ | 10x (สังเกต), 20x (วัด) | |

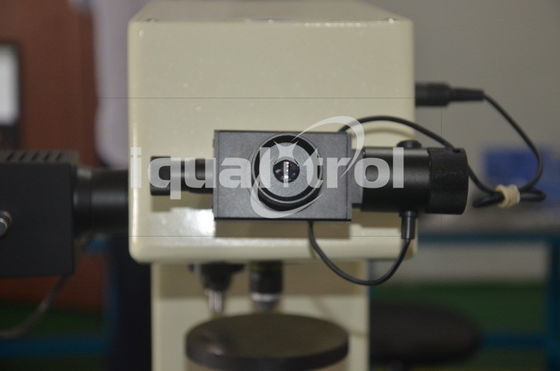

| เลนส์ตา | กล้องจุลทรรศน์วัดค่า 10x | |
| กำลังขยายรวม | 100x, 200× | |
| ความละเอียด | 0.5μm | |
| เวลาคงที่ | 0~60 วินาที | |
| แหล่งกำเนิดแสง | หลอดฮาโลเจน | |
| แท่นทดสอบ X-Y |
ขนาด: 100×100 มม.; ระยะเคลื่อนที่: 25×25 มม.; ความละเอียด: 0.01 มม. |
|
| ความสูงสูงสุดของชิ้นงาน | 170 มม. | |
| ระยะคอ | 130 มม. | |
| แหล่งจ่ายไฟ | AC220V/50Hz/1Ph, AC110V/60Hz/1Ph | |
| มาตรฐานที่ใช้บังคับ | ISO 6507, ASTM E92, JIS Z2244, GB/T 4340.2 | |
| ขนาด | 530×280×630 มม., ขนาดบรรจุ: 620×450×740 มม. | |
| น้ำหนัก | น้ำหนักสุทธิ: 35 กก., น้ำหนักรวม: 47 กก. | |
รายการบรรจุภัณฑ์:
| ชื่อ | จำนวน | ชื่อ | จำนวน |
| ตัวเครื่องหลัก | 1 ชุด | 10× กล้องจุลทรรศน์วัดค่า | 1 ชิ้น |
| หัวกดวิกเกอร์สเพชร | 1 ชิ้น | 10×,20× เลนส์วัตถุ | แต่ละชิ้น 1 ชิ้น |
| แท่นทดสอบแบบไขว้ | 1 ชิ้น | สายไฟ | 1 ชิ้น |
| สกรูปรับแนวนอน | 4 ชิ้น | ระดับน้ำ | 1 ชิ้น |
| ฟิวส์ 1A | 2 ชิ้น | หลอดฮาโลเจน 12V, 15~20W | 1 ชิ้น |
| ประแจหกเหลี่ยมด้านใน 2.5 มม. | 1 ชิ้น | ไขควง | 1 ชิ้น |
| บล็อกความแข็ง 700~800 HV1 | 1 ชิ้น | บล็อกความแข็ง 700~800 HV10 | 1 ชิ้น |
| ฝาครอบกันฝุ่น | 1 ชิ้น | คู่มือการใช้งาน | 1 ชุด |
การทดสอบความแข็งวิกเกอร์สคืออะไร?
วิธีการทดสอบความแข็งวิกเกอร์สประกอบด้วยการกดวัสดุทดสอบด้วยหัวกดเพชร ในรูปทรงพีระมิดตรงฐานสี่เหลี่ยมและมุม 136 องศาระหว่างหน้าตรงข้าม ภายใต้แรงกด 1 ถึง 100 กก.ฟ. โดยปกติจะใช้แรงกดเต็มที่เป็นเวลา 10 ถึง 15 วินาที
เส้นทแยงมุมทั้งสองของการกดทับที่เหลืออยู่บนพื้นผิวของวัสดุหลังจากการปล่อยแรงกดจะถูกวัดโดยใช้กล้องจุลทรรศน์และคำนวณค่าเฉลี่ย พื้นที่ของพื้นผิวที่เอียงของการกดทับจะถูกคำนวณ ค่าความแข็งวิกเกอร์สคือผลหารที่ได้จากการหารแรงกด (กก.ฟ.) ด้วยพื้นที่การกดทับ (ตารางมิลลิเมตร)
เมื่อได้ค่าเส้นทแยงมุมเฉลี่ยของการกดทับแล้ว ค่าความแข็งวิกเกอร์สสามารถคำนวณได้จากสูตร แต่จะสะดวกกว่าในการใช้ตารางแปลงค่า
ค่าความแข็งวิกเกอร์สควรรายงานเช่น 800 HV/10 ซึ่งหมายถึงค่าความแข็งวิกเกอร์ส 800 ได้มาจากการใช้แรง 10 กก.ฟ. การตั้งค่าแรงกดที่แตกต่างกันหลายค่าให้ค่าความแข็งที่ใกล้เคียงกันมากบนวัสดุที่เป็นเนื้อเดียวกัน ซึ่งดีกว่าการเปลี่ยนสเกลตามอำเภอใจด้วยวิธีการทดสอบความแข็งอื่นๆ
ข้อดีของการทดสอบความแข็งวิกเกอร์สคือสามารถอ่านค่าได้อย่างแม่นยำ และใช้หัวกดเพียงประเภทเดียวสำหรับโลหะทุกชนิดและการปรับสภาพพื้นผิว แม้ว่าจะมีความยืดหยุ่นสูงและแม่นยำมากสำหรับการทดสอบวัสดุที่อ่อนและแข็งที่สุด ภายใต้แรงกดที่แตกต่างกัน เครื่องวิกเกอร์สเป็นเครื่องตั้งพื้นที่มีราคาสูงกว่าเครื่องบรินเนลล์หรือร็อคเวลล์
