รายละเอียดสินค้า:
การชำระเงิน:
|
| ปราการ: | ป้อมปืนอัตโนมัติ | เอาท์พุทข้อมูล: | เครื่องพิมพ์ขนาดเล็กในตัวและ RS232 |
|---|---|---|---|
| ความสูง: | ความสูงของชิ้นงานสูงสุด 170 มม | คอ: | ระยะแนวนอนสูงสุด 130 มม |
| วัตถุประสงค์: | 10X,20X | เวลาอยู่: | 0 - 60 วินาทีปรับได้ |
| เน้น: | เครื่องตรวจสอบความแข็ง 170 มม. เครื่องตรวจสอบความแข็ง 0.25μm,Hardness Check Machine 0.25μm |
||
ระยะแนวตั้ง 170มม

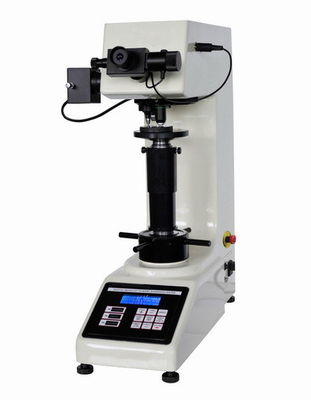

เครื่องทดสอบความแข็งช่องมองภาพดิจิตอล Vickers 10X พร้อมป้อมปืนอัตโนมัติ
ดาวน์โหลดข้อมูลทางเทคนิค:เครื่องทดสอบความแข็ง iqualitrol Vickers iVick-477HP
บทนำโดยย่อ:
เครื่องทดสอบความแข็งแบบดิจิตอล Vickers ของ iqualitrol iVick-477HP ใช้ระบบควบคุมโหลดเซลล์ ปรับปรุงความแม่นยำของแรงทดสอบ ตลอดจนความสามารถในการทำซ้ำและความเสถียรของค่าที่ระบุ
ด้วยช่องมองภาพการวัดแบบดิจิทัล ไม่จำเป็นต้องตรวจสอบตารางหรือป้อนแนวทแยงของการเยื้อง ทำให้สามารถแสดงแรงทดสอบ ความยาวของการเยื้อง เวลาคงอยู่ หมายเลขทดสอบ สเกลการแปลง วันที่และเวลาได้โดยตรง
ตราบใดที่กดปุ่มช่องมองภาพหลังจากวัดความยาวการเยื้อง ก็จะสามารถรับค่าความแข็งและแสดงบนหน้าจอได้โดยอัตโนมัติ
สามารถติดตั้งอุปกรณ์เสริมการวัดวิดีโอ LCD และระบบการวัดอัตโนมัติภาพ CCD ได้
ช่วงการสมัคร:
เหมาะสำหรับโลหะกลุ่มเหล็ก, โลหะที่ไม่ใช่เหล็ก, ส่วน IC บาง ๆ, สารเคลือบ, ชั้นโลหะ; แก้ว เซรามิก โมรา หินมีค่า ส่วนพลาสติกบาง ๆ ฯลฯ การทดสอบความแข็งเช่นที่ความลึกและสี่เหลี่ยมคางหมูของชั้นคาร์บอไนซ์และการดับชั้นแข็ง
ข้อมูลทางเทคนิค:
| แบบอย่าง | ไอวิค-477เอชพี | |
| กำลังทดสอบ | กก | 0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf, 20kgf, 30kgf |
| เอ็น | 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N, 196N, 294N |
|
| ช่วงการทดสอบ | 1HV~2967HV | |
| วิธีการโหลด | อัตโนมัติ (กำลังโหลด/อยู่/ขนถ่าย) | |
| ปราการ | ป้อมปืนแบบแมนนวล | |
| เอาท์พุทข้อมูล | เครื่องพิมพ์ขนาดเล็กในตัวและอินเทอร์เฟซ RS232 | |
| วัตถุประสงค์ | 10x, 20x | |
| เลนส์ใกล้ตา | 10x | |
| กำลังขยายรวม | 100x, 200x | |
| ปณิธาน | 0.25ไมโครเมตร, 0.125ไมโครเมตร | |
| เวลาอยู่ | 0~60วินาที | |
| แหล่งกำเนิดแสง | หลอดฮาโลเจน | |
| สูงสุด ความสูงของชิ้นงาน | 170มม | |
| คอ | 130มม | |
| พาวเวอร์ซัพพลาย | AC220V/50Hz/1Ph, AC110V/60Hz/1Ph | |
| ดำเนินการมาตรฐาน | ISO 6507, ASTM E92, JIS Z2244, GB/T 4340.2 | |
| มิติ | 530×280×630มม. ขนาดบรรจุ: 620×450×740มม. | |
| น้ำหนัก | น้ำหนักสุทธิ: 35กก. น้ำหนักรวม: 47กก | |
รายการบรรจุภัณฑ์:
| ชื่อ | จำนวน | ชื่อ | จำนวน |
| เครื่องดนตรีตัวเครื่องหลัก | 1 ชุด | 10×ช่องมองภาพการวัดแบบดิจิตอล | 1 ชิ้น |
| หัวกดเพชรวิคเกอร์ | 1 ชิ้น | วัตถุประสงค์ 10x, 20x | อย่างละ 1 ชิ้น |
| ตารางทดสอบเครื่องบิน | 1 ชิ้น | โต๊ะทดสอบรูปตัววี | 1 ชิ้น |
| สายไฟ | 1 ชิ้น | ระดับ | 1 ชิ้น |
| สกรูควบคุมแนวนอน | 4 ชิ้น | หลอดฮาโลเจน12V/15~20W | 1 ชิ้น |
| ฟิวส์1A | 2 ชิ้น | ไขควง | 1 ชิ้น |
| ประแจหกเหลี่ยมตัวใน 2.5มม | 1 ชิ้น | บล็อกความแข็ง 400~500 HV5 | 1 ชิ้น |
| บล็อกความแข็ง 700~800 HV30 | 1 ชิ้น | ฝาครอบป้องกันฝุ่น | 1 ชิ้น |
| คู่มือการใช้งาน | 1 สำเนา |
วิธีทดสอบความแข็งของวิคเกอร์สประกอบด้วยการเยื้องวัสดุทดสอบด้วยหัวกดเพชร ในรูปแบบของปิรามิดด้านขวาที่มีฐานสี่เหลี่ยมจัตุรัสและมุม 136 องศาระหว่างพื้นผิวด้านตรงข้ามที่รับน้ำหนัก 1 ถึง 100 กก. โดยปกติจะใช้เวลาโหลดเต็มประมาณ 10 ถึง 15 วินาที
เส้นทแยงมุมสองเส้นของการเยื้องที่เหลืออยู่บนพื้นผิวของวัสดุหลังจากนำภาระออกแล้วจะถูกวัดโดยใช้กล้องจุลทรรศน์และคำนวณค่าเฉลี่ย คำนวณพื้นที่พื้นผิวลาดเอียงของการเยื้อง ความแข็งของวิคเกอร์คือผลหารที่ได้จากการหารโหลด kgf ด้วยพื้นที่การเยื้องตาราง มม.
เมื่อหาเส้นทแยงมุมเฉลี่ยของการเยื้องแล้ว ความแข็งของวิคเกอร์อาจคำนวณได้จากสูตร แต่จะสะดวกกว่าในการใช้ตารางการแปลง
ควรรายงานความแข็งของวิคเกอร์สที่ 800 HV/10 ซึ่งหมายความว่าได้ความแข็งของวิคเกอร์สที่ 800 โดยใช้แรง 10kgf การตั้งค่าการโหลดที่แตกต่างกันหลายๆ แบบจะให้ค่าความแข็งที่เท่ากันบนวัสดุที่สม่ำเสมอ ซึ่งดีกว่าการเปลี่ยนขนาดตามอำเภอใจด้วยวิธีการทดสอบความแข็งอื่นๆ มาก
ข้อดีของการทดสอบความแข็งแบบ Vickers คือสามารถอ่านค่าได้แม่นยำอย่างยิ่ง และใช้หัวกดเพียงประเภทเดียวสำหรับโลหะและการปรับสภาพพื้นผิวทุกประเภท แม้ว่าจะสามารถปรับเปลี่ยนได้อย่างละเอียดและแม่นยำมากสำหรับการทดสอบวัสดุที่อ่อนที่สุดและแข็งที่สุด ภายใต้ภาระที่แตกต่างกัน เครื่อง Vickers ก็เป็นเครื่องตั้งพื้นซึ่งมีราคาแพงกว่าเครื่อง Brinell หรือ Rockwell
