| ปราการ: | ป้อมปืนแบบแมนนวล | เอาท์พุทข้อมูล: | เครื่องพิมพ์ขนาดเล็กในตัวและ RS232 |
|---|---|---|---|
| วัตถุประสงค์: | 20x,40x | เลนส์ใกล้ตา: | ช่องมองภาพดิจิตอล 10X |
| แนวตั้ง: | ความสูงสูงสุด 170 มม | แนวนอน: | คอสูงสุด 130 มม |
| เน้น: | 5Kgf เครื่องทดสอบความแข็งวิคเกอร์,เครื่องทดสอบความแข็งวิคเกอร์ AC110V,เครื่องทดสอบความแข็งวิคเกอร์ 60Hz |
||
หัวจับแบบแมนนวล

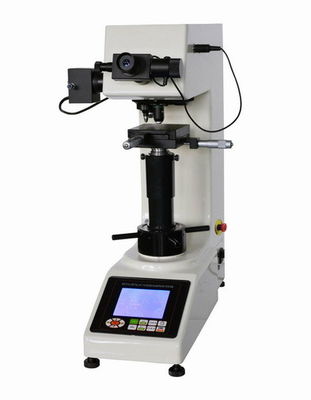

เครื่องทดสอบความแข็งวิกเกอร์ส 5 กก.แรง, รองรับการแปลงค่าความแข็ง
ดาวน์โหลดข้อมูลทางเทคนิค: เครื่องทดสอบความแข็งวิกเกอร์ส iqualitrol iVick-479HC
คุณสมบัติ:
เครื่องทดสอบความแข็งวิกเกอร์สแบบดิจิทัล iqualitrol iVick-479HC ใช้ระบบควบคุมโหลดเซลล์ เพิ่มความแม่นยำของแรงทดสอบ และความสามารถในการทำซ้ำและความเสถียรของค่าที่แสดงผล
ด้วยช่องมองภาพวัดค่าแบบดิจิทัล ไม่จำเป็นต้องตรวจสอบตารางหรือป้อนค่าเส้นทแยงมุมของการกดทับ สามารถแสดงผลแรงทดสอบ ความยาวของการกดทับ เวลาที่คงแรงทดสอบ จำนวนการทดสอบ มาตราส่วนการแปลง วันที่และเวลาได้โดยตรง
เพียงกดปุ่มช่องมองภาพหลังจากวัดความยาวของการกดทับ ก็จะได้ค่าความแข็งโดยอัตโนมัติและแสดงบนหน้าจอ
สามารถบันทึกผลการทดสอบเพื่อตรวจสอบ หรือพิมพ์ออกโดยเครื่องพิมพ์ในตัว และมีอินเทอร์เฟซ RS232 สำหรับเชื่อมต่อกับคอมพิวเตอร์
สามารถติดตั้งอุปกรณ์วัดภาพวิดีโอ LCD และระบบวัดภาพอัตโนมัติ CCD ที่เป็นอุปกรณ์เสริมได้
การใช้งาน:
เหมาะสำหรับโลหะเหล็ก โลหะที่ไม่ใช่เหล็ก ชิ้นส่วนบางของ IC การเคลือบ โลหะผสม; แก้ว เซรามิก อาเกต อัญมณี ชิ้นส่วนพลาสติกบาง ฯลฯ การทดสอบความแข็ง เช่น ความลึกและรูปสี่เหลี่ยมคางหมูของชั้นคาร์บอไนซ์และชั้นที่ผ่านการชุบแข็ง
ข้อมูลจำเพาะทางเทคนิค:
| รุ่น | iVick-479HC | |
| แรงทดสอบ | กก.แรง | 0.3กก.แรง, 0.5กก.แรง, 1กก.แรง, 2กก.แรง, 2.5กก.แรง, 3กก.แรง, 5กก.แรง |
| N | 2.94N, 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N | |
| ช่วงการทดสอบ | 1HV~2967HV | |
| วิธีการให้แรง | อัตโนมัติ (ให้แรง/คงแรง/ปลดแรง) | |
| หัวจับ | หัวจับแบบแมนนวล | |
| การส่งออกข้อมูล | เครื่องพิมพ์ในตัว, อินเทอร์เฟซ RS232 | |
| มาตราส่วนการแปลง |
HK, HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HS, HB |
|
| เลนส์วัตถุ | 20x, 40x | |
| ช่องมองภาพ | 10x | |
| กำลังขยายรวม | 200x, 400x | |
| ความละเอียด | 0.125μm, 0.0625μm | |
| เวลาที่คงแรงทดสอบ | 0~60 วินาที | |
| แหล่งกำเนิดแสง | หลอดฮาโลเจน | |
| แท่นทดสอบ X-Y |
ขนาด: 100×100 มม.; ระยะเคลื่อนที่: 25×25 มม.; ความละเอียด: 0.01 มม. |
|
| ความสูงสูงสุดของชิ้นงาน | 170 มม. | |
| ระยะห่างจากเสาถึงหัวกด | 130 มม. | |
| แหล่งจ่ายไฟ | AC220V/50Hz/1Ph, AC110V/60Hz/1Ph | |
| มาตรฐานที่ใช้บังคับ | ISO 6507, ASTM E92, JIS Z2244, GB/T 4340.2 | |
| ขนาด | 530×280×630 มม., ขนาดบรรจุภัณฑ์: 620×450×740 มม. | |
| น้ำหนัก | น้ำหนักสุทธิ: 35 กก., น้ำหนักรวม: 47 กก. | |
รายการบรรจุภัณฑ์:
| ชื่อ | จำนวน | ชื่อ | จำนวน |
| ตัวเครื่องหลัก | 1 ชุด | 10×ช่องมองภาพวัดค่าแบบดิจิทัล | 1 ชิ้น |
| หัวกดวิกเกอร์สเพชร | 1 ชิ้น | 20×,40× เลนส์วัตถุ | แต่ละชิ้น 1 ชิ้น |
| แท่นทดสอบแบบไขว้ | 1 ชิ้น | สายไฟ | 1 ชิ้น |
| สกรูปรับระดับแนวนอน | 4 ชิ้น | ระดับน้ำ | 1 ชิ้น |
| ฟิวส์ 1A | 2 ชิ้น | หลอดฮาโลเจน 12V, 15~20W | 1 ชิ้น |
| ประแจหกเหลี่ยมด้านใน 2.5 มม. | 1 ชิ้น | ไขควง | 1 ชิ้น |
| บล็อกความแข็ง 700~800 HV1 | 1 ชิ้น | บล็อกความแข็ง 400~500 HV5 | 1 ชิ้น |
| ผ้าคลุมกันฝุ่น | 1 ชิ้น | คู่มือการใช้งาน |
วิธีการทดสอบความแข็งวิกเกอร์สประกอบด้วยการกดวัสดุทดสอบด้วยหัวกดเพชร ในรูปทรงกรวยตรงที่มีฐานสี่เหลี่ยมและมุม 136 องศาระหว่างหน้าตรงข้าม ภายใต้แรงกด 1 ถึง 100 กก.แรง โดยปกติจะใช้แรงกดเต็มที่เป็นเวลา 10 ถึง 15 วินาที
เส้นทแยงมุมทั้งสองของการกดทับที่เหลืออยู่บนพื้นผิวของวัสดุหลังจากการปลดแรงกดจะถูกวัดโดยใช้กล้องจุลทรรศน์และคำนวณค่าเฉลี่ย พื้นที่ของพื้นผิวที่เอียงของการกดทับจะถูกคำนวณ ความแข็งวิกเกอร์สคือผลหารที่ได้จากการหารแรงกด (กก.แรง) ด้วยพื้นที่การกดทับ (ตารางมิลลิเมตร)
เมื่อได้ค่าเส้นทแยงมุมเฉลี่ยของการกดทับแล้ว ความแข็งวิกเกอร์สสามารถคำนวณได้จากสูตร แต่จะสะดวกกว่าในการใช้ตารางแปลงค่า
ควรรายงานค่าความแข็งวิกเกอร์สเช่น 800 HV/10 ซึ่งหมายถึงค่าความแข็งวิกเกอร์ส 800 ได้จากการใช้แรงกด 10 กก.แรง การตั้งค่าแรงกดที่แตกต่างกันหลายค่าให้ค่าความแข็งที่ใกล้เคียงกันมากบนวัสดุที่เป็นเนื้อเดียวกัน ซึ่งดีกว่าการเปลี่ยนมาตราส่วนตามอำเภอใจด้วยวิธีการทดสอบความแข็งอื่นๆ
ข้อดีของการทดสอบความแข็งวิกเกอร์สคือสามารถอ่านค่าได้อย่างแม่นยำ และใช้หัวกดเพียงประเภทเดียวสำหรับโลหะทุกชนิดและการปรับสภาพพื้นผิว แม้ว่าจะมีความยืดหยุ่นสูงและแม่นยำมากสำหรับการทดสอบวัสดุที่อ่อนและแข็งที่สุด ภายใต้แรงกดที่แตกต่างกัน เครื่องวิกเกอร์สเป็นเครื่องตั้งพื้นที่มีราคาสูงกว่าเครื่องบรินเนลล์หรือร็อคเวลล์
