รายละเอียดสินค้า:
การชำระเงิน:
|
| ปราการ: | ป้อมปืนกล | วัตถุประสงค์: | 20x,40x |
|---|---|---|---|
| เลนส์ใกล้ตา: | ช่องมองภาพดิจิตอล 10X | แนวตั้ง: | ความสูงสูงสุด 170 มม |
| เอาท์พุทข้อมูล: | เครื่องพิมพ์ขนาดเล็กในตัวและ RS232 | แนวนอน: | คอสูงสุด 130 มม |
| เน้น: | เครื่องทดสอบความแข็ง Vickers หน้าจอขนาดใหญ่,เครื่องทดสอบความแข็ง Vickers ป้อมปืนกล,เครื่องทดสอบความแข็งโลหะ CE |
||

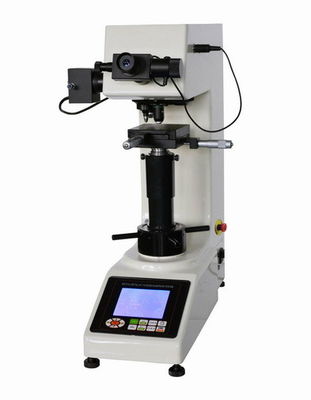

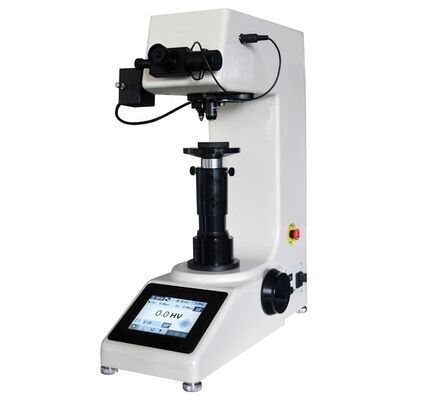

เครื่องทดสอบความแข็งวิกเกอร์สแบบดิจิทัล หน้าจอขนาดใหญ่พร้อมป้อมปืนมอเตอร์
ดาวน์โหลดข้อมูลทางเทคนิค: เครื่องทดสอบความแข็งวิกเกอร์ส iqualitrol รุ่น iVick-479MC
ดาวน์โหลดคู่มือการใช้งาน: คู่มือการใช้งาน iqualitrol รุ่น iVick-479MC
บทนำโดยย่อ:
เครื่องทดสอบความแข็งวิกเกอร์สแบบดิจิทัล รุ่น iVick-479MC ใช้ระบบควบคุม Load Cell เพื่อเพิ่มความแม่นยำของแรงทดสอบ และความสามารถในการทำซ้ำและความเสถียรของค่าที่แสดงผล
ด้วยช่องมองภาพวัดค่าแบบดิจิทัล ไม่จำเป็นต้องตรวจสอบตารางหรือป้อนค่าเส้นทแยงมุมของการกดทับ สามารถแสดงค่าแรงทดสอบ ความยาวของการกดทับ เวลาที่คงแรงกด จำนวนการทดสอบ มาตราส่วนการแปลง วันที่และเวลาได้โดยตรง
เพียงกดปุ่มที่ช่องมองภาพหลังจากวัดความยาวของการกดทับ ก็จะได้ค่าความแข็งโดยอัตโนมัติและแสดงบนหน้าจอ
สามารถบันทึกผลการทดสอบเพื่อตรวจสอบ หรือพิมพ์ออกด้วยเครื่องพิมพ์ในตัว และมีอินเทอร์เฟซ RS232 สำหรับเชื่อมต่อกับคอมพิวเตอร์
สามารถติดตั้งอุปกรณ์วัดภาพวิดีโอ LCD และระบบวัดภาพอัตโนมัติ CCD ที่เป็นอุปกรณ์เสริมได้
การใช้งาน:
เหมาะสำหรับโลหะเหล็ก โลหะที่ไม่ใช่เหล็ก ส่วนตัดบางของ IC การเคลือบ โลหะหลายชั้น แก้ว เซรามิก อาเกต อัญมณี ส่วนตัดพลาสติกบาง ฯลฯ การทดสอบความแข็ง เช่น ความลึกและรูปสี่เหลี่ยมคางหมูของชั้นคาร์บอนไนซ์และชั้นที่ผ่านการชุบแข็ง
ข้อมูลจำเพาะทางเทคนิค:
| รุ่น | iVick-479MC | |
| แรงทดสอบ | kgf | 0.3kgf, 0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf |
| N | 2.94N, 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N | |
| ช่วงการทดสอบ | 1HV~2967HV | |
| วิธีการให้แรง | อัตโนมัติ (ให้แรง/คงแรง/ปลดแรง) | |
| ป้อมปืน | ป้อมปืนมอเตอร์ | |
| การส่งออกข้อมูล | เครื่องพิมพ์ในตัว, อินเทอร์เฟซ RS232 | |
| มาตราส่วนการแปลง | HK, HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HS, HB | |
| เลนส์วัตถุ | 20x, 40x | |
| ช่องมองภาพ | 10x | |
| กำลังขยายรวม | 200x, 400x | |
| ความละเอียด | 0.125μm, 0.0625μm | |
| เวลาที่คงแรงกด | 0~60s | |
| แหล่งกำเนิดแสง | หลอดฮาโลเจน | |
| แท่นทดสอบ X-Y |
ขนาด: 100×100 มม.; ระยะเคลื่อนที่: 25×25 มม.; ความละเอียด: 0.01 มม. |
|
| ความสูงสูงสุดของชิ้นงาน | 170 มม. | |
| ระยะคอ | 130 มม. | |
| แหล่งจ่ายไฟ | AC220V/50Hz/1Ph, AC110V/60Hz/1Ph | |
| มาตรฐานที่ใช้บังคับ | ISO 6507, ASTM E92, JIS Z2244, GB/T 4340.2 | |
| ขนาด | 530×280×630 มม., ขนาดบรรจุภัณฑ์: 620×450×740 มม. | |
| น้ำหนัก | น้ำหนักสุทธิ: 35 กก., น้ำหนักรวม: 47 กก. | |
รายการบรรจุภัณฑ์:
| ชื่อ | จำนวน | ชื่อ | จำนวน |
| ตัวเครื่องหลัก | 1 ชุด | 10x ช่องมองภาพวัดค่าแบบดิจิทัล | 1 ชิ้น |
| หัวกดวิกเกอร์สเพชร | 1 ชิ้น | 20x, 40x เลนส์วัตถุ | แต่ละชิ้น 1 ชิ้น |
| แท่นทดสอบแบบไขว้ | 1 ชิ้น | สายไฟ | 1 ชิ้น |
| สกรูปรับระดับแนวนอน | 4 ชิ้น | ระดับน้ำ | 1 ชิ้น |
| ฟิวส์ 1A | 2 ชิ้น | หลอดฮาโลเจน 12V, 15~20W | 1 ชิ้น |
| ประแจหกเหลี่ยมด้านใน 2.5 มม. | 1 ชิ้น | ไขควง | 1 ชิ้น |
| บล็อกความแข็ง 700~800 HV1 | 1 ชิ้น | บล็อกความแข็ง 400~500 HV5 | 1 ชิ้น |
| ผ้าคลุมกันฝุ่น | 1 ชิ้น | คู่มือการใช้งาน |
วิธีการทดสอบความแข็งวิกเกอร์สประกอบด้วยการกดวัสดุทดสอบด้วยหัวกดเพชร รูปทรงกรวยสี่เหลี่ยมฐานสี่เหลี่ยมมุมฉาก โดยมีมุม 136 องศาระหว่างหน้าตรงข้าม ภายใต้แรงกด 1 ถึง 100 กกฟ. โดยปกติจะใช้แรงกดเต็มที่เป็นเวลา 10 ถึง 15 วินาที
เส้นทแยงมุมทั้งสองของการกดทับที่เหลืออยู่บนพื้นผิวของวัสดุหลังจากการปลดแรงกดจะถูกวัดโดยใช้กล้องจุลทรรศน์และคำนวณค่าเฉลี่ย พื้นที่ผิวเอียงของการกดทับจะถูกคำนวณ ความแข็งวิกเกอร์สคือผลหารที่ได้จากการหารแรงกด (กกฟ.) ด้วยพื้นที่การกดทับ (ตารางมิลลิเมตร)
เมื่อได้ค่าเส้นทแยงมุมเฉลี่ยของการกดทับแล้ว ความแข็งวิกเกอร์สอาจคำนวณได้จากสูตร แต่จะสะดวกกว่าในการใช้ตารางแปลง
ควรรายงานค่าความแข็งวิกเกอร์ส เช่น 800 HV/10 ซึ่งหมายถึงค่าความแข็งวิกเกอร์ส 800 ได้จากการใช้แรงกด 10 กกฟ. การตั้งค่าแรงกดที่แตกต่างกันหลายค่าให้ค่าความแข็งที่ใกล้เคียงกันมากบนวัสดุที่เป็นเนื้อเดียวกัน ซึ่งดีกว่าการเปลี่ยนมาตราส่วนตามอำเภอใจด้วยวิธีการทดสอบความแข็งอื่นๆ
ข้อดีของการทดสอบความแข็งวิกเกอร์สคือสามารถอ่านค่าได้อย่างแม่นยำ และใช้หัวกดเพียงประเภทเดียวสำหรับโลหะทุกชนิดและการปรับสภาพพื้นผิว แม้ว่าจะมีความยืดหยุ่นสูงและแม่นยำมากสำหรับการทดสอบวัสดุที่อ่อนและแข็งที่สุด ภายใต้แรงกดที่แตกต่างกัน เครื่องวิกเกอร์สเป็นเครื่องตั้งพื้นที่มีราคาสูงกว่าเครื่องบรินเนลล์หรือร็อคเวลล์
