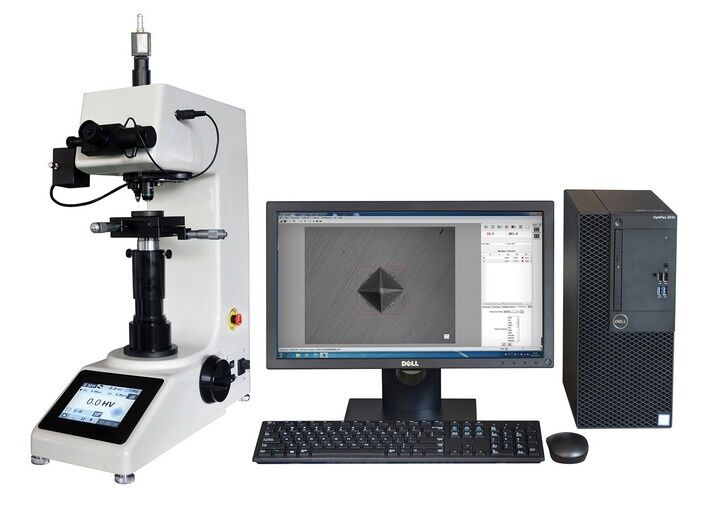

เครื่องทดสอบความแข็งวิคเกอร์แบบอัตโนมัติด้วยคอมพิวเตอร์พร้อมซอฟต์แวร์ทั่งตีเหล็ก XY / Vickers

เครื่องทดสอบความแข็งวิกเกอร์สอัตโนมัติพร้อมแท่นวางมอเตอร์ X-Y / ซอฟต์แวร์วิกเกอร์ส

ดาวน์โหลดข้อมูลทางเทคนิค:

เครื่องทดสอบความแข็งวิกเกอร์ส iqualitrol iVick-479MC2บทนำ:

iqualitrol ผสานรวมกับเทคโนโลยีใหม่ๆ หลายอย่าง เช่น การสร้างภาพด้วยแสง การเคลื่อนที่เชิงกล การควบคุมอิเล็กทรอนิกส์ การสร้างภาพดิจิทัล การวิเคราะห์ภาพที่ iqualitrol คิดค้นขึ้นเอง การประมวลผลด้วยคอมพิวเตอร์ และอื่นๆ

ซอฟต์แวร์ Vickers ควบคุมเครื่องทดสอบความแข็ง Vickers และแท่นวาง X-Y อัตโนมัติด้วยคอมพิวเตอร์ และแสดงภาพรอยกดบนหน้าจอคอมพิวเตอร์

ด้วยวิธีการอ่านอัตโนมัติและการอ่านด้วยตนเอง สามารถวัดค่าความแข็ง HV, ความลึกของการชุบแข็ง, ความหนาของฟิล์ม, ระยะห่างระหว่างสองจุดของโลหะและวัสดุที่ไม่ใช่โลหะบางชนิด และฟิล์มต่างๆ ได้อย่างแม่นยำ

iVick-479MC2

iVick-480MC2ข้อมูลจำเพาะทางเทคนิค:

รุ่น

1, ระบบซอฟต์แวร์: ผ่านอินเทอร์เฟซการสื่อสาร ทำให้เกิดการเชื่อมโยงระหว่างระบบซอฟต์แวร์และเครื่องทดสอบความแข็ง

2, การเชื่อมโยงแรง: เมื่อแปลงแรงทดสอบในเครื่องทดสอบความแข็ง ระบบจะรับค่าแรงที่เปลี่ยนแปลงและแสดงผลแบบเรียลไทม์

3, การควบคุมป้อมปืน: ซอฟต์แวร์ควบคุมการสลับระหว่างวัตถุประสงค์และตัวกด

4, การเชื่อมโยงการวัด: ซอฟต์แวร์ควบคุมป้อมปืน การโหลด และการอ่านค่าความแข็ง Vickers โดยตรง

5, การเชื่อมโยงแหล่งกำเนิดแสง: โฟกัสด้วยตนเอง

6, การรับภาพ: การแสดงภาพความแข็งแบบเรียลไทม์ การจัดเก็บและพิมพ์ภาพ

7, การวัดอัตโนมัติ: ค้นหาจุดยอดของรอยกดโดยอัตโนมัติด้วยความเร็วสูงและข้อมูลที่แม่นยำ มีอัลกอริทึมระดับมืออาชีพมากมายที่เหมาะสำหรับรอยกดที่แตกต่างกัน มันวัดอย่างต่อเนื่องและทันทีที่พิกัดที่ระบุหลังจากโหลด

8, การค้นหาจุดอัตโนมัติ: ระบบจะค้นหาจุดยอดที่ดีที่สุดใกล้กับจุดยอดทั้งสี่ของรอยกด ลดข้อผิดพลาดของมนุษย์ได้อย่างมาก

9, การวัดแนวทแยง: คลิกที่มุมซ้ายบนและมุมขวาล่างของรอยกด คุณสามารถอ่านค่าความแข็งได้

10, การวัดสี่จุด: คลิกที่สี่จุดของรอยกดและคุณสามารถอ่านค่าความแข็งได้

11, การแปลงความแข็ง: ตามมาตรฐานแห่งชาติ แปลงค่าความแข็งระหว่าง Brinell, Rockwell, Vickers, Knoop โดยอัตโนมัติ แสดงผลแบบเรียลไทม์

12, รายงานกราฟิก: บันทึกข้อมูลการวัดโดยอัตโนมัติ สร้างกราฟความแข็ง-ความลึกโดยอัตโนมัติ บันทึกหรือพิมพ์กราฟความแข็ง-ความลึกและการวัดรอยกดทั้งหมด บันทึกหรือพิมพ์ภาพรอยกดและค่าความแข็งของรอยกดปัจจุบัน รายงานทั้งหมดจะถูกบันทึกในไฟล์ WORD

13, สถิติผลลัพธ์: ส่งออกผลการวัดรอยกดหลายรายการโดย EXCEL และนับจำนวนการวัด ค่าสูงสุด ค่าต่ำสุด ค่าเฉลี่ย ความแปรปรวน ฯลฯ ของความแข็งโดยอัตโนมัติ

14, การควบคุมการเชื่อมโยง: ผ่านอินเทอร์เฟซการสื่อสาร ระบบจะรับรู้การเปลี่ยนแปลงแรงทดสอบ ควบคุมป้อมปืน โหลด และอ่านค่าโดยตรง

15, การเคลื่อนที่อัตโนมัติ: พร้อมกับแท่นทดสอบอัตโนมัติ X-Y ความแม่นยำสูง

16, การระบุอัตโนมัติ: เทคโนโลยีการระบุรอยกดอัตโนมัติชั้นนำ อ่าน D1 / D2 และค่า HV ใน 0.3 วินาที

17, ประสิทธิภาพที่เสถียร: รอยกดที่ไม่ใช่การขัดเงาเหมือนกระจก แสงไม่สม่ำเสมอ ไม่อยู่ตรงกลางสามารถอ่านได้โดยอัตโนมัติ

18, ฟังก์ชันที่ทรงพลัง: เช่น การอ่านด้วยตนเอง การอ่านอัตโนมัติ การแปลงความแข็ง กราฟความแข็ง-ความลึก ภาพรอยกด รายงานรูปภาพและข้อความ

19, ใช้งานง่าย: ผ่านการสอบเทียบบล็อกความแข็ง สอดคล้องกับนิสัยของผู้ใช้ สามารถใช้งานได้ปกติด้วยการฝึกอบรมครึ่งวัน

20, การอ่านอัตโนมัติ: อัลกอริทึมต้นฉบับของการอ่านอัตโนมัติเพื่ออ่านรอยกดที่หลากหลายด้วยความเร็วสูงและความแม่นยำสูง

21, ความสามารถในการทำซ้ำที่ดี: เป็นการอ่านอัตโนมัติที่มีความสามารถในการทำซ้ำสูงและสามารถตอบสนองความต้องการของผู้ใช้มืออาชีพ

22, การสแกนอัตโนมัติ: สามารถสแกนขอบและรูปร่างของตัวอย่างได้โดยอัตโนมัติ

ข้อมูลจำเพาะระบบซอฟต์แวร์:

1. คอมพิวเตอร์: คอมพิวเตอร์ Lenovo (หน่วยความจำ 2G, ฮาร์ดดิสก์ 500G, หน้าจอ LCD 19 นิ้ว)

2. เครื่องพิมพ์อิงค์เจ็ท

3. ระบบปฏิบัติการ: WIN7

4. ระบบสร้างภาพดิจิทัล

ความละเอียดสูง: 130 ล้านพิกเซล (1280×1024)

การรับภาพความเร็วสูง: ความละเอียด 1280×1024: 25 FPS

ความละเอียดสูง: ภาพขาวดำและความคมชัดดีกว่า

ขนาดพื้นผิวเป้าหมาย: 1/2 นิ้ว

5. แท่นทดสอบอัตโนมัติ X-Y

ขนาดแท่น: 100×100×50 มม.

ระยะเคลื่อนที่สูงสุด: 50×50 มม.

ขั้นต่ำ: น้อยกว่า 2μm

ความเร็วในการเคลื่อนที่: ปรับได้

โหมดควบคุม: ควบคุมด้วยตนเอง, ควบคุมด้วยไฟฟ้า, ควบคุมด้วยคอมพิวเตอร์

6. แท่นทดสอบ X-Y - โหมดควบคุมด้วยคอมพิวเตอร์

การเคลื่อนที่ตำแหน่ง: แท่นทดสอบเคลื่อนที่ไปยังการตั้งค่าซอฟต์แวร์โดยตรง;

การเคลื่อนที่จุด: เลือกจุดใดก็ได้ของตัวอย่าง ย้ายไปยังใต้ตัวกด;

การเคลื่อนที่ตามทิศทาง: คลิกแปดทิศทางเพื่อให้แท่นทดสอบเคลื่อนที่และสามารถตั้งค่าขั้นตอนการเคลื่อนที่ได้;

การเคลื่อนที่ตามอำเภอใจ: คลิกทิศทางใดก็ได้เพื่อให้แท่นทดสอบเคลื่อนที่และทำให้ผู้ใช้เรียกดูพื้นผิวชิ้นงานได้ง่าย;

การเคลื่อนที่ด้วยความเร็วแปรผัน: มีสองความเร็ว (เร็วและช้า) เมื่อเคลื่อนที่แท่นทดสอบและสามารถเลือกและปรับความเร็วได้;

ฟังก์ชันอื่นๆ: การตั้งค่าตำแหน่งเดิมตามอำเภอใจ, การรีเซ็ตอัตโนมัติ, ขีดจำกัดทางกล และคุณสมบัติระดับมืออาชีพอื่นๆ เพื่อตอบสนองความต้องการที่หลากหลาย

7. วิธีการวัด

โหมดอัตโนมัติ — แท่นทดสอบเคลื่อนที่อัตโนมัติ (ทิศทาง X และ Y) + การอ่านอัตโนมัติ

โหมดแมนนวล 1 — การโหลดอัตโนมัติ + การวัดเส้นที่ขีดด้วยตาด้วยตนเอง

โหมดแมนนวล 2 — แท่นทดสอบเคลื่อนที่ด้วยตนเอง + โฟกัสด้วยตนเอง + การวัดอัตโนมัติ / ด้วยตนเอง

8. การอ่านอัตโนมัติ / ด้วยตนเอง

เวลาอ่านอัตโนมัติ: เวลาอ่านรอยกดเดียวประมาณ 300 มิลลิวินาที;

ความแม่นยำในการวัดอัตโนมัติ: 0.1μm;

ความสามารถในการทำซ้ำในการวัดอัตโนมัติ: ±0.8%

การอ่านด้วยตนเอง: เลือกด้วยตนเอง, ค้นหาจุดอัตโนมัติ, การวัด 4 จุด, การวัดแนวทแยง 2 จุด

9. การบันทึก / ส่งออกผลลัพธ์

บันทึก / ส่งออกข้อมูลการวัดและพารามิเตอร์การทดลอง รวมถึง D1, D2, HV, X, Y ฯลฯ;

บันทึก / ส่งออกรายงานความลึกของชั้นชุบแข็งที่มีประสิทธิภาพ;

บันทึก / ส่งออกภาพ

การจัดส่งมาตรฐาน:

ชื่อ

วิธีการทดสอบความแข็ง Knoop ส่วนใหญ่ใช้สำหรับชิ้นส่วนขนาดเล็ก ส่วนบาง หรือการทำงานที่ความลึกของผิว รอยกด Knoop มีขนาดเล็กมาก การใช้งานหลักมีดังนี้:

การทดสอบวัสดุที่บางมาก เช่น แผ่นฟอยล์ หรือการวัดพื้นผิวของชิ้นส่วน,

ชิ้นส่วนขนาดเล็กหรือพื้นที่ขนาดเล็ก,
การวัดโครงสร้างจุลภาคแต่ละส่วน,
การวัดความลึกของการชุบแข็งโดยการตัดชิ้นส่วนและทำการกดหลายครั้งเพื่ออธิบายโปรไฟล์ของการเปลี่ยนแปลงความแข็ง
ตัวกด Knoop เป็นรูปทรงพีระมิดเพชรที่มีรูปร่างยาวหรือสี่เหลี่ยมผืนผ้ามากกว่า วิธี Knoop มักใช้เมื่อรอยกดอยู่ใกล้กันมากหรือใกล้ขอบของตัวอย่าง

ความกว้างของรอยกด Knoop สามารถให้ความละเอียดในการวัดได้มากขึ้น และรอยกดก็ตื้นกว่าด้วย ดังนั้นจึงสามารถใช้กับวัสดุที่บางมากได้
