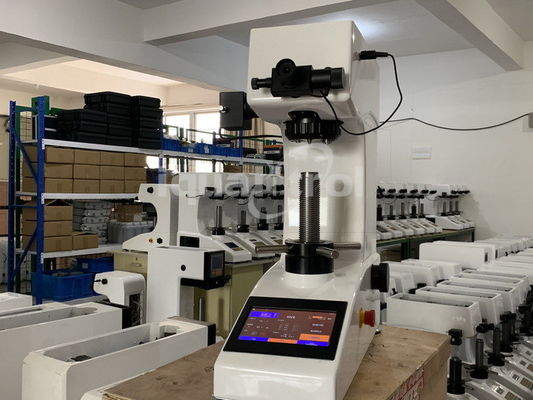

เครื่องทดสอบความแข็งวิกเกอร์สอัตโนมัติเต็มรูปแบบพร้อมแกน X-Y แบบมอเตอร์
ดาวน์โหลดข้อมูลทางเทคนิค: เครื่องทดสอบความแข็งวิกเกอร์ส iqualitrol iVick-479MC3
บทนำโดยย่อ:
เครื่องทดสอบความแข็งวิกเกอร์สอัตโนมัติเต็มรูปแบบ iqualitrol ผสานรวมกับเทคโนโลยีใหม่ๆ หลายอย่าง เช่น การถ่ายภาพด้วยแสง การเคลื่อนที่เชิงกล การควบคุมอิเล็กทรอนิกส์ การถ่ายภาพดิจิทัล การวิเคราะห์ภาพ การประมวลผลด้วยคอมพิวเตอร์ และอื่นๆ
ควบคุมเครื่องทดสอบความแข็งวิกเกอร์สและโต๊ะทดสอบอัตโนมัติด้วยคอมพิวเตอร์ และแสดงภาพรอยกดบนหน้าจอคอมพิวเตอร์ ด้วยการอ่านค่าอัตโนมัติและการอ่านค่าด้วยตนเอง สามารถวัดค่าความแข็ง HV, ความลึกของการชุบแข็ง, ความหนาของฟิล์ม, ระยะห่างระหว่างสองจุดของโลหะและวัสดุที่ไม่ใช่โลหะบางชนิด และฟิล์มต่างๆ ได้อย่างแม่นยำ
นอกจากนี้ยังสามารถถ่ายภาพพื้นผิวโลหะและพิมพ์ด้วยอัตราคงที่ ฯลฯ ระบบนี้ได้ก้าวข้ามวิธีการทดสอบแบบดั้งเดิม บรรลุการทดสอบความแข็งแบบอัตโนมัติเต็มรูปแบบ ความแม่นยำสูง ความสามารถในการทำซ้ำสูง และเป็นอุปกรณ์สำคัญสำหรับการวิเคราะห์วัสดุ
ข้อมูลจำเพาะทางเทคนิค:
| รุ่น | iVick-479MC3 | iVick-480MC3 | iVick-481MC3 | iVick-482MC3 | |
| แรงทดสอบ | gf | 0.3kgf, 0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf | 0.3kgf, 0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf | 0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf, 20kgf, 30kgf | 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf, 20kgf, 30kgf, 50kgf |
| N | 2.94N, 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N | 2.94N, 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N | 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N, 196N, 294N | 9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N, 196N, 294N, 490N | |
| ช่วงทดสอบ | 1HV~2967HV | ||||
| วิธีการให้แรง | อัตโนมัติ (ให้แรง/คงแรง/ปลดแรง) | ||||
| ป้อมปืน | ป้อมปืนอัตโนมัติ | ||||
| โฟกัส | โฟกัสอัตโนมัติ | ||||
| มาตราส่วนการแปลง | HK, HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HS, HB | ||||
| การส่งออกข้อมูล |
เครื่องพิมพ์ในตัว รายงาน WORD หรือ EXCEL พร้อมแผนภูมิเส้นโค้ง |
||||
| การอ่านค่าความแข็ง | การแสดงผลรอยกดและการวัดอัตโนมัติบน PC | ||||
| วัตถุประสงค์ | 20x, 40x | 10x, 40x | 10x, 20x | 10x, 20x | |
| เลนส์ตา | 10x | ||||
| กำลังขยายรวม | 200x, 400x | 100x, 400x | 100x, 200x | 100x, 200x | |
| ความละเอียด |
0.125μm 0.0625μm |
0.25μm 0.0625μm |
0.25μm 0.125μm |
0.25μm 0.125μm |
|
| เวลาคงแรง | 0~60 วินาที | ||||
| แหล่งกำเนิดแสง | หลอดฮาโลเจน | ||||
| โต๊ะทดสอบ X-Y แบบมอเตอร์ | ขนาด: 100×100 มม.; ระยะเคลื่อนที่: 50×50 มม.; ความละเอียด: 0.002 มม. | ||||
| ความสูงสูงสุดของชิ้นงาน | 170 มม. | ||||
| คอหอย | 130 มม. | ||||
| แหล่งจ่ายไฟ | AC220V, 50Hz | ||||
| มาตรฐานการปฏิบัติงาน | ISO 6507, ASTM E92, JIS Z2244, GB/T 4340.2 | ||||
| ขนาด | 530×280×630 มม., ขนาดบรรจุ: 620×450×740 มม. | ||||
| น้ำหนัก | น้ำหนักสุทธิ: 35 กก., น้ำหนักรวม: 47 กก. | ||||
ฟังก์ชันซอฟต์แวร์:
การเชื่อมโยงระบบ: ผ่านอินเทอร์เฟซการสื่อสาร ระบบจะเชื่อมโยงระหว่างระบบและเครื่องทดสอบความแข็ง
การเชื่อมโยงแรงดัน: เมื่อแปลงแรงทดสอบ ระบบจะรับรู้การเปลี่ยนแปลงแรงทดสอบและแสดงผลแบบเรียลไทม์
การเชื่อมโยงป้อมปืน: ซอฟต์แวร์ควบคุมการสลับระหว่างวัตถุประสงค์และตัวกดโดยไม่ต้องควบคุมด้วยตนเอง
การเชื่อมโยงการให้แรง: ซอฟต์แวร์ควบคุมการให้แรงโดยไม่ต้องควบคุมด้วยตนเอง
การเชื่อมโยงการวัด: ซอฟต์แวร์ควบคุมป้อมปืน การให้แรง และการอ่านค่าความแข็งวิกเกอร์สโดยตรง
การเชื่อมโยงแหล่งกำเนิดแสง: โฟกัสอัตโนมัติ
การรับภาพ: แสดงภาพความแข็งแบบเรียลไทม์ จัดเก็บและพิมพ์ภาพ
การวัดอัตโนมัติ: ค้นหาจุดยอดทั้งสี่ของรอยกดโดยอัตโนมัติด้วยความเร็วสูงและข้อมูลที่แม่นยำ มีอัลกอริทึมระดับมืออาชีพมากมายที่เหมาะสำหรับรอยกดที่แตกต่างกัน วัดอย่างต่อเนื่องและทันทีที่พิกัดที่กำหนดเมื่อให้แรง
การค้นหาจุดอัตโนมัติ: ระบบจะค้นหาจุดยอดที่ดีที่สุดใกล้กับจุดยอดทั้งสี่ของรอยกดโดยอัตโนมัติ ลดข้อผิดพลาดของมนุษย์ลงอย่างมาก
การวัดแนวทแยง: คลิกที่มุมซ้ายบนและมุมขวาล่างของรอยกด คุณสามารถอ่านค่าความแข็งได้
การวัดสี่จุด: คลิกที่สี่จุดของรอยกด และคุณสามารถอ่านค่าความแข็งได้
การแปลงความแข็ง: ตามมาตรฐานแห่งชาติ แปลงค่าความแข็งระหว่าง Brinell, Rockwell, Vickers, Knoop โดยอัตโนมัติ แสดงผลแบบเรียลไทม์
รายงานกราฟิก: บันทึกข้อมูลการวัดโดยอัตโนมัติ สร้างกราฟความแข็ง-ความลึกโดยอัตโนมัติ บันทึกหรือพิมพ์กราฟความแข็ง-ความลึกและการวัดรอยกดทั้งหมด บันทึกหรือพิมพ์ภาพรอยกดและค่าความแข็งของรอยกดปัจจุบัน รายงานทั้งหมดจะถูกบันทึกในไฟล์ WORD
สถิติผลลัพธ์: ส่งออกผลการวัดหลายรายการของรอยกดโดย EXCEL และนับจำนวนการวัด ค่าสูงสุด ค่าต่ำสุด ค่าเฉลี่ย ความแปรปรวน ฯลฯ ของความแข็งโดยอัตโนมัติ
การควบคุมการเชื่อมโยง: ผ่านอินเทอร์เฟซการสื่อสาร ระบบจะรับรู้การเปลี่ยนแปลงแรงทดสอบ ควบคุมป้อมปืน ให้แรง และอ่านค่าโดยตรง
การเคลื่อนที่อัตโนมัติ: พร้อมโต๊ะทดสอบอัตโนมัติ X-Y ความแม่นยำสูง
การระบุอัตโนมัติ: เทคโนโลยีการระบุรอยกดอัตโนมัติชั้นนำ อ่าน D1 / D2 และค่า HV ใน 0.3 วินาที
ประสิทธิภาพที่เสถียร: รอยกดที่ไม่ใช่กระจกขัดเงา แสงไม่สม่ำเสมอ ไม่อยู่ตรงกลาง สามารถอ่านค่าได้โดยอัตโนมัติ
ฟังก์ชันที่ทรงพลัง: เช่น การอ่านค่าด้วยตนเอง การอ่านค่าอัตโนมัติ การแปลงความแข็ง กราฟความแข็ง-ความลึก ภาพรอยกด รายงานภาพและข้อความ
ใช้งานง่าย: ผ่านการสอบเทียบบล็อกความแข็ง สอดคล้องกับนิสัยของผู้ใช้ สามารถใช้งานได้ปกติด้วยการฝึกอบรมครึ่งวัน
การอ่านค่าอัตโนมัติ: อัลกอริทึมต้นฉบับของการอ่านค่าอัตโนมัติเพื่ออ่านรอยกดที่หลากหลายโดยอัตโนมัติด้วยความเร็วสูงและความแม่นยำสูง
ความสามารถในการทำซ้ำที่ดี: เป็นการอ่านค่าอัตโนมัติที่มีความสามารถในการทำซ้ำสูงและสามารถตอบสนองความต้องการของผู้ใช้มืออาชีพ
การสแกนอัตโนมัติ: สามารถสแกนขอบและรูปร่างของตัวอย่างได้โดยอัตโนมัติ
การกำหนดค่าระบบ:
1. คอมพิวเตอร์: คอมพิวเตอร์ (หน่วยความจำ 2G, ฮาร์ดดิสก์ 500G, หน้าจอ LCD 19 นิ้ว)
2. เครื่องพิมพ์อิงค์เจ็ท
3. ระบบปฏิบัติการ: WIN7
4. ระบบถ่ายภาพดิจิทัล
ความละเอียดสูง: 130 ล้านพิกเซล (1280×1024)
การรับภาพความเร็วสูง: ความละเอียด 1280×1024: 25 FPS
ความละเอียดสูง: ภาพขาวดำและความคมชัดดีขึ้น
ขนาดพื้นผิวเป้าหมาย: 1/2 นิ้ว
5. โต๊ะทดสอบอัตโนมัติ X-Y
ขนาดโต๊ะ: 100×100×50 มม.
ระยะเคลื่อนที่สูงสุด: 50×50 มม.
ขั้นต่ำ: น้อยกว่า 2μm
ความเร็วในการเคลื่อนที่: ปรับได้
โหมดควบคุม: ควบคุมด้วยตนเอง ควบคุมด้วยไฟฟ้า ควบคุมด้วยคอมพิวเตอร์
6. โต๊ะทดสอบ X-Y - โหมดควบคุมด้วยคอมพิวเตอร์
การเคลื่อนที่ตำแหน่ง: โต๊ะทดสอบเคลื่อนที่ไปยังการตั้งค่าซอฟต์แวร์โดยตรง
การเคลื่อนที่จุด: เลือกจุดใดก็ได้ของตัวอย่าง ย้ายไปยังใต้ตัวกด
การเคลื่อนที่ตามทิศทาง: คลิกแปดทิศทางเพื่อให้โต๊ะทดสอบเคลื่อนที่ และสามารถตั้งค่าขั้นตอนการเคลื่อนที่ได้
การเคลื่อนที่ตามอำเภอใจ: คลิกทิศทางใดก็ได้เพื่อให้โต๊ะทดสอบเคลื่อนที่ และทำให้ผู้ใช้เรียกดูพื้นผิวชิ้นงานได้ง่าย
การเคลื่อนที่ความเร็วแปรผัน: มีสองความเร็ว (เร็วและช้า) เมื่อเคลื่อนที่โต๊ะทดสอบ และความเร็วสามารถเลือกและปรับได้
ฟังก์ชันอื่นๆ: การตั้งค่าตำแหน่งเดิมตามอำเภอใจ การรีเซ็ตอัตโนมัติ ขีดจำกัดทางกล และคุณสมบัติระดับมืออาชีพอื่นๆ เพื่อตอบสนองความต้องการที่หลากหลาย
7. วิธีการวัด
โหมดอัตโนมัติ — โต๊ะทดสอบอัตโนมัติเคลื่อนที่ (ทิศทาง X, Y, Z) + การอ่านค่าอัตโนมัติ
โหมดแมนนวล 1 — การให้แรงอัตโนมัติ + การวัดด้วยเส้นสเกลด้วยตาของมนุษย์
โหมดแมนนวล 2 — โต๊ะทดสอบเคลื่อนที่ด้วยตนเอง + โฟกัสด้วยตนเอง + การวัดอัตโนมัติ / ด้วยตนเอง
8. การอ่านค่าอัตโนมัติ / ด้วยตนเอง
เวลาอ่านค่าอัตโนมัติ: เวลาอ่านค่ารอยกดเดียวประมาณ 300 มิลลิวินาที
ความแม่นยำในการวัดอัตโนมัติ: 0.1μm
ความสามารถในการทำซ้ำในการวัดอัตโนมัติ: ±0.8%
การอ่านค่าด้วยตนเอง: เลือกด้วยตนเอง ค้นหาจุดอัตโนมัติ การวัด 4 จุด การวัดแนวทแยง 2 จุด
9. การบันทึก / ส่งออกผลลัพธ์
บันทึก / ส่งออกข้อมูลการวัดและพารามิเตอร์การทดลอง รวมถึง D1, D2, HV, X, Y ฯลฯ
บันทึก / ส่งออกรายงานความลึกของชั้นชุบแข็งที่มีประสิทธิภาพ
บันทึก / ส่งออกภาพ
การจัดส่งมาตรฐาน:
| ชื่อ | จำนวน | ชื่อ | จำนวน |
| ตัวเครื่องหลัก | 1 ชุด | 10×เลนส์ตาสำหรับวัดดิจิทัล | 1 ชิ้น |
| ตัวกดวิกเกอร์สเพชร | 1 ชิ้น | วัตถุประสงค์ | 2 ชิ้น |
| โต๊ะทดสอบแบบไขว้แบบมอเตอร์ | 1 ชิ้น | สายไฟ | 1 ชิ้น |
| สกรูปรับระดับแนวนอน | 4 ชิ้น | ระดับ | 1 ชิ้น |
| ฟิวส์ 1A | 2 ชิ้น | หลอดฮาโลเจน 12V/15~20W | 1 ชิ้น |
| ประแจหกเหลี่ยมด้านใน 2.5 มม. | 1 ชิ้น | ไขควง | 1 ชิ้น |
| บล็อกความแข็ง | 2 ชิ้น | ฝาครอบกันฝุ่น | 1 ชิ้น |
| คู่มือการใช้งาน | 1 ชุด | ||
| คอมพิวเตอร์ (ฮาร์ดดิสก์: 500G, หน่วยความจำ: 2G, หน้าจอ LCD 19 นิ้ว) | 1 ชุด | เครื่องพิมพ์อิงค์เจ็ท | 1 ชุด |
| กล้อง CCD | 1 ชุด | 1.5×อะแดปเตอร์ | 1 ชิ้น |
| USB Softdog | 1 ชิ้น | สายควบคุม | 1 ชิ้น |
| สาย RS232 | 1 ชิ้น | กล่องควบคุมโต๊ะทดสอบแบบมอเตอร์ | 1 ชิ้น |
| ซอฟต์แวร์วัดผล | 1 ชิ้น |
วิธีการทดสอบความแข็ง Knoop ส่วนใหญ่ใช้สำหรับชิ้นส่วนขนาดเล็ก ส่วนที่บาง หรือการทำงานที่ความลึกของผิว รอยกด Knoop มีขนาดเล็กมาก การใช้งานหลักมีดังนี้:
การทดสอบวัสดุที่บางมาก เช่น ฟอยล์ หรือการวัดพื้นผิวของชิ้นส่วน
ชิ้นส่วนขนาดเล็กหรือพื้นที่ขนาดเล็ก
การวัดโครงสร้างจุลภาคแต่ละส่วน
การวัดความลึกของการชุบแข็งโดยการตัดชิ้นส่วนและทำการวัดรอยกดเป็นชุดเพื่ออธิบายโปรไฟล์ของการเปลี่ยนแปลงความแข็ง
ตัวกด Knoop เป็นรูปทรงพีระมิดเพชรที่มีรูปร่างยาวหรือสี่เหลี่ยมผืนผ้ามากกว่า วิธี Knoop มักใช้เมื่อรอยกดอยู่ใกล้กันหรือใกล้ขอบของตัวอย่างมาก
ความกว้างของรอยกด Knoop สามารถให้ความละเอียดในการวัดได้มากขึ้น และรอยกดก็มีความลึกน้อยลง ดังนั้นจึงสามารถใช้กับวัสดุที่บางมากได้
วิธีการทดสอบความแข็ง Vickers ประกอบด้วยการกดวัสดุทดสอบด้วยตัวกดเพชร ในรูปทรงพีระมิดตรงฐานสี่เหลี่ยมและมุม 136 องศาระหว่างหน้าตรงข้าม ภายใต้แรง 1 ถึง 100 kgf โดยปกติจะใช้แรงเต็มที่ 10 ถึง 15 วินาที
เส้นทแยงมุมทั้งสองของรอยกดที่เหลืออยู่ในพื้นผิวของวัสดุหลังจากการถอดแรงจะถูกวัดโดยใช้กล้องจุลทรรศน์และคำนวณค่าเฉลี่ย พื้นที่ของพื้นผิวที่ลาดเอียงของรอยกดจะถูกคำนวณ ค่าความแข็ง Vickers คือผลหารที่ได้จากการหารแรง kgf ด้วยพื้นที่ตารางมิลลิเมตรของรอยกด
เมื่อได้ค่าเฉลี่ยของเส้นทแยงมุมของรอยกดแล้ว ค่าความแข็ง Vickers สามารถคำนวณได้จากสูตร แต่จะสะดวกกว่าในการใช้ตารางแปลง
ควรรายงานค่าความแข็ง Vickers เช่น 800 HV/10 ซึ่งหมายถึงค่าความแข็ง Vickers 800 ได้มาจากการใช้แรง 10kgf การตั้งค่าแรงที่แตกต่างกันหลายค่าให้ค่าความแข็งที่เหมือนกันเกือบทั้งหมดบนวัสดุที่เป็นเนื้อเดียวกัน ซึ่งดีกว่าการเปลี่ยนมาตราส่วนตามอำเภอใจด้วยวิธีการทดสอบความแข็งอื่นๆ
ข้อดีของการทดสอบความแข็ง Vickers คือสามารถอ่านค่าได้อย่างแม่นยำ และใช้ตัวกดเพียงประเภทเดียวสำหรับโลหะทุกประเภทและการปรับสภาพพื้นผิว แม้ว่าจะปรับเปลี่ยนได้ดีเยี่ยมและแม่นยำมากสำหรับการทดสอบวัสดุที่อ่อนที่สุดและแข็งที่สุด ภายใต้แรงที่แตกต่างกัน เครื่อง Vickers เป็นเครื่องตั้งพื้นที่มีราคาแพงกว่าเครื่อง Brinell หรือ Rockwell
