รายละเอียดสินค้า:
การชำระเงิน:
|
| ปราการ: | ป้อมปืนอัตโนมัติ | ทดสอบทั่ง: | ทั่งทดสอบ XY แบบใช้มอเตอร์ |
|---|---|---|---|
| เอาท์พุทข้อมูล: | Word, Excel รายงาน | จุดสนใจ: | โฟกัสอัตโนมัติ |
| ความสูง: | ความสูงของชิ้นงานสูงสุด 185 มม | คอ: | ระยะแนวนอนสูงสุด 130 มม |
| เน้น: | เครื่องทดสอบความแข็งของ Auto Focus Vickers,เครื่องทดสอบความแข็ง AC110V Vickers,CE Vickers Micro Hardness Tester เครื่องทดสอบความแข็ง |
||

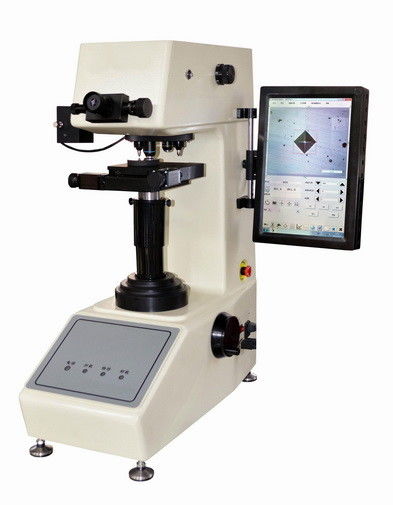

เครื่องทดสอบความแข็งวิกเกอร์สแบบดิจิทัลพร้อมแท็บเล็ตและซอฟต์แวร์วิกเกอร์ส
ดาวน์โหลดข้อมูลทางเทคนิค: เครื่องทดสอบความแข็งวิกเกอร์ส iqualitrol iVick-483ST3
บทนำโดยย่อ:
เครื่องทดสอบความแข็งวิกเกอร์สอัตโนมัติ iqualitrol ใช้การออกแบบแบบบูรณาการของเครื่องทดสอบความแข็งและคอมพิวเตอร์แบบแผง ด้วยระบบปฏิบัติการ Windows 7 จึงมีฟังก์ชันทั้งหมดของคอมพิวเตอร์
ด้วยระบบการเก็บภาพ CCD สามารถแสดงภาพรอยกดได้โดยตรงบนหน้าจอสัมผัสและรับค่าความแข็งวิกเกอร์สโดยอัตโนมัติ
เป็นการทดแทนวิธีการวัดความยาวแนวทแยงด้วยตาเลนส์ ซึ่งหลีกเลี่ยงการระคายเคืองและความเมื่อยล้าทางสายตาของแหล่งกำเนิดแสงของตาเลนส์ และช่วยปกป้องสายตาของผู้ปฏิบัติงาน
คุณสมบัติหลัก:
1, พารามิเตอร์การทดสอบทั้งหมดสามารถตั้งค่าบนคอมพิวเตอร์แผงด้านข้าง
2, หน้าจอสัมผัสทำให้การทำงานรวดเร็วและสะดวก
3, ระบบการเก็บภาพ CCD สามารถแสดงภาพได้อย่างชัดเจนและรับค่าความแข็งได้เพียงแค่สัมผัสหน้าจอ
4, การรับรู้และการสลับระหว่างเลนส์ใกล้วัตถุและตัวกดโดยอัตโนมัติ รับค่าความแข็งวิกเกอร์สโดยอัตโนมัติ
5, รองรับฟังก์ชันการแปลงความแข็ง
6, ด้วยอินเทอร์เฟซ USB, VGA และ LAN การวัดความแข็งสามารถพิมพ์ออกผ่านอินเทอร์เฟซ USB
7, สามารถบันทึกข้อมูลการวัดโดยอัตโนมัติ สร้างกราฟความแข็ง-ความลึก และบันทึกเป็นเอกสาร WORD หรือ EXCEL
8, ด้วยโต๊ะทดสอบ X-Y แบบมอเตอร์ การโฟกัสอัตโนมัติและการวัดอัตโนมัติเพื่อให้การทดสอบความแข็งวิกเกอร์สเป็นไปโดยอัตโนมัติเต็มรูปแบบ
ช่วงการใช้งาน:
เหมาะสำหรับโลหะเหล็ก, โลหะที่ไม่ใช่เหล็ก, ส่วนบางของ IC, การเคลือบ, โลหะผสม; แก้ว, เซรามิก, อาเกต, อัญมณี, ส่วนบางของพลาสติก ฯลฯ; การทดสอบความแข็ง เช่น ความลึกและรูปสี่เหลี่ยมคางหมูของชั้นคาร์บอเนตและชั้นที่ผ่านการชุบแข็ง
ข้อมูลจำเพาะทางเทคนิค:
| แรงทดสอบ | Kgf, N |
| iVick-483ST3 |
0.2kgf, 0.3kgf, 0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf 1.96N, 2.94N, 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N |
| iVick-484ST3 |
0.2kgf, 0.3kgf, 0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf 1.96N, 2.94N, 4.90N, 9.80N, |
| iVick-485ST3 |
0.3kgf, 0.5kgf, 1kgf, 2kgf, 2.5kgf, 2.94N, 4.90N, 9.80N, 19.6N, 24.5N, |
| iVick-486ST3 |
0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, |
| ช่วงการทดสอบ | 1HV~2967HV |
| วิธีการให้แรงกด | อัตโนมัติ (การให้แรง/การคงแรง/การคลายแรง) |
| ป้อมปืน | ป้อมปืนอัตโนมัติ |
| โฟกัส | โฟกัสอัตโนมัติ |
| คอมพิวเตอร์ | CPU: Intel I3, หน่วยความจำ: 2G, SSD: 32G |
| พิกเซล CCD | 1.30 ล้านพิกเซล |
| มาตราส่วนการแปลง | HV, HK, HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HS, HBW |
| การอ่านค่าความแข็ง | การแสดงผลรอยกดและ การวัดอัตโนมัติบนหน้าจอสัมผัส |
| การส่งออกข้อมูล | รายงาน WORD หรือ EXCEL พร้อมกราฟ |
| เลนส์ใกล้วัตถุ | 10x, 20x, 40x |
| กำลังขยายรวม | 100x, 200x, 400x |
| ความละเอียด | 0.06μm, 0.03μm, 0.015μm |
| เวลาคงแรงกด | 0~60 วินาที |
| แหล่งกำเนิดแสง | หลอดฮาโลเจน |
| แท่นวางชิ้นงาน X-Y แบบมอเตอร์ |
ขนาด: 110×110 มม.; ระยะเคลื่อนที่: 50×50 มม.; ความละเอียด: 0.002 มม. |
| ความสูงสูงสุดของชิ้นงาน | 185 มม. |
| คอเครื่อง | 130 มม. |
| แหล่งจ่ายไฟ | AC220V/50Hz/1Ph, AC110V/60Hz/1Ph |
| มาตรฐานที่ใช้บังคับ | ISO 6507, ASTM E92, JIS Z2244, GB/T 4340.2 |
| ขนาด | 560×335×675 มม., ขนาดบรรจุ: 650×380×960 มม. |
| น้ำหนัก | น้ำหนักสุทธิ: 52 กก., น้ำหนักรวม: 67 กก. |
รายการบรรจุภัณฑ์:
| ชื่อ | จำนวน | ชื่อ | จำนวน |
| ตัวเครื่องหลัก | 1 ชุด | ตัวกดวิกเกอร์สเพชร | 1 ชิ้น |
| เลนส์ใกล้วัตถุ 10x, 20x, 40x | แต่ละ 1 ชิ้น | แท่นวางชิ้นงานแบบไขว้มอเตอร์ | 1 ชิ้น |
| สายไฟ | 1 ชิ้น | สกรูปรับระดับแนวนอน | 4 ชิ้น |
| ระดับน้ำ | 1 ชิ้น | ฟิวส์ 1A | 2 ชิ้น |
| หลอดฮาโลเจน 12V/15~20W | 1 ชิ้น | ไขควง | 1 ชิ้น |
| ประแจหกเหลี่ยมด้านใน 2.5 มม. | 1 ชิ้น | บล็อกความแข็ง 700~800 HV1 | 1 ชิ้น |
| บล็อกความแข็ง 400~500 HV5 | 1 ชิ้น | ผ้าคลุมกันฝุ่น | 1 ชิ้น |
| คู่มือการใช้งาน | 1 ชุด |
หลักการทดสอบวิกเกอร์ส:
วิธีการทดสอบความแข็งวิกเกอร์สประกอบด้วยการกดวัสดุทดสอบด้วยตัวกดเพชร ในรูปทรงพีระมิดตรงฐานสี่เหลี่ยมและมุม 136 องศาระหว่างหน้าตรงข้าม ภายใต้แรงกด 1 ถึง 100 กกฟ โดยทั่วไปจะใช้แรงกดเต็มที่เป็นเวลา 10 ถึง 15 วินาที
จะมีการวัดแนวทแยงสองแนวของรอยกดที่เหลืออยู่บนพื้นผิวของวัสดุหลังจากการคลายแรงกดโดยใช้กล้องจุลทรรศน์และคำนวณค่าเฉลี่ยของแนวทแยง จะคำนวณพื้นที่ของพื้นผิวเอียงของรอยกด ความแข็งวิกเกอร์สคือผลหารที่ได้จากการหารแรงกด (กกฟ) ด้วยพื้นที่รอยกด (ตารางมิลลิเมตร)
เมื่อได้ค่าเฉลี่ยของแนวทแยงของรอยกดแล้ว ความแข็งวิกเกอร์สสามารถคำนวณได้จากสูตร แต่จะสะดวกกว่าในการใช้ตารางแปลง
ควรรายงานค่าความแข็งวิกเกอร์สเช่น 800 HV/10 ซึ่งหมายถึงค่าความแข็งวิกเกอร์ส 800 ได้จากการใช้แรงกด 10 กกฟ การตั้งค่าแรงกดที่แตกต่างกันหลายค่าให้ค่าความแข็งที่ใกล้เคียงกันมากบนวัสดุที่เป็นเนื้อเดียวกัน ซึ่งดีกว่าการเปลี่ยนสเกลตามอำเภอใจด้วยวิธีการทดสอบความแข็งอื่นๆ
ข้อดีของการทดสอบความแข็งวิกเกอร์สคือสามารถอ่านค่าได้อย่างแม่นยำ และใช้ตัวกดเพียงประเภทเดียวสำหรับโลหะทุกชนิดและการปรับสภาพพื้นผิว แม้ว่าจะมีความยืดหยุ่นสูงและแม่นยำมากสำหรับการทดสอบวัสดุที่อ่อนและแข็งที่สุด ภายใต้แรงกดที่แตกต่างกัน เครื่องวิกเกอร์สเป็นเครื่องตั้งพื้นที่มีราคาสูงกว่าเครื่องบรินเนลล์หรือร็อคเวลล์
วิธีการทดสอบความแข็งนูพ (Knoop) ส่วนใหญ่มักใช้สำหรับชิ้นส่วนขนาดเล็ก ส่วนบาง หรือการทำงานที่ความลึกของผิว รอยกดนูพมีขนาดเล็กมาก การใช้งานหลักมีดังนี้:
การทดสอบวัสดุที่บางมาก เช่น แผ่นฟอยล์ หรือการวัดพื้นผิวของชิ้นส่วน,
ชิ้นส่วนขนาดเล็ก หรือพื้นที่ขนาดเล็ก,
การวัดโครงสร้างจุลภาคแต่ละส่วน,
การวัดความลึกของการชุบแข็งผิวโดยการตัดชิ้นส่วนและทำการกดหลายครั้งเพื่ออธิบายโปรไฟล์ของการเปลี่ยนแปลงความแข็ง
ตัวกดนูพเป็นเพชรทรงพีระมิดที่มีรูปร่างยาวหรือเป็นสี่เหลี่ยมผืนผ้ามากกว่า วิธีการนูพนิยมใช้เมื่อรอยกดอยู่ใกล้กันหรือใกล้ขอบของตัวอย่างมาก
ความกว้างของรอยกดนูพสามารถให้ความละเอียดในการวัดได้มากขึ้น และรอยกดก็มีความลึกน้อยกว่าด้วย ดังนั้นจึงสามารถใช้กับวัสดุที่บางมากได้
