รายละเอียดสินค้า:
การชำระเงิน:
|
| เลนส์ใกล้ตา: | 10x, FOV Φ23มม | อายทูป: | เอียง 35° |
|---|---|---|---|
| ดับเบิ้ลยู: | ระยะทำการ108mm | ช่วงโฟกัส: | 50 มม. (ขาตั้งราง: 100 มม.) |
| มาตรฐาน: | กำลังขยาย 8X~70X | แสงสว่าง: | วงแหวน LED และหลอดฟลูออเรสเซนต์ |
| เน้น: | กล้องจุลทรรศน์ดิจิทัลสเตอริโอ 8X,กล้องจุลทรรศน์ดิจิทัลสเตอริโอ 70X,กล้องจุลทรรศน์ซูมสเตอริโอ iqualitrol |
||

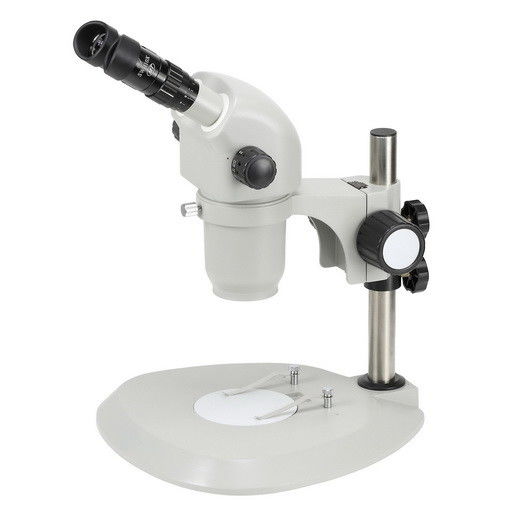

กล้องจุลทรรศน์สเตอริโอสำหรับการตรวจสอบและการวัด พร้อมกำลังขยาย 8X - 70X
ดาวน์โหลดข้อมูลทางเทคนิค: กล้องจุลทรรศน์สเตอริโอ iStereo-115 จาก iqualitrol
บทนำโดยย่อ:
กล้องจุลทรรศน์สเตอริโอ หรือ สเตอริโอสโคปิก เป็นกล้องจุลทรรศน์แบบใช้แสงชนิดหนึ่งที่ออกแบบมาสำหรับการสังเกตตัวอย่างด้วยกำลังขยายต่ำ โดยทั่วไปจะใช้แสงที่สะท้อนจากพื้นผิวของวัตถุ แทนที่จะส่งผ่านวัตถุ
เครื่องมือนี้ใช้เส้นทางแสงที่แยกจากกันสองเส้น พร้อมเลนส์ใกล้วัตถุและเลนส์ตา 2 ตัว เพื่อให้มุมมองที่แตกต่างกันเล็กน้อยสำหรับตาซ้ายและตาขวา การจัดเรียงนี้ทำให้เกิดการมองเห็นตัวอย่างที่กำลังตรวจสอบแบบสามมิติ
การถ่ายภาพสเตอริโอสโคปิกทับซ้อนกับการถ่ายภาพมาโครสำหรับการบันทึกและตรวจสอบตัวอย่างที่เป็นของแข็งที่มีพื้นผิวซับซ้อน ซึ่งจำเป็นต้องมีมุมมองสามมิติสำหรับการวิเคราะห์รายละเอียด
กล้องจุลทรรศน์สเตอริโอ มักใช้ในการศึกษาพื้นผิวของตัวอย่างที่เป็นของแข็ง หรือเพื่อทำงานที่ต้องการความแม่นยำสูง เช่น การผ่า การผ่าตัดด้วยกล้องจุลทรรศน์ การทำนาฬิกา การผลิตหรือตรวจสอบแผงวงจร และพื้นผิวที่แตกหัก เช่น ในการวิเคราะห์การแตกหักและวิศวกรรมนิติเวช
กล้องจุลทรรศน์สเตอริโอ ถูกนำมาใช้อย่างแพร่หลายในอุตสาหกรรมการผลิต สำหรับการผลิต การตรวจสอบ และการควบคุมคุณภาพ กล้องจุลทรรศน์สเตอริโอเป็นเครื่องมือที่จำเป็นในกีฏวิทยา
คุณสมบัติ:
1. นำเสนอโซลูชันที่คุ้มค่าและทนทาน เพื่อตอบสนองความต้องการที่เข้มงวดในสภาพแวดล้อมทั่วโลกปัจจุบัน สำหรับการประกันคุณภาพ การวิเคราะห์วัสดุ สายการผลิต การประกอบ และการวิเคราะห์ความล้มเหลว
2. ออกแบบมาเพื่อตอบสนองความต้องการขั้นสูงของนักวิจัย ห้องปฏิบัติการทางการแพทย์ และมหาวิทยาลัย นำเสนอประสิทธิภาพ คุณค่า และความหลากหลายที่ดีที่สุดในระดับเดียวกันสำหรับการใช้งานจอแสดงผลหลายจอและการดูแบบกลุ่ม
3. การออกแบบออปติกแบบขนาน (Parallel-Optics) ช่วยให้การระบุและการวัดตัวอย่างทำได้ดีขึ้น รวดเร็วขึ้น และเชื่อถือได้มากขึ้น ด้วยมุมมองภาพ (field of view) 22 มม. ที่เป็นผู้นำในอุตสาหกรรม ระบบเลนส์แบบออปติกขนานให้ภาพที่มีความละเอียดสูงมากและระยะชัดลึกที่กว้าง ซึ่งหลีกเลี่ยงการบิดเบือนหรือความคลาดเคลื่อน
4. ระยะทำงานยาวนาน ระยะชัดลึกกว้าง อัตราส่วนการซูมสูง

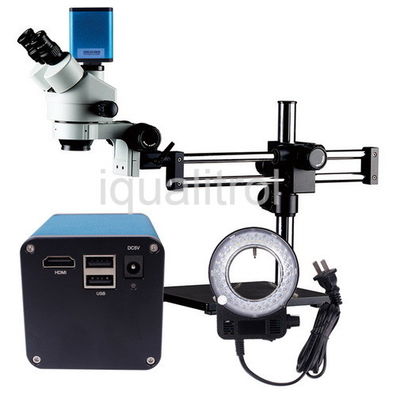

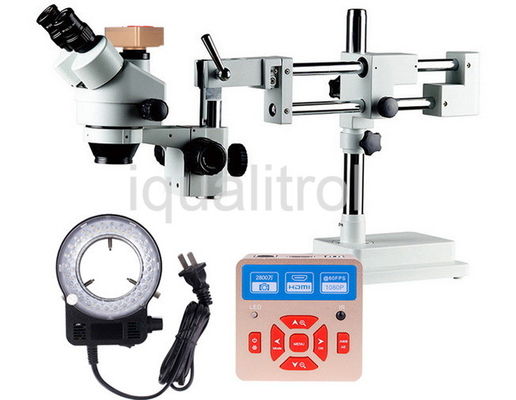

ตัวกล้องหลักแบบ Trinocular สามารถจับคู่กับกล้อง CCD (CMOS), กล้องดิจิทัล
5. เลนส์ตา, เลนส์ตาแบบแบ่งส่วน และเลนส์ใกล้วัตถุเสริมต่างๆ ให้เลือก

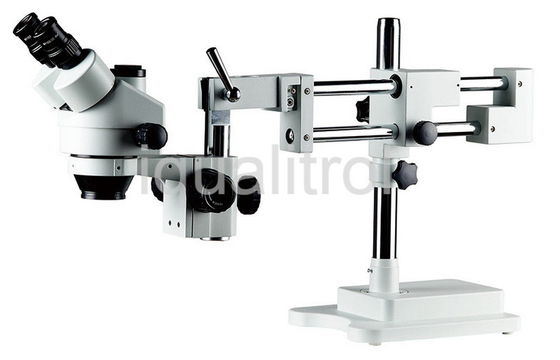

สามารถจับคู่กับขาตั้งแบบมาตรฐานและขาตั้งอเนกประสงค์, ไฟส่องสว่างแบบวงแหวน LED, หลอดฟลูออเรสเซนต์แบบวงแหวน, ไฟเบอร์ และอื่นๆ
6. ใช้กันอย่างแพร่หลายในโรงเรียน วิศวกรรมชีวภาพ และการวิจัยทางวิทยาศาสตร์ การประกอบในอุตสาหกรรม สำหรับการตรวจสอบ การวัด และการควบคุมคุณภาพ
ข้อมูลจำเพาะทางเทคนิค:
กำลังขยาย
| กำลังขยายรวม (ชุดมาตรฐาน): 8X~70X, กำลังขยายรวมที่ขยายได้: 420X | อัตราส่วนการซูม |
| กำลังขยายแบบซูมต่อเนื่อง: 0.8X~7.0X, อัตราส่วนการซูม 8.8:1 | เลนส์ตา |
| SWH10X high eye point & extra wide-field eyepiece, FOV Φ23mm | ท่อยึดเลนส์ตา |
| เอียง 35° | WD |
| 108 มม. | ช่วงการโฟกัส |
| 50 มม. (ขาตั้งแบบราง: 100 มม.) | ช่วงการปรับระยะห่างระหว่างรูม่านตา (เลนส์ตา 10X) |
| 52 มม. ~ 76 มม. | ช่วงการปรับ Diopter |
| ±6 Diopter | ขนาดการจับคู่ระหว่างตัวยึดและหัวกล้อง |
| Φ76 มม. | ระยะห่างระหว่างศูนย์กลางของเสาและศูนย์กลางของตัวยึด |
| 140 มม. | เส้นผ่านศูนย์กลางของเสา |
| Φ25 มม. | เส้นผ่านศูนย์กลางของแท่นทำงานตรงกลาง |
| Φ95 มม. | แหล่งกำเนิดแสง |
| แหล่งกำเนิดแสงเสริม: หลอดฟลูออเรสเซนต์ 5W ที่ด้านล่าง; หลอดฮาโลเจน (6V, 10W) ที่ด้านบน | เลนส์ตา |
| รายการ | ตัวกล้องหลัก | ข้อมูลจำเพาะของเลนส์ใกล้วัตถุเสริมที่แตกต่างกัน | 0.37X | ||||
| 0.5X | 0.7X | 1.5X | 2X | 10X | |||
| กำลังขยายรวม | 24X~210X | 11.2X~98X | 4X~35X | 5.6X~49X | 12X~ |
105X 16X~ |
140X FOV |
|
(มม.) Φ11.25~Φ1.3 |
Φ74.3~Φ8.5 | Φ57.5~Φ6.6 | Φ41.1~Φ4.7 | Φ19.2~ |
Φ2.2 Φ14.4~ |
Φ1.6 Φ10.6~ |
|
| กำลังขยายรวม | 24X~210X | 16.8X~147X | 6X~52.5X | 8.4X~73.5X | 18X~ |
157.5X 24X~ |
210X 32X~ |
|
(มม.) Φ11.25~Φ1.3 |
Φ57.4~Φ6.6 | Φ42.5~Φ4.9 | Φ30.4~Φ3.5 | Φ22.5~Φ2.6 |
Φ1.6 Φ10.6~ |
Φ1.2 20X |
|
| กำลังขยายรวม | 24X~210X | 5.92X~51.8X | 8X~70X | 11.2X~98X | 24X~ |
210X 32X~ |
280X FOV |
|
(มม.) Φ11.25~Φ1.3 |
Φ47.3~Φ5.4 | Φ35~Φ4 | Φ25~Φ2.9 | Φ11.7~ |
Φ1.3 Φ8.75~ |
Φ1 30X |
|
| กำลังขยายรวม | 24X~210X | 8.88X~77.7X | 12X~105X | 16.8X~147X | 36X~ |
315X 48X~ |
420X FOV |
|
(มม.) Φ11.25~Φ1.3 |
Φ30.4~Φ3.5 | Φ22.5~Φ2.6 | Φ16.1~Φ1.8 | Φ7.5~ |
Φ0.9 Φ5.625~ |
Φ0.6 WD(มม.) |
|
| 108 | 275 | 195 | 145 | 50 | 35 | หมายเหตุ: | |
1. โปรดใช้เสากลมแบบยาวเมื่อใช้เลนส์ใกล้วัตถุ 0.37X ไม่สามารถใช้ขาตั้งแบบรางได้
2. เมื่อใช้เลนส์ใกล้วัตถุที่มีกำลังขยาย 0.5X หรือต่ำกว่า ไม่สามารถใช้ขาตั้งแบบรางได้
