การทดสอบในสถานที่ทดสอบเครื่องทดสอบความแข็งแบบพกพาไฮดรอลิก Brinell สำหรับการทดสอบความคงทนของท่อ

การทดสอบภาคสนาม ไฮดรอลิก

เครื่องทดสอบความแข็งบริเนลล์แบบพกพาสำหรับการทดสอบท่อ การกดถาวร

ดาวน์โหลดข้อมูลทางเทคนิค: เครื่องทดสอบความแข็งบริเนลล์ไฮดรอลิก PHB-3000a

บทนำโดยย่อ:

PHB-3000a ใช้แรงกดสูงสุด 3000kgf กับลูกบอลขนาด 10 มม. ทำให้เกิดรอยกดที่คงทน ซึ่งสามารถอ่านได้ตลอดเวลา วาล์วบายพาสจะทำงานโดยอัตโนมัติเมื่อถึงแรงกดที่ปรับเทียบไว้ ทำให้ไม่เกิดการโอเวอร์โหลด

จากนั้นผู้ปฏิบัติงานจะอ่านและบันทึกรอยกดโดยใช้กล้องจุลทรรศน์บริเนลล์หรือซอฟต์แวร์วัดผล

เครื่องทดสอบความแข็งบริเนลล์แบบพกพานี้เป็นไปตามมาตรฐานสากลทั้งหมดสำหรับการทดสอบบริเนลล์ รวมถึง ASTM E-110, British Standard #240, Pt.2, Sect.1 และ JIS Standards และได้รับการปรับเทียบที่ 1/2 ของ 1% ของแรงกดบนอุปกรณ์ที่สามารถตรวจสอบย้อนกลับได้ถึง NIST Standards

PHB-3000a ออกแบบมาเพื่อสร้างรอยกดที่ใช้ในการวัดความแข็งของโลหะ เครื่องทดสอบบริเนลล์แบบพกพาที่เป็นที่ยอมรับทั่วโลกมีข้อดีหลายประการ

1, การทดสอบภาคสนาม - ใช้ในโรงงาน การทำงานง่าย พกพาสะดวก และทดสอบความแข็งของชิ้นส่วนขนาดใหญ่และทรงกระบอก

2, ความถาวร - สามารถตรวจสอบและอ่านรอยกดได้ตลอดเวลา

3, ความแม่นยำ - ปรับเทียบแม่นยำถึง 1/2 ของ 1% ของแรงกด สามารถใช้กับแรงกดที่สูงขึ้นได้ถึง 3000kgf เจาะทะลุการอบชุบผิวเพื่อเข้าถึงแกนกลางของวัสดุ

4, ความน่าเชื่อถือสูง - เครื่องทดสอบความแข็งบริเนลล์โซ่ไฮดรอลิก PHB-3000a ปฏิบัติตามวิธีการทดสอบความแข็งบริเนลล์อย่างสมบูรณ์ เช่นเดียวกับเครื่องทดสอบตั้งโต๊ะ สะท้อนคุณสมบัติทางกลที่แท้จริงของวัสดุหรือชิ้นส่วน

5, ความทนทาน - เครื่องทดสอบบริเนลล์แบบพกพาทำงานมานานกว่า 20 ปี

6, ความอเนกประสงค์ - สามารถใช้ได้ในเกือบทุกตำแหน่ง: ตั้งตรง คว่ำลง หรือตะแคง นำเครื่องทดสอบไปหาโลหะ ไม่ใช่โลหะไปหาเครื่องทดสอบ

การใช้งาน PHB-3000a:

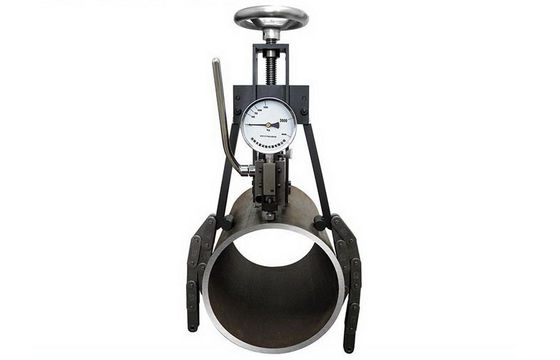

ใช้สำหรับกระบอกสูบขนาดใหญ่ ติดตั้งบนหัวทดสอบมาตรฐานและพันรอบชิ้นงานที่ใหญ่เกินไปสำหรับเครื่องทดสอบทั่วไป แขนเหล็กโครม/โมลิบดีนัมความแข็งแรงสูงยึดโซ่เข้ากับหัวทดสอบและทำให้โซ่แข็งแรงขณะรับแรงกดเต็มที่

คู่มือการใช้งาน:

ติดตั้งหัวทดสอบเข้ากับอะแดปเตอร์โซ่ เมื่อทำการทดสอบ ให้ใช้โซ่ยึดเครื่องทดสอบบนพื้นผิวของชิ้นงาน จากนั้นจับคันโยกแรงดันเพื่อใช้แรงทดสอบ

หัวทดสอบเป็นระบบไฮดรอลิกขนาดเล็กซึ่งใช้วาล์วระบายเพื่อควบคุมแรงทดสอบ เมื่อแรงทดสอบเพิ่มขึ้นถึง 3000kgf วาล์วระบายจะเปิดและแรงดันจะลดลง และจำเป็นต้องใช้แรงทดสอบซ้ำ 3-4 ครั้งเพื่อให้เข็มวัดแรงดันชี้ไปที่ 3000kgf เป็นเวลา 3-4 ครั้ง

ดังนั้นจึงเทียบเท่ากับเงื่อนไขการทดสอบของวิธีการทดสอบความแข็งบริเนลล์ในการคงแรงทดสอบ 3000kgf ด้วยลูกบอล 10 มม. เป็นเวลา 10-15 วินาที ซึ่งเป็นไปตาม ASTM E110

ข้อมูลจำเพาะทางเทคนิค:
