รายละเอียดสินค้า:
การชำระเงิน:
|
| จุดสนใจ: | โฟกัสอัตโนมัติ | ตาราง XY: | การควบคุมด้วยมอเตอร์ด้วยซอฟต์แวร์ |
|---|---|---|---|
| เอาท์พุทข้อมูล: | รายงาน WORD/EXCEL พร้อมแผนภูมิเส้นโค้ง | ความแข็ง: | อ่านอัตโนมัติโดยซอฟต์แวร์ |
| กำลังขยาย: | 100x,400x | การส่องสว่าง: | หลอดฮาโลเจน |
| เน้น: | เครื่องทดสอบความแข็งไมโครวิกเกอร์สแบบออโต้โฟกัส,เครื่องทดสอบความแข็งไมโครวิกเกอร์สแบบ XY Table,เครื่องวัดความแข็งขนาดเล็ก |
||
โฟกัสอัตโนมัติและมอเตอร์
เครื่องทดสอบความแข็ง Micro Vickers พร้อมโต๊ะ XY รายงานการส่งออกและความลึกของการแข็งตัว
ดาวน์โหลดข้อมูลทางเทคนิค: เครื่องทดสอบความแข็ง Micro Vickers iqualitrol รุ่น iVick-453MC3
บทนำโดยย่อ:
เครื่องทดสอบความแข็ง Micro Vickers อัตโนมัติ iqualitrol รุ่น iVick-453MC3 ผสานรวมเทคโนโลยีใหม่ๆ หลายอย่าง เช่น การถ่ายภาพด้วยแสง การเคลื่อนที่เชิงกล การควบคุมอิเล็กทรอนิกส์ การถ่ายภาพดิจิทัล การวิเคราะห์ภาพ การประมวลผลด้วยคอมพิวเตอร์ และอื่นๆ

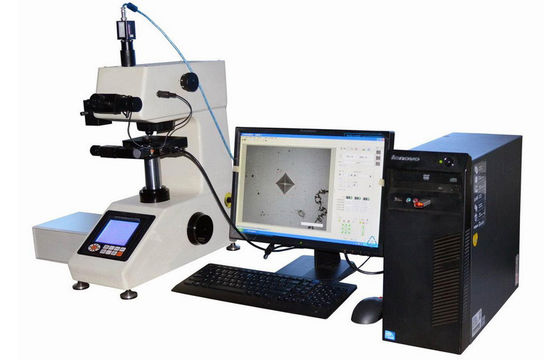

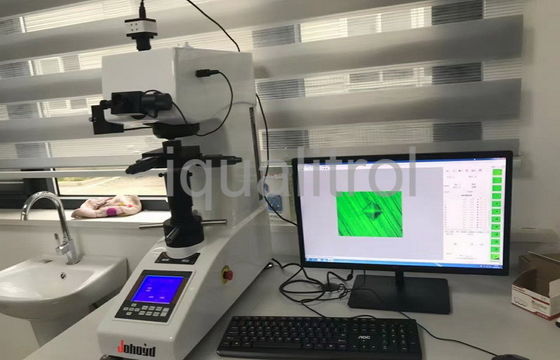

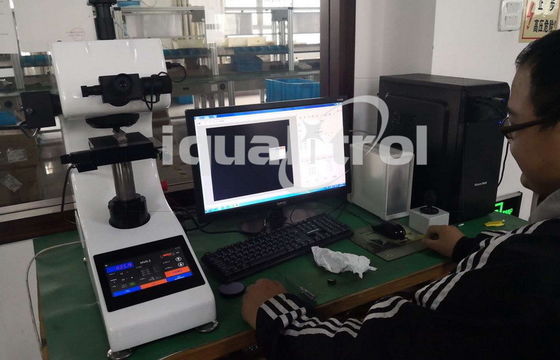

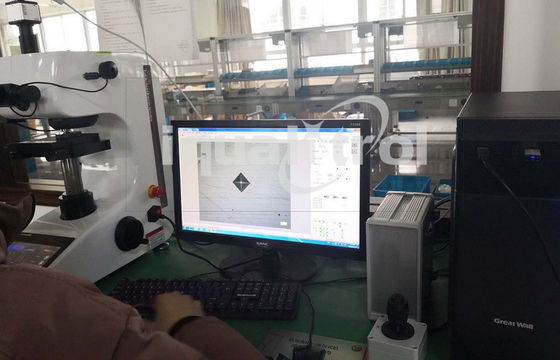

เครื่องทดสอบความแข็ง Micro Vickers และโต๊ะ XY อัตโนมัติถูกควบคุมโดยซอฟต์แวร์คอมพิวเตอร์ และแสดงภาพรอยกดบนหน้าจอคอมพิวเตอร์
ด้วยการอ่านอัตโนมัติและการอ่านด้วยตนเอง สามารถวัดค่าความแข็ง HV, ความลึกของการแข็งตัว, ความหนาของฟิล์ม, ระยะห่างระหว่างสองจุดของโลหะและวัสดุที่ไม่ใช่โลหะบางชนิด และฟิล์มต่างๆ ได้อย่างแม่นยำ
นอกจากนี้ยังสามารถถ่ายภาพพื้นผิวโลหะและพิมพ์ด้วยอัตราคงที่ ฯลฯ ระบบนี้ได้ก้าวข้ามวิธีการทดสอบแบบดั้งเดิม บรรลุการทดสอบความแข็งแบบอัตโนมัติเต็มรูปแบบ ความแม่นยำสูง ความสามารถในการทำซ้ำสูง และเป็นอุปกรณ์สำคัญสำหรับการวิเคราะห์วัสดุ
ข้อมูลจำเพาะทางเทคนิค:
| รุ่น | iVick-453MC3 | |
| แรงทดสอบ | gf | 10gf, 25gf, 50gf, 100gf, 200gf, 300gf, 500gf, 1000gf |
| N | 0.098N, 0.246N, 0.49N, 0.98N, 1.96N, 2.94N, 4.90N, 9.80N | |
| ช่วงทดสอบ | 1HV~2967HV | |
| โหมดทดสอบ | HV/HK | |
| วิธีการโหลด | อัตโนมัติ (โหลด/คงค้าง/ยกเลิกการโหลด) | |
| ป้อมปืน | เปลี่ยนอัตโนมัติ | |
| มาตราส่วนการแปลง | HK, HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HS, HB | |
| การส่งออกข้อมูล |
เครื่องพิมพ์ในตัว รายงาน WORD หรือ EXCEL พร้อมแผนภูมิเส้นโค้ง |
|
| การอ่านค่าความแข็ง | การแสดงรอยกดและการวัดอัตโนมัติบน PC | |
| วัตถุประสงค์ | 10x (สังเกต), 40x (วัด) | |
| เลนส์ตา | 10x | |
| กำลังขยายรวม | 100x, 400x | |
| ความละเอียด | 0.0625μm | |
| เวลาคงค้าง | 0~60 วินาที | |
| แหล่งกำเนิดแสง | หลอดฮาโลเจน | |
| โต๊ะมอเตอร์ | ขนาด: 100×100 มม.; ระยะเคลื่อนที่: 50×50 มม.; ความละเอียด: 0.002 มม. | |
| พื้นที่แนวตั้ง | 100 มม. | |
| ลำคอ | 98 มม. | |
| แหล่งจ่ายไฟ | AC220V, 50Hz | |
| มาตรฐานการดำเนินการ | ISO 6507, ASTM E384, JIS Z2244, GB/T 4340.2 | |
| ขนาด | 480×325×545 มม., ขนาดบรรจุ: 600×360×800 มม. | |
| น้ำหนัก | น้ำหนักสุทธิ: 31 กก., น้ำหนักรวม: 44 กก. | |
ฟังก์ชันซอฟต์แวร์:
| การเชื่อมโยงระบบ | ผ่านอินเทอร์เฟซการสื่อสาร ทำให้ระบบเชื่อมโยงกับเครื่องทดสอบความแข็ง |
| การเชื่อมโยงแรงดัน | เมื่อแปลงแรงทดสอบ ระบบจะรับรู้การเปลี่ยนแปลงแรงทดสอบและแสดงผลแบบเรียลไทม์ |
| การเชื่อมโยงป้อมปืน | ซอฟต์แวร์ควบคุมการเปลี่ยนระหว่างวัตถุประสงค์และตัวกดโดยไม่ต้องควบคุมด้วยตนเอง |
| การเชื่อมโยงการโหลด | ซอฟต์แวร์ควบคุมการโหลดโดยไม่ต้องควบคุมด้วยตนเอง |
| การเชื่อมโยงการวัด | ซอฟต์แวร์ควบคุมป้อมปืน โหลด และอ่านค่าความแข็ง Vickers โดยตรง |
| การเชื่อมโยงแหล่งกำเนิดแสง | โฟกัสอัตโนมัติ |
| การจับภาพ | แสดงภาพความแข็งแบบเรียลไทม์ จัดเก็บและพิมพ์ภาพ |
| การวัดอัตโนมัติ | ค้นหามุมทั้งสี่ของรอยกดโดยอัตโนมัติด้วยความเร็วสูงและข้อมูลที่แม่นยำ มีอัลกอริทึมระดับมืออาชีพมากมายที่เหมาะสำหรับรอยกดที่แตกต่างกัน วัดอย่างต่อเนื่องและทันทีที่พิกัดที่ระบุเมื่อโหลด |
| การค้นหาจุดอัตโนมัติ | ระบบจะค้นหามุมที่ดีที่สุดใกล้กับมุมทั้งสี่ของรอยกดโดยอัตโนมัติ ลดข้อผิดพลาดของมนุษย์ได้อย่างมาก |
| การวัดแนวทแยง | คลิกที่มุมซ้ายบนและมุมขวาล่างของรอยกด คุณสามารถอ่านค่าความแข็งได้ |
| การวัดสี่จุด | คลิกที่สี่จุดของรอยกด และคุณสามารถอ่านค่าความแข็งได้ |
| การแปลงความแข็ง | ตามมาตรฐานแห่งชาติ แปลงค่าความแข็งระหว่าง Brinell, Rockwell, Vickers, Knoop โดยอัตโนมัติ แสดงผลแบบเรียลไทม์ |
| รายงานกราฟิก | บันทึกข้อมูลการวัดอัตโนมัติ สร้างกราฟความแข็ง-ความลึกอัตโนมัติ บันทึกหรือพิมพ์กราฟความแข็ง-ความลึกและการวัดรอยกดทั้งหมด บันทึกหรือพิมพ์ภาพรอยกดและค่าความแข็งของรอยกดปัจจุบัน รายงานทั้งหมดจะถูกบันทึกในไฟล์ WORD |
| สถิติผลลัพธ์ | ส่งออกผลการวัดหลายรายการของรอยกดโดย EXCEL และนับจำนวนการวัด ค่าสูงสุด ค่าต่ำสุด ค่าเฉลี่ย ความแปรปรวน ฯลฯ ของความแข็งโดยอัตโนมัติ |
| การควบคุมการเชื่อมโยง | ผ่านอินเทอร์เฟซการสื่อสาร ระบบจะรับรู้การเปลี่ยนแปลงแรงทดสอบ ควบคุมป้อมปืน โหลด และอ่านค่าโดยตรง |
| การเคลื่อนที่อัตโนมัติ | ติดตั้งโต๊ะทดสอบอัตโนมัติ X-Y ความแม่นยำสูง |
| การระบุอัตโนมัติ | เทคโนโลยีการระบุรอยกดอัตโนมัติชั้นนำ อ่าน D1 / D2 และค่า HV ใน 0.3 วินาที |
| ประสิทธิภาพที่เสถียร | สามารถอ่านรอยกดที่ไม่ใช่กระจกขัดเงา แสงไม่สม่ำเสมอ ไม่อยู่ตรงกลางได้โดยอัตโนมัติ |
| ฟังก์ชันที่ทรงพลัง | เช่น การอ่านด้วยตนเอง การอ่านอัตโนมัติ การแปลงความแข็ง กราฟความแข็ง-ความลึก ภาพรอยกด รายงานรูปภาพและข้อความ |
| ใช้งานง่าย | ผ่านการสอบเทียบบล็อกความแข็ง สอดคล้องกับพฤติกรรมของผู้ใช้ สามารถใช้งานได้ตามปกติหลังจากการฝึกอบรมครึ่งวัน |
| การอ่านอัตโนมัติ | อัลกอริทึมต้นฉบับของการอ่านอัตโนมัติเพื่ออ่านรอยกดที่หลากหลายด้วยความเร็วสูงและความแม่นยำสูง |
| ความสามารถในการทำซ้ำที่ดี | เป็นการอ่านอัตโนมัติที่มีความสามารถในการทำซ้ำสูงและสามารถตอบสนองความต้องการของผู้ใช้มืออาชีพ |
| การสแกนอัตโนมัติ | สามารถสแกนขอบและรูปร่างของตัวอย่างได้โดยอัตโนมัติ |
การกำหนดค่าคอมพิวเตอร์:
1. คอมพิวเตอร์: คอมพิวเตอร์ Lenovo (หน่วยความจำ 2G, ฮาร์ดดิสก์ 500G, หน้าจอ LCD 19 นิ้ว)
2. เครื่องพิมพ์อิงค์เจ็ท
3. ระบบปฏิบัติการ: WIN XP, WIN7
4. ระบบถ่ายภาพดิจิทัล
ความละเอียดสูง: 130 ล้านพิกเซล (1280×1024)
การจับภาพความเร็วสูง: ความละเอียด 1280×1024: 25 FPS
ความละเอียดสูง: ภาพขาวดำและความคมชัดดีขึ้น
ขนาดพื้นผิวเป้าหมาย: 1/2 นิ้ว
5. โต๊ะทดสอบอัตโนมัติ X-Y
ขนาดโต๊ะ: 100×100×50 มม.
ระยะเคลื่อนที่สูงสุด: 50×50 มม.
ขั้นต่ำ: น้อยกว่า 2μm
ความเร็วในการเคลื่อนที่: ปรับได้
โหมดควบคุม: ควบคุมด้วยตนเอง ควบคุมด้วยไฟฟ้า ควบคุมด้วยคอมพิวเตอร์
6. โต๊ะทดสอบ X-Y - โหมดควบคุมด้วยคอมพิวเตอร์
การเคลื่อนที่ตำแหน่ง: โต๊ะทดสอบเคลื่อนที่ไปยังการตั้งค่าซอฟต์แวร์โดยตรง
การเคลื่อนที่จุด: เลือกจุดใดก็ได้ของตัวอย่าง ย้ายไปยังใต้ตัวกด
การเคลื่อนที่ตามทิศทาง: คลิกแปดทิศทางเพื่อให้โต๊ะทดสอบเคลื่อนที่ และสามารถตั้งค่าขั้นตอนการเคลื่อนที่ได้
การเคลื่อนที่ตามอำเภอใจ: คลิกทิศทางใดก็ได้เพื่อให้โต๊ะทดสอบเคลื่อนที่ และทำให้ผู้ใช้เรียกดูพื้นผิวชิ้นงานได้ง่าย
การเคลื่อนที่ด้วยความเร็วแปรผัน: มีสองความเร็ว (เร็วและช้า) เมื่อเคลื่อนที่โต๊ะทดสอบ และความเร็วสามารถเลือกและปรับได้
ฟังก์ชันอื่นๆ: การตั้งค่าตำแหน่งเดิมตามอำเภอใจ การรีเซ็ตอัตโนมัติ ขีดจำกัดเชิงกล และคุณสมบัติระดับมืออาชีพอื่นๆ เพื่อตอบสนองความต้องการที่หลากหลาย
7. วิธีการวัด
โหมดอัตโนมัติ — โต๊ะทดสอบเคลื่อนที่อัตโนมัติ (ทิศทาง X, Y, Z) + การอ่านอัตโนมัติ
โหมดแมนนวล 1 — โหลดอัตโนมัติ + การวัดเส้นขีดด้วยตาของมนุษย์
โหมดแมนนวล 2 — โต๊ะทดสอบเคลื่อนที่ด้วยตนเอง + โฟกัสด้วยตนเอง + การวัดอัตโนมัติ/แมนนวล
8. การอ่านอัตโนมัติ/แมนนวล
เวลาอ่านอัตโนมัติ: เวลาอ่านรอยกดเดียวประมาณ 300 มิลลิวินาที
ความแม่นยำในการวัดอัตโนมัติ: 0.1μm
ความสามารถในการทำซ้ำในการวัดอัตโนมัติ: ±0.8%
การอ่านด้วยตนเอง: เลือกด้วยตนเอง ค้นหาจุดอัตโนมัติ การวัด 4 จุด การวัดแนวทแยง 2 จุด
9. การบันทึก/ส่งออกผลลัพธ์
บันทึก/ส่งออกข้อมูลการวัดและพารามิเตอร์การทดลอง รวมถึง D1, D2, HV, X, Y ฯลฯ
บันทึก/ส่งออกรายงานความลึกของชั้นแข็งตัวที่มีประสิทธิภาพ
บันทึก/ส่งออกรูปภาพ
การจัดส่งมาตรฐาน:
| ชื่อ | จำนวน | ชื่อ | จำนวน |
| ตัวเครื่องหลัก | 1 ชุด | 10X เลนส์ตาสำหรับวัดดิจิทัล | 1 ชิ้น |
| ตัวกด Diamond Micro Vickers | 1 ชิ้น | 10X, 40X วัตถุประสงค์ | แต่ละชิ้น 1 ชิ้น |
| น้ำหนัก | 6 ชิ้น | แกนน้ำหนัก | 1 ชิ้น |
| โต๊ะทดสอบมอเตอร์ | 1 ชิ้น | โต๊ะทดสอบแบบแบน | 1 ชิ้น |
| โต๊ะทดสอบชิ้นงานบาง | 1 ชิ้น | โต๊ะทดสอบแบบยึดเส้นใย | 1 ชิ้น |
| สกรูปรับระดับแนวนอน | 4 ชิ้น | ระดับ | 1 ชิ้น |
| ฟิวส์ 1A | 2 ชิ้น | หลอดฮาโลเจน 12V, 15~20W | 1 ชิ้น |
| สายไฟ | 1 ชิ้น | ไขควง | 2 ชิ้น |
| บล็อกความแข็ง 400~500 HV0.2 | 1 ชิ้น | บล็อกความแข็ง 700~800 HV1 | 1 ชิ้น |
| ฝาครอบกันฝุ่น | 1 ชิ้น | คู่มือการใช้งาน | 1 ชุด |
| คอมพิวเตอร์ (ฮาร์ดดิสก์: 500G, หน่วยความจำ: 2G, หน้าจอ LCD 19 นิ้ว) | 1 ชุด | เครื่องพิมพ์อิงค์เจ็ท | 1 ชุด |
| กล้อง CCD | 1 ชุด | 1.5X อะแดปเตอร์ | 1 ชิ้น |
| USB Softdog | 1 ชิ้น | สายควบคุม | 1 ชิ้น |
| สาย RS232 | 1 ชิ้น | กล่องควบคุมโต๊ะทดสอบมอเตอร์ | 1 ชิ้น |
| ซอฟต์แวร์วัดผล | 1 ชิ้น |
