| เจที21เอ: | เส้นผ่านศูนย์กลาง 350 มม. แบบตั้งพื้น | เอ็กซ์วาย ทราเวล: | 200*100มม |
|---|---|---|---|
| ภาพ: | ย้อนกลับ | ความแม่นยำ: | (3+ลิตร/75)ไมโครเมตร |
| กำลังรับน้ำหนัก: | 5กก | การอ่านข้อมูลดิจิตอล: | DP100 |
| เน้น: | กล้องส่องตรวจแบบมือถือจอ LCD,กล้องส่องตรวจแบบมือถือ HD720P,กล้องส่องตรวจแบบมือถือ |
||

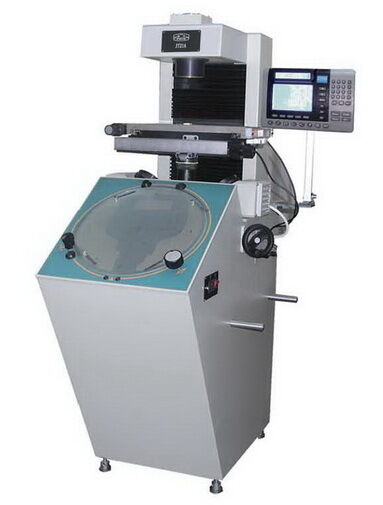

เครื่องวัดโปรไฟล์ดิจิทัลแบบตั้งพื้น Φ350 มม. JT21A พร้อม DP100
ดาวน์โหลดข้อมูลทางเทคนิค: เครื่องวัดโปรไฟล์ JT21A
คุณสมบัติและช่วงการใช้งาน:
เครื่อง iqualitrol JT21A สามารถทดสอบรูปทรงโปรไฟล์ หน้าตัด และพื้นผิวของชิ้นงานที่ซับซ้อนต่างๆ ได้อย่างมีประสิทธิภาพ เช่น แม่แบบ ชิ้นส่วนปั๊ม ลูกเบี้ยว เฟือง เครื่องมือขึ้นรูป เมอร์เซอไรซ์ เป็นต้น
เนื่องจากมีหน้าจอฉายภาพที่เอียงไปด้านหน้า จึงเหมาะสำหรับการวัดและทดสอบเปรียบเทียบ เช่น การฉายภาพและการสังเกตโปรไฟล์และรูปทรงของชิ้นงาน เป็นต้น
เครื่อง iqualitrol JT21A ถูกนำไปใช้อย่างแพร่หลายในโรงงานและสถานีวัดของอุตสาหกรรมต่างๆ เช่น เครื่องจักร เครื่องมือและอุปกรณ์ นาฬิกา แม่พิมพ์ และอิเล็กทรอนิกส์ เป็นต้น
ข้อมูลจำเพาะทางเทคนิค:
| รุ่น | JT21A |
| หน้าจอฉายภาพ | φ350 มม. |
| ช่วงการหมุน | 0°~360° |
| ความละเอียดของมุมหมุน | 1′ |
| ความแม่นยำของมุมหมุน | 4′ |
| กำลังขยายของเลนส์วัตถุ | 5X 10X 20X 50X |
| ระยะภาพของเลนส์วัตถุ | φ70 มม. φ35 มม. φ17.5 มม. φ7 มม. |
| ระยะห่างการทำงานของเลนส์วัตถุ | 163.1 มม. 89.05 มม. 57.2 มม. 58 มม. |
| ข้อผิดพลาดของกำลังขยาย | 0.08% |
| ช่วงพิกัด X (มม.) | 200 มม. |
| ช่วงพิกัด Y (มม.) | 100 มม. |
| พิกัด Z (การโฟกัส)(มม.) | 0~100 มม. |
| พื้นที่โต๊ะทำงาน | 380 มม. × 230 มม. |
| ความละเอียด | 0.001 มม. |
| ภาพ | กลับด้าน |
| ความแม่นยำของเครื่องมือ | (3+L/75)μm |
| ความสามารถในการรับน้ำหนัก | 5 กก. |
| ขนาดโดยรวม (มม.) | 854 × 480 × 1401 |
| แสงส่งผ่าน | หลอดฮาโลเจนทังสเตน 12V 100W |
| แสงสะท้อน | หลอดฮาโลเจนทังสเตน 12V 100W |
| แรงดันไฟฟ้าที่กำหนด | AC220V/50HZ/1PH |
| น้ำหนักเครื่องหลัก | 138 กก. |
