รายละเอียดสินค้า:
การชำระเงิน:
|
| พิสัย: | ช่วงความแข็ง 1HV~2967HV | โหมดทดสอบ: | HV, ตัวเลือก HK |
|---|---|---|---|
| ปราการ: | ป้อมปืนกล | วัตถุประสงค์: | 10x (สังเกต), 40x (วัด) |
| แนวตั้ง: | 100 มม. | ตามแนวนอน: | 98 มม |
| เน้น: | เครื่องทดสอบความแข็งไมโครวิคเกอร์ 100 มม. เครื่องทดสอบความแข็งไมโครอัตโนมัติ,automatic microhardness tester |
||
เครื่องทดสอบความแข็งแบบไมโครวิกเกอร์สพร้อมป้อมปืนอัตโนมัติ Vertical Space 100 มม. พร้อมช่องมองภาพ 10X
ดาวน์โหลดข้อมูลทางเทคนิค:

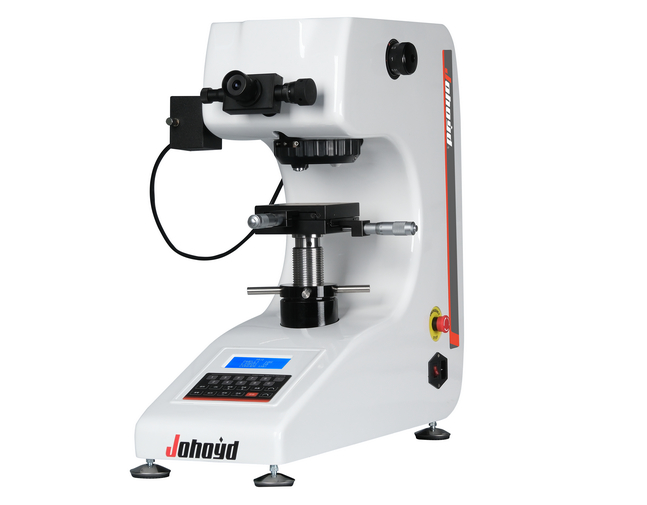

iqualitrol เครื่องทดสอบความแข็งแบบไมโครวิกเกอร์ส HV-1000Z
บทนำโดยย่อ:
1, iqualitrol HV-1000Z Motorized Turret เครื่องทดสอบความแข็งแบบไมโครวิกเกอร์สใช้การออกแบบที่แม่นยำของออปติก กลไก และคุณสมบัติทางไฟฟ้า ทำให้ภาพรอยเว้าคมชัดขึ้น และได้รับการวัดที่แม่นยำยิ่งขึ้น
2, HV-1000Z สามารถแสดงโหมดการทดสอบ แรงทดสอบ เวลาพัก จำนวนการทดสอบ มาตราส่วนการแปลงบนหน้าจอได้โดยตรง เพียงป้อนเส้นทแยงมุมของรอยเว้าเพื่อให้ได้ค่าความแข็งและแสดงบนหน้าจอ
3, HV-1000Z สามารถติดตั้งหัวกด Knoop เสริมเพื่อวัดความแข็ง Knoop รองรับการติดตั้งระบบวัดภาพอัตโนมัติ CCD
ขอบเขตการใช้งาน:
เหมาะสำหรับโลหะเหล็ก โลหะนอกกลุ่มเหล็ก ส่วนบาง IC สารเคลือบ โลหะหลายชั้น แก้ว เซรามิก อาเกต อัญมณี ส่วนพลาสติกบาง ฯลฯ การทดสอบความแข็ง เช่น ความลึกและรูปสี่เหลี่ยมคางหมูของชั้นคาร์บอนและชั้นแข็งตัว
ข้อมูลจำเพาะทางเทคนิค:
| รุ่น | HV-1000Z | |
| แรงทดสอบ | gf | 10gf, 25gf, 50gf, 100gf, 200gf, 300gf, 500gf, 1000gf |
| N | 0.098N, 0.246N, 0.49N, 0.98N, 1.96N, 2.94N, 4.90N, 9.80N |
|
| ช่วงการทดสอบ | 1HV~2967HV | |
| โหมดการทดสอบ | HV, HK (หัวกด Knoop & บล็อกทดสอบเสริม) | |
| วิธีการโหลด | อัตโนมัติ (โหลด/พัก/ปลด) | |
| ป้อมปืน | ป้อมปืนแบบมีมอเตอร์ | |
| มาตราส่วนการแปลง | HK, HRA, HRB, HRC, HRD, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HBW | |
| วัตถุประสงค์ | 10X (สังเกต), 40X (วัด) | |
| ช่องมองภาพ | 10X กล้องจุลทรรศน์อ่านค่า | |
| กำลังขยายรวม | 100x, 400x | |
| ความละเอียด | 0.25μm | |
| เวลาพัก | 0~60s | |
| แหล่งกำเนิดแสง | หลอดฮาโลเจน | |
| โต๊ะทดสอบ X-Y | ขนาด: 100×100 มม.; ระยะเคลื่อนที่: 25×25 มม.; ความละเอียด: 0.01 มม. |
|
| ความสูงสูงสุดของชิ้นงาน | 100 มม. | |
| คอ | 98 มม. | |
| แหล่งจ่ายไฟ | AC220V/50Hz/1Ph, AC110V/60Hz/1Ph | |
| ดำเนินการตามมาตรฐาน | ISO 6507, ASTM E384, JIS Z2244,GB/T 4340.2 | |
| ขนาด | 480×325×545 มม., ขนาดบรรจุ: 600×360×800 มม. | |
| น้ำหนัก | น้ำหนักสุทธิ: 31 กก., น้ำหนักรวม: 44 กก. | |
รายการบรรจุ:
| ชื่อ | จำนวน | ชื่อ | จำนวน |
| ตัวเครื่องหลัก | 1 ชุด | กล้องจุลทรรศน์อ่านค่า 10x | 1 ชิ้น |
| หัวกดเพชรไมโครวิกเกอร์ส | 1 ชิ้น | วัตถุประสงค์ 10x, 40x | อย่างละ 1 ชิ้น |
| น้ำหนัก | 6 ชิ้น | แกนน้ำหนัก | 1 ชิ้น |
| โต๊ะทดสอบแบบไขว้ | 1 ชิ้น | โต๊ะทดสอบยึดแบบแบน | 1 ชิ้น |
| โต๊ะทดสอบชิ้นงานบาง | 1 ชิ้น | โต๊ะทดสอบยึดไส้หลอด | 1 ชิ้น |
| สกรูปรับระดับแนวนอน | 4 ชิ้น | ระดับ | 1 ชิ้น |
| ฟิวส์ 1A | 2 ชิ้น | หลอดฮาโลเจน 12V/15~20W | 1 ชิ้น |
| สายไฟ | 1 ชิ้น | ไขควง | 2 ชิ้น |
| บล็อกความแข็ง 400~500 HV0.2 | 1 ชิ้น | บล็อกความแข็ง 700~800 HV1 | 1 ชิ้น |
| ฝาครอบกันฝุ่น | 1 ชิ้น | คู่มือการใช้งาน | 1 ฉบับ |
วิธีการทดสอบความแข็งวิกเกอร์ส:
วิธีการทดสอบความแข็งวิกเกอร์สประกอบด้วยการกดวัสดุทดสอบด้วยหัวกดเพชร ในรูปแบบของปิรามิดด้านขวาที่มีฐานสี่เหลี่ยมและมุม 136 องศาระหว่างด้านตรงข้ามที่ต้องรับภาระ 1 ถึง 100 kgf โดยปกติจะใช้โหลดเต็มที่นาน 10 ถึง 15 วินาที
วัดเส้นทแยงมุมสองเส้นของรอยเว้าที่เหลืออยู่บนพื้นผิวของวัสดุหลังจากนำโหลดออกโดยใช้กล้องจุลทรรศน์และคำนวณค่าเฉลี่ยของเส้นทแยงมุมนั้น คำนวณพื้นที่ของพื้นผิวลาดเอียงของรอยเว้า ความแข็งวิกเกอร์สคือผลหารที่ได้จากการหารโหลด kgf ด้วยพื้นที่ตารางมิลลิเมตรของรอยเว้า
เมื่อกำหนดเส้นทแยงมุมเฉลี่ยของรอยเว้าแล้ว ความแข็งวิกเกอร์สอาจคำนวณได้จากสูตร แต่สะดวกกว่าในการใช้ตารางการแปลง
ความแข็งวิกเกอร์สควรรายงานเช่น 800 HV/10 ซึ่งหมายความว่าความแข็งวิกเกอร์ส 800 ได้รับโดยใช้แรง 10kgf การตั้งค่าโหลดที่แตกต่างกันหลายแบบให้ตัวเลขความแข็งที่เหมือนกันในวัสดุที่เป็นเนื้อเดียวกัน ซึ่งดีกว่าการเปลี่ยนมาตราส่วนโดยพลการด้วยวิธีการทดสอบความแข็งอื่นๆ
ข้อดีของการทดสอบความแข็งวิกเกอร์สคือสามารถอ่านค่าได้อย่างแม่นยำอย่างยิ่ง และใช้หัวกดเพียงประเภทเดียวสำหรับโลหะและการรักษาพื้นผิวทุกประเภท แม้ว่าจะปรับเปลี่ยนได้ทั้งหมดและแม่นยำมากสำหรับการทดสอบวัสดุที่อ่อนนุ่มและแข็งที่สุดภายใต้ภาระที่แตกต่างกัน เครื่องวิกเกอร์สเป็นหน่วยตั้งพื้นซึ่งมีราคาแพงกว่าเครื่อง Brinell หรือ Rockwell
