รายละเอียดสินค้า:
การชำระเงิน:
|
| การออกข้อมูล: | เครื่องพิมพ์ขนาดเล็กในตัว RS232 | ปราการ: | ป้อมปืนอัตโนมัติ |
|---|---|---|---|
| วัตถุประสงค์: | 10x (สังเกต), 40x (วัด) | ช่องมองภาพ: | ช่องมองภาพดิจิตอล 10X |
| แนวตั้ง: | 100มม | แนวนอน: | 98 มม |
| เน้น: | เครื่องทดสอบความแข็งไมโครวิคเกอร์,เครื่องทดสอบความแข็งไมโครอัตโนมัติ |
||

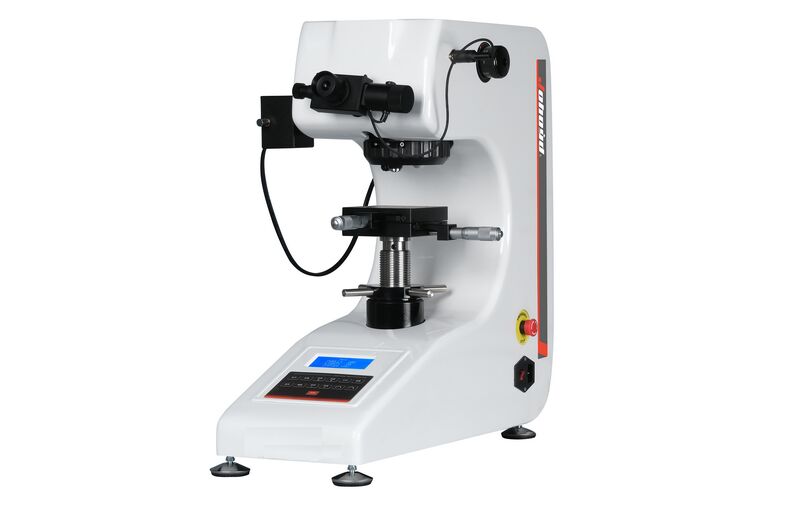

เครื่องทดสอบความแข็งแบบดิจิทัล 10X Eyepiece Micro Vickers พร้อมหอกมือและ C-MOUNT
ข้อมูลเทคนิค ดาวน์โหลด:
iqualitrol Micro Vickers Hardness Tester HVS-1000 เครื่องทดสอบความแข็งแรง
ลักษณะ:
iqualitrol HVS-1000Z Digital Micro Vickers hardness tester ใช้การออกแบบความละเอียดพิเศษของออตติกส์, คุณสมบัติทางกลและไฟฟ้า, ทําให้ภาพที่ระบาดชัดเจนขึ้นและได้รับการวัดที่แม่นยํามากขึ้น.
ด้วยเครื่องวัดดิจิตอล oculist ไม่มีความจําเป็นต้องตรวจสอบตารางหรือการใส่เส้นแยกของ indentation, มันสามารถแสดงโดยตรงการทดสอบโหมด, พลังการทดสอบ, ความยาว indentation, เวลาพักจํานวนการทดสอบและขนาดการแปลง.
ตราบใดที่คุณกดปุ่มเล่มตาหลังจากวัดความยาวของ indentation, มันสามารถได้รับค่าความแข็งและแสดงบนจอโดยอัตโนมัติ.
ผลการทดสอบสามารถพิมพ์ออกโดยเครื่องพิมพ์ที่ติดตั้ง และด้วยอินเตอร์เฟซ RS232 สําหรับเชื่อมต่อกับคอมพิวเตอร์
มีให้ติดตั้งเครื่องปรับความแข็งแบบ Knoop แบบเลือก เพื่อวัดความแข็งแบบ Knoop
การสนับสนุนในการจัดตั้งอุปกรณ์วัดวิดีโอ LCD และระบบวัดภาพ CCD อัตโนมัติ
ข้อมูลการใช้งาน:
| รุ่น | HVS-1000Z | |
| พลังการทดสอบ | gf | 10gf 25gf 50gf 100gf 200gf 300gf 500gf 1000gf |
| N | 00.098N, 0.246N, 0.49N, 0.98N 1.96N, 2.94N, 4.90N, 9.80N |
|
| ระยะทดสอบ | 1HV ~ 2967HV | |
| รูปแบบการทดสอบ | HV, HK (ไม่จํากัด Knoop indenter และ block การทดสอบ) | |
| วิธีการบรรทุก | อัตโนมัติ (การบรรจุ/การพัก/การบรรจุ) | |
| ปราสาท | ปราสาทมือ | |
| ขนาดการแปลง | HK, HRA, HRB, HRC, HRD, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HBW | |
| การออกข้อมูล | เครื่องพิมพ์ที่ติดตั้ง อินเตอร์เฟซ RS232 | |
| เป้าหมาย | 10x (สังเกต) 40x (วัด) | |
| วงตา | 10x | |
| การขยายขนาดทั้งหมด | 100x, 400x | |
| การแก้ไข | 00.0625μm | |
| เวลาพัก | 0 ~ 60s | |
| แหล่งแสง | โคมไฟฮาโลเจน | |
| ตารางทดสอบ X-Y | ขนาด: 100 × 100 มิลลิเมตร; การเดินทาง: 25 × 25 มิลลิเมตร ความละเอียด: 0.01mm |
|
| ขนาดสูงของตัวอย่าง | 100 มม. | |
| กลาก | 98 มม. | |
| พลังงาน | AC220V/50Hz/1Ph, AC110V/60Hz/1Ph | |
| การดําเนินการตามมาตรฐาน | ISO 6507, ASTM E384, JIS Z2244, GB/T 43402 | |
| ขนาด | 480×325×545 มิลลิเมตร ขนาดบรรจุ: 600×360×800 มิลลิเมตร | |
| น้ําหนัก | น้ําหนักสะสม: 31 กิโลกรัม น้ําหนักรวม: 44 กิโลกรัม | |
รายการบรรจุ:
| ชื่อ | Qty | ชื่อ | Qty |
| เครื่องมือส่วนใหญ่ | 1 ชุด | 10x เครื่องตาดิจิตอล | 1 บาท |
| ไดมอนด์ วิคเกอร์ส อินเดนเตอร์ | 1 บาท | 10x, 40x เป้าหมาย | แต่ละ 1 pc |
| น้ําหนัก | 6 ชิ้น | แกนน้ําหนัก | 1 บาท |
| ตารางทดสอบ XY | 1 บาท | การทดสอบ Anvil Clamping แบน | 1 บาท |
| เครื่องทดสอบตัวอย่างบาง | 1 บาท | การทดสอบ Anvil แคลมปลาเมนต์ | 1 บาท |
| สกรูควบคุมแนวราบ | 4 ชิ้น | ระดับ | 1 บาท |
| ฟิวส์ 1A | 2 ชิ้น | หลอดฮาโลเจน 12V,15~20W | 1 บาท |
| สายไฟฟ้า | 1 บาท | หมอนี่ | 2 ชิ้น |
| ความแข็งของบล็อก 400 ~ 500HV02 | 1 บาท | ความแข็งของบล็อก 700 ~ 800 HV1 | 1 บาท |
| ผนังป้องกันฝุ่น | 1 บาท | คู่มือการใช้งาน | 1 ฉบับ |
ระดับการใช้งาน:
เหมาะสําหรับโลหะเหล็ก, โลหะไม่เหล็ก, ผนังบาง IC, การเคลือบ, โลหะพลาสติก; แก้ว, เซรามิค, agate, หินมีค่า, ผนังบางพลาสติก, ฯลฯ;การทดสอบความแข็ง เช่น การทดสอบความลึกและทราเพซียมของชั้นที่มีคาร์บอน และการทดสอบชั้นที่แข็งแรง.
วิธีการทดสอบความแข็ง Vickers ประกอบด้วยการดึงวัสดุทดสอบด้วยเครื่องดึงเพชรในรูปร่างของพีระมิดขวาที่มีฐานสี่เหลี่ยมและมุม 136 องศาระหว่างหน้าตรงข้ามที่ได้รับภาระจาก 1 ถึง 100 kgf. ความจูงเต็มปกติจะใช้สําหรับ 10 ถึง 15 วินาที
การวัดสองเส้นฉากของรอยที่เหลือในพื้นผิวของวัสดุหลังจากการถอดภาระด้วยกล้องจุลทรรศน์และคํานวณค่าเฉลี่ยของพวกเขาพื้นที่ของพื้นผิวชันของ indentation ได้คํานวณความแข็ง Vickers คือส่วนที่ได้รับจากการหารภาระ kgf กับพื้นที่ที่กว้างในมิลเมตรสแควร์
เมื่อการกําหนดค่าเฉลี่ยของเส้นแยกของการถักได้ ความแข็ง Vickers สามารถคํานวณจากสูตร แต่สะดวกกว่าที่จะใช้ตารางการแปลง
ความแข็งแรงของ Vickers ควรรายงานว่า 800 HV/10, ซึ่งหมายความว่าความแข็งแรงของ Vickers 800, ได้รับการใช้แรง 10kgf.การตั้งค่าการบรรทุกที่แตกต่างกันหลายอย่าง ให้เลขความแข็งที่เหมือนกันจริงบนวัสดุแบบเดียวกันซึ่งดีกว่าการเปลี่ยนขนาดอย่างสุ่มกับวิธีการทดสอบความแข็งอื่น ๆ มาก
ข้อดีของการทดสอบความแข็งแรงของวิคเกอร์ส์คือการอ่านที่แม่นยํามาก สามารถนําไปใช้ได้ และมีเพียงชนิดหนึ่งของเครื่องบดที่ใช้สําหรับทุกชนิดของโลหะและการรักษาพื้นผิวถึงแม้ว่าสามารถปรับปรุงได้อย่างละเอียด และมีความแม่นยําในการทดสอบวัสดุที่อ่อนและแข็งแรงที่สุดภายใต้ภาระที่แตกต่างกัน เครื่อง Vickers เป็นหน่วยยืนพื้นที่แพงกว่าเครื่อง Brinell หรือ Rockwell
