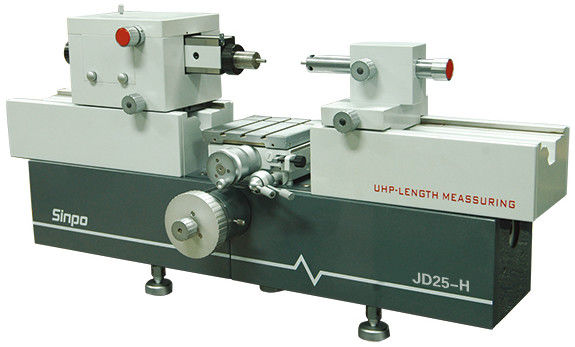

JD25H เครื่องวัดความยาวสากล

JD25H JD25C เครื่องวัดความยาวอเนกประสงค์พร้อมการประมวลผลข้อมูลความแม่นยำสูง

เครื่องวัดความยาวอเนกประสงค์พร้อมการประมวลผลข้อมูลความแม่นยำสูง

คุณสมบัติหลัก:

1, ฐานเหล็กหล่อคุณภาพสูงหลังจากการบ่มตามธรรมชาติเป็นเวลานาน ให้ความเสถียรที่ดี

2, แกนวัดหลักใช้การออกแบบสี่เหลี่ยมที่ปรับให้เหมาะสมเพื่อให้มั่นใจในเสถียรภาพของประสิทธิภาพการเคลื่อนที่ระหว่างการวัด

3, มีอุปกรณ์เสริมที่มีประสิทธิภาพมากมายเพื่อตอบสนองความต้องการในการวัดที่แตกต่างกัน

4, เครื่องมือนี้ใช้ระบบการวัดความแม่นยำสูง ซึ่งเป็นไปตามหลักการ Abbe และมีความแม่นยำในการวัดสูง

5, ระบบกริดที่นำเข้าและแผงวงจรย่อยมีความแม่นยำสูงและเสถียรภาพที่เชื่อถือได้

6, ซอฟต์แวร์ฟังก์ชันที่มีประสิทธิภาพสามารถแก้ไขข้อผิดพลาดในการวัดที่เกิดจากค่าบ่งชี้และการเปลี่ยนแปลงอุณหภูมิ และมีฟังก์ชันการตรวจจับจุดกลับอัตโนมัติ

7, JD25-C ใช้ซอฟต์แวร์การวัด 1 มิติและคอมพิวเตอร์ ซึ่งสามารถทำงานได้อย่างสะดวกและมีประสิทธิภาพ

8, JD25-H ใช้ระบบมาตราส่วนกริด Heidenhain ที่มีความแม่นยำสูงและเสถียรภาพที่เชื่อถือได้

ข้อมูลจำเพาะทางเทคนิค:

โต๊ะทำงานอเนกประสงค์

พื้นที่ติดตั้ง: 160 มม. × 160 มม.

ช่วงการปรับความสูง: 0~100 (มม.)

การเคลื่อนที่ตามขวาง: 25 มม.

Y-Gradient: ±3°

การหมุนของโต๊ะทำงาน: ±4°

น้ำหนักบรรทุกที่อนุญาต: 10 กก.

ขนาดที่เหมาะสมสำหรับเส้นผ่านศูนย์กลางภายในของฝาครอบวัด: Φ6H7

ขนาดเส้นผ่านศูนย์กลางภายนอกระหว่างแกนอ้างอิงและเส้นผ่านศูนย์กลางภายในของฝาครอบวัด: Φ6g6

ช่วงการวัด:

ขนาดภายนอก (มม.): การวัดสัมบูรณ์: 0 -100 การวัดสัมพัทธ์: 0- 670

ขนาดภายใน (มม.): เมื่อใช้ตะขอวัดขนาดเล็ก (เมื่อความลึกในการยื่นเข้าสูงสุดถึง 12, ความหนาแขนสูงสุด 50), 10~400

เมื่อใช้ตะขอวัดขนาดใหญ่ (เมื่อความลึกในการยื่นเข้าสูงสุดถึง 50, ความหนาแขนสูงสุด 85), 30~370

ใช้ตะขอวัดไฟฟ้า: 1~60 มม.

ใช้ตะขอวัดอเนกประสงค์: 14~112 มม.

เส้นผ่านศูนย์กลางระหว่างสกรูภายใน (มม.)

เมื่อใช้ตะขอวัดขนาดเล็ก (เส้นผ่านศูนย์กลางสกรูเล็ก 13~30)

เมื่อใช้ตะขอวัดขนาดใหญ่ {เส้นผ่านศูนย์กลางสกรูเล็ก 31 - (70 - ความหนาแขน) ×2}

ระยะพิทช์สกรู (มม.): 0.5~6

เส้นผ่านศูนย์กลางระหว่างสกรูภายนอก (มม.):

สูงสุด: 200, ระยะพิทช์สกรู: 1~6

แรงวัด (N): 0; 1.5; 2.5

ค่าเทียบเท่าการแสดงผลดิจิทัล: 0.0001 มม.

ความแปรผันของค่าที่แสดงบนเครื่องมือ:

เมื่อวัดขนาดภายนอก, 2σ≤0.3μm

เมื่อวัดขนาดภายใน, 2σ≤0.5μm

สภาพแวดล้อมการทำงานของเครื่องมือ:

อุณหภูมิห้องคือ 20°C ±0.5°C และความชื้นสัมพัทธ์ไม่เกิน 60%

ขนาดโดยรวมของเครื่องมือ (มม.): 960 × 390 × 450

น้ำหนักสุทธิของเครื่องมือ: 150 กก.
