| JD-36: | เครื่องวัดความยาวทั่วไป | เจดี-36เอช: | เครื่องวัดความยาวอเนกประสงค์สำหรับการประมวลผลข้อมูลความแม่นยำสูง |
|---|---|---|---|
| แกนการวัดหลัก: | ใช้การออกแบบสี่เหลี่ยมจัตุรัสที่ได้รับการปรับปรุงเพื่อรับประกันความเสถียรของประสิทธิภาพการเคลื่อนที่ | ระบบไฟส่องสว่างแบบตะแกรง: | ใช้อุปกรณ์ส่องสว่างอินฟราเรดที่มีแรงดันไฟฟ้าต่ำ ปริมาณน้อย และอายุการใช้งานยาวนานเป็นแหล่งกำเนิดแสง |
| ระบบวัดความแม่นยําสูง: | สอดคล้องกับหลัก Abbe และมีความแม่นยําในการวัดสูง | โปรแกรมฟังก์ชันที่มีพลัง: | สามารถแก้ไขความผิดพลาดในการวัดที่เกิดจากการแสดงค่าและความแตกต่างของอุณหภูมิ |
| เน้น: | เครื่องวัดความยาวสากลแสงอินฟราเรด,เครื่องวัดความยาวทั่วไป ความแม่นยําสูง |
||

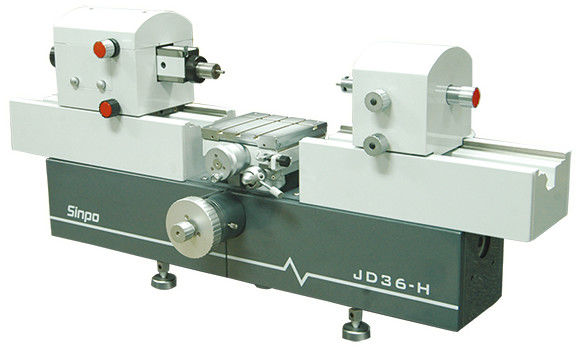

เครื่องวัดความยาวสากล JD36H พร้อมการประมวลผลข้อมูลความแม่นยำสูงแบบอินฟราเรด
คุณสมบัติหลัก:
1. ฐานเหล็กหล่อคุณภาพสูงหลังจากการบ่มตามธรรมชาติเป็นเวลานาน ให้ความเสถียรที่ดี
2. แกนวัดหลักใช้การออกแบบสี่เหลี่ยมที่ปรับให้เหมาะสมเพื่อให้มั่นใจในเสถียรภาพของประสิทธิภาพการเคลื่อนที่ระหว่างการวัด
3. มีอุปกรณ์เสริมที่ทรงพลังมากมายเพื่อตอบสนองความต้องการในการวัดที่แตกต่างกัน
4. ระบบส่องสว่างแบบกริดใช้หลอดอินฟราเรดที่มีแรงดันไฟฟ้าต่ำ ขนาดเล็ก และอายุการใช้งานยาวนานเป็นแหล่งกำเนิดแสง
5. เครื่องมือนี้ใช้ระบบการวัดความแม่นยำสูง ซึ่งเป็นไปตามหลักการ Abbe และมีความแม่นยำในการวัดสูง
6. ระบบกริดนำเข้าและการ์ดแบ่งส่วนมีความแม่นยำสูงและเสถียรภาพที่เชื่อถือได้
7. ซอฟต์แวร์ฟังก์ชันที่ทรงพลังสามารถแก้ไขข้อผิดพลาดในการวัดที่เกิดจากค่าที่แสดงและการเปลี่ยนแปลงอุณหภูมิ และมีฟังก์ชันการตรวจจับจุดกลับอัตโนมัติ
ข้อมูลจำเพาะทางเทคนิค:
ช่วงการวัด (มม.):
ขนาดภายนอก: ก. การวัดโดยตรง 0~100
ข. การวัดแบบดิฟเฟอเรนเชียล 0~750
ขนาดภายใน:
พร้อมก้านวัดขนาดเล็ก (ความลึกของการเจาะสูงสุด 12 มม. ความหนาผนังสูงสุด 50 มม.) 10~480
พร้อมก้านวัดขนาดใหญ่ (ความลึกของการเจาะสูงสุด 50 มม. ความหนาผนังสูงสุด 85 มม.) 30~450
การวัดด้วยอุปกรณ์ไฟฟ้า:
พร้อมก้านวัดไฟฟ้า 1~60
พร้อมก้านวัดสากล 14~112
การแสดงผลแบบดิจิทัล: 0.1 ไมโครเมตร
ความแม่นยำของเครื่องมือ (ภายใต้สภาวะ 20°C ± 0.2°C)
| รุ่น |
ขนาดภายนอก การวัดโดยตรง |
ขนาดภายใน การวัด |
| JD36 | 0.3 ไมโครเมตร | 0.7 ไมโครเมตร |
| JD36-H | 0.2 ไมโครเมตร | 0.6 ไมโครเมตร |
การวัดเกลียว:
การวัดเส้นผ่านศูนย์กลางพิตช์ภายใน:
พร้อมก้านวัดขนาดเล็ก (เส้นผ่านศูนย์กลางเกลียวเล็ก 13~30)
พร้อมก้านวัดขนาดใหญ่ [เส้นผ่านศูนย์กลางเกลียวเล็ก 31~ (70-ความหนาผนัง) × 2]
ระยะพิตช์ของสกรู 0.5~6
การวัดเส้นผ่านศูนย์กลางพิตช์ภายนอก: ค่าสูงสุด: 200
แรงวัด: 0, 1.5, 2.5N
ความแปรผันของค่าที่แสดง:
| รุ่น | การวัดภายนอก | การวัดภายใน |
| JD36 | 0.3 ไมโครเมตร | 0.7 ไมโครเมตร |
| JD36-H | 0.2 ไมโครเมตร | 0.6 ไมโครเมตร |
แท่นทำงานสากล:
พื้นที่ติดตั้ง ประมาณ (160 × 160) มม.
ช่วงการปรับความสูง (0~100) มม.
การเคลื่อนที่ตามขวาง 25 มม.
ช่วงการเอียงรอบแกน Y ±3°
การหมุนแท่นทำงาน ±4°
ความสามารถในการรับน้ำหนัก 10 กก.
ขนาดการรวมกันของปลายสัมผัสเส้นผ่านศูนย์กลางภายใน: Φ6H7
ขนาดการรวมกันของแกนวัดพร้อมปลายสัมผัส: Φ6g6
ขนาดโดยรวมของเครื่องมือ (มม.): 1060 × 390 × 450
น้ำหนักสุทธิของเครื่องมือ: 170 กก.
