รายละเอียดสินค้า:
การชำระเงิน:
|
| ปราการ: | ป้อมปืนอัตโนมัติ (3 หัวกด 2 วัตถุประสงค์) | วัตถุประสงค์: | กำลังขยาย 1x, 2x |
|---|---|---|---|
| ความสูง: | ความสูงของชิ้นงานสูงสุด 260 มม | คอ: | ระยะแนวนอนสูงสุด 150 มม |
| สนับสนุน: | การแปลงความแข็ง | การพิมพ์: | เครื่องพิมพ์ขนาดเล็กในตัว |
| เน้น: | เครื่องทดสอบความแข็งของอัตโนมัติ Brinell,เครื่องทดสอบความแข็งของ Brinell AC110V,เครื่องทดสอบ Brinell |
||

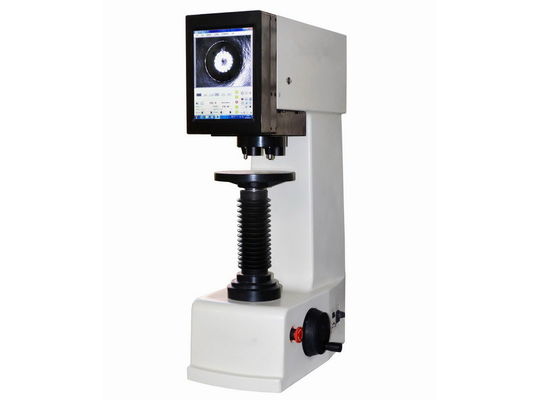

เครื่องทดสอบความแข็งบริเนลล์แบบอัตโนมัติพร้อมระบบยกมอเตอร์และตัวควบคุมแบบสัมผัส
ดาวน์โหลดข้อมูลทางเทคนิค: เครื่องทดสอบความแข็งบริเนลล์ iqualitrol รุ่น iBrin-416A
บทนำ:
เครื่องทดสอบความแข็งบริเนลล์ดิจิทัลอัตโนมัติสามหัวกดสองเลนส์ iqualitrol iBrin-416A ใช้เปลือกหล่อที่มีความแข็งแรงสูงและการออกแบบโครงสร้างที่แม่นยำ โหลดแรงทดสอบถูกควบคุมโดยเซ็นเซอร์ ซึ่งทำให้โครงสร้างทั้งหมดกะทัดรัดและโหลดแรงทดสอบมีความเสถียรและแม่นยำ
กระบวนการทดสอบถูกควบคุมโดย CPU โดยใช้ป้อมปืนอัตโนมัติระหว่างเลนส์และหัวกด การวางตำแหน่งป้อมปืนใช้การจับคู่แบบกลไกและอิเล็กทรอนิกส์สองชั้น ทำให้ความแม่นยำในการวางตำแหน่งสูงขึ้นมาก
ด้วยคอมพิวเตอร์ในตัว ทำให้การตั้งค่าพารามิเตอร์และการแสดงผลโดยตรงทำได้ง่าย และหลีกเลี่ยงการกระตุ้นและความเมื่อยล้าทางสายตาของแหล่งกำเนิดแสงของช่องมองภาพ และลดข้อผิดพลาดในการวัด
หลังจากเลือกสเกล เครื่องมือจะเลือกหัวกดและเลนส์โดยอัตโนมัติ โต๊ะทดสอบจะยกขึ้นโดยอัตโนมัติ จากนั้นกลับไปยังตำแหน่งโฟกัสหลังจากโหลดแรงทดสอบ จะแสดงภาพรอยกดที่ชัดเจนและวัดผลโดยอัตโนมัติ ซึ่งทำให้การทดสอบบริเนลล์เป็นไปโดยอัตโนมัติเต็มรูปแบบ
ข้อมูลจำเพาะทางเทคนิค:
| รุ่น | iBrin-416A | |
| แรงทดสอบ | kgf | 62.5kgf, 100kgf, 125kgf, 187.5kgf, 250kgf, 500kgf, 750kgf, 1000kgf, 1500kgf, 3000kgf |
| N | 612.9N, 980.7N, 1226N, 1839N, 2452N, 4903N, 7355N, 9807N, 14710N, 29420N |
|
| ช่วงทดสอบ | 3.18～653HBW | |
| วิธีการโหลด | อัตโนมัติ (โหลด/คงค้าง/คายโหลด) | |
| การอ่านค่าความแข็ง | การแสดงผลรอยกดและการวัดผลอัตโนมัติ บนหน้าจอสัมผัส |
|
| คอมพิวเตอร์ | CPU: Intel I3, หน่วยความจำ: 2G, SSD: 32G | |
| สเกลการแปลง | HV, HK, HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HS, HBS, HBW |
|
| การส่งออกข้อมูล | พอร์ต USB, อินเทอร์เฟซ VGA, อินเทอร์เฟซเครือข่าย | |
| ป้อมปืน |
ป้อมปืนอัตโนมัติ (หัวกดสามอัน, เลนส์สองอัน) |
|
| เลนส์ | 1X, 2X | |
| กำลังขยายรวม | 20X, 40X | |
| ความละเอียด | 1.25um, 0.625um | |
| เวลาคงค้าง | 0~95 วินาที | |
| ความสูงสูงสุดของชิ้นงาน | 260 มม. | |
| คอ | 150 มม. | |
| แหล่งจ่ายไฟ | AC220V/50Hz/1Ph, AC110V/60Hz/1Ph | |
| มาตรฐานการดำเนินการ | ISO 6506, ASTM E10-12, JIS Z2243, GB/T 231.2 | |
| ขนาด | เครื่องทดสอบ: 600×330×890 มม., บรรจุภัณฑ์: 820×460×1170 มม. | |
| น้ำหนัก | น้ำหนักสุทธิ: 150 กก., น้ำหนักรวม: 180 กก. | |
คุณสมบัติหลัก:
1. แรงทดสอบ 10 ระดับ, สเกลความแข็งบริเนลล์ 13 ระดับ, เหมาะสำหรับวัสดุโลหะประเภทต่างๆ
2. ด้วยหัวกดสามอันและเลนส์สองอัน ไม่จำเป็นต้องเปลี่ยนหัวกดเมื่อทดสอบตัวอย่างที่แตกต่างกัน ด้วยโครงสร้างทางแสงที่เข้มงวดและกำลังขยายสูง ทำให้สังเกตเห็นรอยกดได้อย่างชัดเจน
3. ตามสเกลที่เลือก ด้วยป้อมปืนอัตโนมัติ เครื่องมือจะเลือกหัวกดและเลนส์ที่สอดคล้องกันสำหรับการวัดโดยอัตโนมัติ
4. โต๊ะทดสอบยกอัตโนมัติใช้โครงสร้างที่แม่นยำพร้อมความเสถียรสูง จะยกขึ้นโดยอัตโนมัติเมื่อเริ่มวัด จากนั้นกลับไปยังตำแหน่งโฟกัสสำหรับการวัดหลังจากโหลดแรงทดสอบ ซึ่งทำให้การทำงานอัตโนมัติด้วยปุ่มเดียว
5. ใช้การออกแบบแบบบูรณาการของเครื่องทดสอบความแข็งและคอมพิวเตอร์ในตัว ด้วยระบบปฏิบัติการ Windows 7 มีฟังก์ชันทั้งหมดของคอมพิวเตอร์
6. ด้วยระบบวัดภาพ CCD การทำงานและการแสดงผลบนหน้าจอสัมผัส สามารถตั้งค่าเวลาคงค้างของแรงทดสอบ ปรับความเข้มของแหล่งกำเนิดแสง แสดงความยาวรอยกด ค่าความแข็ง ช่วงทดสอบ และหมายเลขทดสอบ เป็นต้น
7. ซอฟต์แวร์มีฟังก์ชันการสอบเทียบ การปรับละเอียดด้วยตนเอง และการตั้งค่าขีดจำกัดบนและล่าง เป็นต้น ซึ่งรับประกันความแม่นยำของการวัด
8. รองรับการแปลงค่าความแข็ง
9. ผลการทดสอบสามารถบันทึกเป็นรายงาน WORD หรือ EXCEL และสามารถพิมพ์ออกมาได้
10. ด้วยพอร์ต USB อินเทอร์เฟซ VGA และอินเทอร์เฟซเครือข่าย สามารถเชื่อมต่ออินเทอร์เน็ตและอุปกรณ์อื่นๆ เพื่อฟังก์ชันเสริมเพิ่มเติม
ช่วงการใช้งาน:
เหมาะสำหรับเหล็กหล่อ ผลิตภัณฑ์เหล็ก โลหะที่ไม่ใช่เหล็ก และโลหะผสมอ่อน เป็นต้น นอกจากนี้ยังเหมาะสำหรับวัสดุที่ไม่ใช่โลหะบางชนิด เช่น พลาสติกแข็งและเบคเคอไลต์ เป็นต้น
รายการบรรจุภัณฑ์:
| ชื่อ | จำนวน | ชื่อ | จำนวน |
| ตัวเครื่องหลัก | 1 ชุด | เลนส์ 1x, 2x | แต่ละชิ้น 1 ชิ้น |
| Ф2.5 มม., Ф5 มม., Ф10 มม. หัวกดแบบลูกบอล |
แต่ละชิ้น 1 ชิ้น | โต๊ะทดสอบระนาบขนาดเล็ก | 1 ชิ้น |
| โต๊ะทดสอบระนาบขนาดใหญ่ | 1 ชิ้น | โต๊ะทดสอบรูปตัววี | 1 ชิ้น |
| ฟิวส์ 2A | 2 ชิ้น | สายไฟ | 1 ชิ้น |
| บล็อกความแข็ง 150~250 HBW 10/3000 |
1 ชิ้น | บล็อกความแข็ง 150~250 HBW 5/750 |
1 ชิ้น |
| ประแจหกเหลี่ยมด้านใน | 1 ชิ้น | ฝาครอบกันฝุ่น | 1 ชิ้น |
| คู่มือการใช้งาน | 1 ชุด |
หลักการทดสอบบริเนลล์:
วิธีการทดสอบความแข็งบริเนลล์ประกอบด้วยการกดวัสดุทดสอบด้วยลูกบอลคาร์ไบด์แข็งขนาดเส้นผ่านศูนย์กลาง 10 มม. ภายใต้แรง 3000 กก. สำหรับวัสดุที่อ่อนกว่า สามารถลดแรงลงเหลือ 1500 กก. หรือ 500 กก. เพื่อหลีกเลี่ยงการกดที่มากเกินไป
โดยปกติจะใช้แรงเต็มที่ 10 ถึง 15 วินาทีสำหรับเหล็กและเหล็กกล้า และอย่างน้อย 30 วินาทีสำหรับโลหะอื่นๆ เส้นผ่านศูนย์กลางของรอยกดที่เหลืออยู่ในวัสดุทดสอบจะถูกวัดด้วยกล้องจุลทรรศน์กำลังขยายต่ำ หมายเลขความแข็งบริเนลล์จะคำนวณโดยการหารแรงที่ใช้ด้วยพื้นที่ผิวของรอยกด
เส้นผ่านศูนย์กลางของรอยกดคือค่าเฉลี่ยของการอ่านสองครั้งที่ตั้งฉากกัน และการใช้ตารางหมายเลขความแข็งบริเนลล์สามารถทำให้การกำหนดความแข็งบริเนลล์ง่ายขึ้น หมายเลขความแข็งบริเนลล์ที่จัดโครงสร้างอย่างดีจะแสดงเงื่อนไขการทดสอบ และมีลักษณะดังนี้ "75 HB 10/500/30" ซึ่งหมายความว่าได้ค่าความแข็งบริเนลล์ 75 โดยใช้เหล็กแข็งขนาดเส้นผ่านศูนย์กลาง 10 มม. พร้อมแรง 500 กิโลกรัมที่ใช้เป็นเวลา 30 วินาที
ในการทดสอบโลหะที่แข็งมาก จะใช้ลูกบอลคาร์ไบด์ทังสเตนแทนลูกบอลเหล็ก เมื่อเทียบกับวิธีการทดสอบความแข็งอื่นๆ ลูกบอลบริเนลล์จะสร้างรอยกดที่ลึกและกว้างที่สุด ดังนั้นการทดสอบจะหาค่าเฉลี่ยความแข็งในปริมาณวัสดุที่กว้างขึ้น ซึ่งจะคำนวณโครงสร้างเกรนหลายชั้นและความไม่สม่ำเสมอของวัสดุได้อย่างแม่นยำยิ่งขึ้น วิธีนี้ดีที่สุดสำหรับการวัดความแข็งโดยรวมหรือมาโครของวัสดุ โดยเฉพาะอย่างยิ่งวัสดุที่มีโครงสร้างไม่สม่ำเสมอ
