รายละเอียดสินค้า:
การชำระเงิน:
|
| เอ็กซ์วาย ทราเวล: | 150 x 50 มม | แกน z: | 100 มม. (สำหรับการโฟกัส) |
|---|---|---|---|
| ความแม่นยำ: | ≤3+L/200(หนอ) | ปณิธาน: | XY คือ 0.0005 มม |
| การอ่าน: | ดิจิตอล DP100 | การส่องสว่าง: | การส่องสว่างพื้นผิวและรูปร่าง |
| เน้น: | เครื่องฉายภาพแนวตั้งยกเวที,เครื่องฉายภาพดิจิตอล DP100 |
||

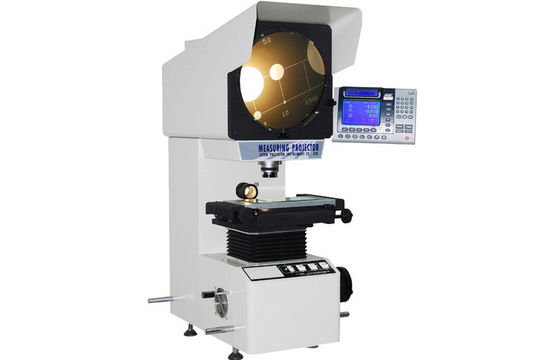

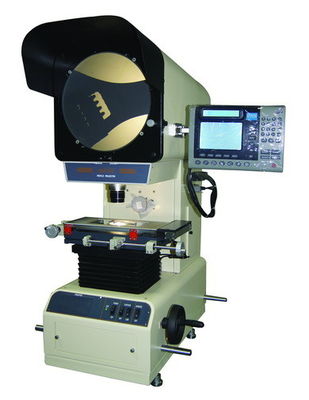

โปรเจคเตอร์วัดขนาดชิ้นงานแบบตั้ง VT12-1550
VT12-1550 พร้อมหน้าจอขนาด 300 มม. หน้าจอและระบบอ่านค่าดิจิตอล DP100
ดาวน์โหลดข้อมูลทางเทคนิค: โปรเจคเตอร์วัดขนาดชิ้นงาน iqualitrol iPro-E01
คุณสมบัติของผลิตภัณฑ์:
1, หน้าจอขนาด 300 มม. พร้อมโปรแทรกเตอร์ดิจิตอล
2, รางเหล็กคู่สำหรับระบบโฟกัสยกเวที
3, ไฟส่องสว่างพื้นผิวและโปรไฟล์แบบฮาโลเจนปรับได้
4, ระบบประมวลผลข้อมูลมัลติฟังก์ชั่นทางเรขาคณิต อัพเกรดเป็น DRO DP100
5, เครื่องพิมพ์ขนาดเล็กในตัว
6, มีเลนส์วัตถุประสงค์ 10x, 20x, 50x, 100x, โต๊ะหมุน, อุปกรณ์ตรวจจับขอบ ฯลฯ
ข้อมูลจำเพาะทางเทคนิค:
| ภาพกลับด้าน | iPro-E01 (VT12-1550) | iPro-E02 (VT12-2010) | |||
| ภาพด้านหน้า |
iPro-E01Z (VT12-1550Z) |
iPro-E02Z (VT12-2010Z) |
|||

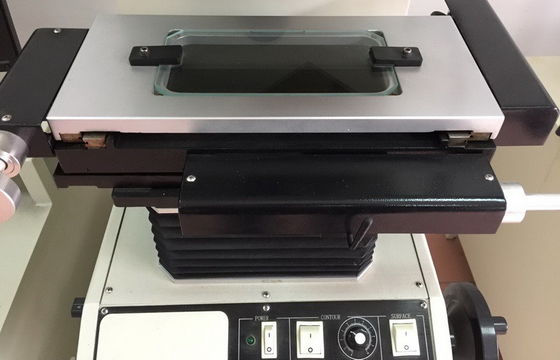

| ขนาดแท่นวางโลหะ |
340x152 มม. |
350x170 มม. | |||
| ขนาดแท่นวางกระจก |
196x96 มม. |
246x120 มม. | |||
| ระยะเคลื่อนที่ของแท่นวาง: แกน X Y |
150x50 มม. |
200x100 มม. | |||
| ระยะเคลื่อนที่ของแท่นวาง: แกน Z | 100 มม. (สำหรับการโฟกัส) | 100 มม. (สำหรับการโฟกัส) | |||
| ความแม่นยำ |
≤3+L/200(um) |
≤3+L/200(um) | |||
| ความละเอียดของ X-Y |
0.0005 มม. |
0.0005 มม. | |||
| หน้าจอ | เส้นผ่านศูนย์กลาง :Ø312 มม., ช่วงที่มีประสิทธิภาพ ≥ Ø300 (พร้อม “* ” Reticle) | ||||
|
ช่วงการหมุน: 0~360° ; ความละเอียดของตัวบ่งชี้การหมุน: 1’ หรือ 0.01° |
|||||
| ระบบอ่านค่าดิจิตอล | ระบบประมวลผลข้อมูลมัลติฟังก์ชั่น DP100 | ||||
| การส่องสว่าง | การส่องสว่างพื้นผิวและคอนทัวร์: หลอดฮาโลเจน 24v/150w (ปรับได้); |
||||
| ระบบระบายความร้อน | การระบายความร้อนด้วยพัดลม (3 แกน) | ||||
| แหล่งจ่ายไฟ | AC110V/60Hz; 220V/50Hz,650w | ||||
| ขนาด (ยาว×กว้าง×สูง) | 780x530x1150 มม. | 780x530x1150 มม. | |||
| ขนาดบรรจุภัณฑ์ | 990x765x1340 มม. | 990x765x1340 มม. | |||
| น้ำหนักรวม/สุทธิ | 200/150 กก. | 220/170 กก. | |||
การส่งมอบมาตรฐาน:
| ระบบอ่านค่าดิจิตอล DP100 | เลนส์วัตถุประสงค์ 10x | อุปกรณ์ยึดหน้าจอ |
| เครื่องพิมพ์ขนาดเล็กในตัว | เลนส์ส่งผ่าน | คู่มือการใช้งาน |
อุปกรณ์เสริมเพิ่มเติม:
| ซอฟต์แวร์การวัด | โต๊ะหมุน RT1 | โต๊ะหมุน RT2 | กระดาษพิมพ์ |
| เลนส์วัตถุประสงค์ 20x | เลนส์วัตถุประสงค์ 50X | เลนส์วัตถุประสงค์ 100X | อุปกรณ์ตรวจจับขอบ |
| ตัวยึด | ตัวยึดรูปตัว V | ตัวรองรับศูนย์กลางแบบหมุน | บล็อกมาตรฐาน |
| ตู้ทำงาน | แผนภูมิ | สวิตช์เท้า |
