รายละเอียดสินค้า:
การชำระเงิน:
|
| การแก้ไข: | XZ: 0.0005มม | ความถูกต้อง: | ≤3+L/200(หนอ) |
|---|---|---|---|
| ไฟส่องสว่าง: | หลอดฮาโลเจน 24V/150W | หน้าจอ: | ช่วงการหมุน: 0 ~ 360 ° |
| ช่วงโฟกัส: | 75 มม. (สำหรับการโฟกัส) | อ่านออกเสียง: | DP100 |
| เน้น: | เครื่องฉายภาพดิจิตอลแนวนอน เครื่องฉายภาพแนวนอน HB12-2010,Horizontal Profile Projector HB12-2010 |
||

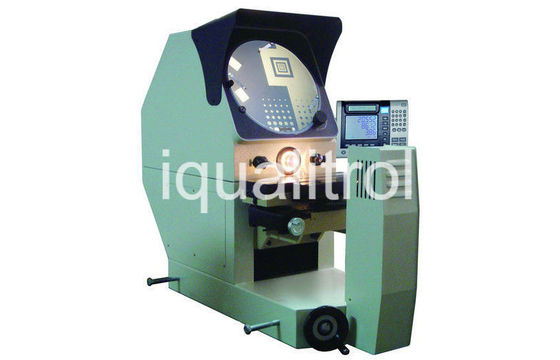

กว้างหน้าจอ 300 มิลลิเมตร โปรเจคเตอร์โปรไฟล์แนวราบดิจิตอล
HB12-2010 กับ X-Z Travel 200*100 มม.
ข้อมูลเทคนิค ดาวน์โหลด:
iqualitrol โปรเจคเตอร์โปรไฟล์แนวราบ iPro-E11
ลักษณะ:
1, หน้าจอขนาด 300 มิลลิเมตร พร้อมตัวเลื่อนดิจิตอล
2, 200X100mm ความละเอียดการเคลื่อนไหวการทํางานระยะ;
3, ระยะสวิงเวสในช่วงการทํางาน±15°
4, โปรไฟล์ฮาโลเจนและแสงบนผิวใยปรับได้
5, การปรับปรุงระบบประมวลผลข้อมูลหลายฟังก์ชันทางกณิตศาสตร์เป็น DRO DP100
6เครื่องพิมพ์ขนาดเล็ก
7, มีเป้าหมาย 10x,20x,50x,100x, over-chart และตัวตรวจจับขอบสวิทช์เท้า เป็นต้น
ข้อมูลการใช้งาน:
| รุ่น | อุปกรณ์ประกอบการ: |
| ขนาดเวทีโลหะ | 408x126mm |
| การเดินทางในระยะเวลา: แกน X และแกน Z |
200x100 มิลลิเมตร |
| การเดินทางระยะ: แกน Y | 75mm (สําหรับการโฟกัส) |
| การแก้ไข X และ Z | 0.0005 มิลลิเมตร |
| ระยะสวิง | ± 15° |
| ความถูกต้อง | ≤3+L/200 ((um) |
| หน้าจอ | กว้าง:Ø330mm ระยะทางที่มีประสิทธิภาพ ≥ Ø300 ((มี ราคา) |
| ระยะหมุน: 0 ~ 360 °; ตัวชี้วัดหมุนความละเอียด: 1 ̊ หรือ 0.01 องศา |
|
| การอ่านดิจิตอล | DP 100 ระบบประมวลผลข้อมูลหลายฟังก์ชัน |
| การส่องแสง | การส่องสว่าง 24v/150w (หลอดฮาโลเจน) |
| การส่องแสงบนพื้นผิว: 21v/150w (ไฟเบอร์ออปติก) | |
| พลังงาน | AC110V/60Hz; 220V/50Hz,650w |
| ขนาด (D × W × H) | 1160x600x960 มิลลิเมตร |
| ขนาดบรรจุ (L × W × H) | 1300x880x1250 มม. |
| อัตราการจ่าย | 260/220 กิโลกรัม |
การจัดส่งตามมาตรฐาน:
| การอ่านดิจิตอล DP100 | 10x เป้าหมาย | อุปกรณ์จับจอ |
| เครื่องพิมพ์ขนาดเล็ก | สายไฟฟ้า | คู่มือการใช้งาน |
อุปกรณ์เสริมเลือก:
| โปรแกรมวัด | ตู้ทํางาน | เป้าหมาย 100X | เครื่องตรวจจับขอบ |
| 20x เป้าหมาย | เป้าหมาย 50X | กราฟเหนือ | หมุนมุม |
| เครื่องจับตัวถือ | เครื่องกรงทรง V | การสนับสนุนศูนย์หมุน | เครื่องสลับเท้า |
สิ่งที่ควรพิจารณาเมื่อซื้อเครื่องฉายรูปแบบ (เครื่องเปรียบเทียบแสง)
1เส้นทางแสงไหนดีสําหรับการใช้งานของคุณ สูงหรือแนวราบ?
•อุปกรณ์เส้นทางแสงแนวราบมีรังสีที่เดินทางแนวราบผ่านเวที เครื่องประเภทนี้เหมาะสําหรับชิ้นส่วนใหญ่และแกนที่หนักที่จะถูกถือไว้บนบล็อก V หรือระหว่างศูนย์.การใช้งานทั่วไปประกอบด้วยการโยน, แกนการส่ง, การวัดรูปแบบเส้น, และส่วนประกอบการแปรรูป.
•อุปกรณ์เส้นทางแสงแนวตั้งมีรังแสงที่เดินทางแนวตั้ง ส่วนที่กําลังวัด/ตรวจสอบถูกวางบนแผ่นแก้วที่อยู่บนระดับ XY ของระบบซึ่งรังสีแสงเดินทางผ่าน. เครื่องเปรียบเทียบแนวตั้งเป็นที่เหมาะสมสําหรับชิ้นส่วนเรียบ เช่น ซับ, O-วงแหวน, ส่วน stamped, และอิเล็กทรอนิกส์ทําการวัดบนเครื่องจักรตั้งของเราเร็วขึ้นมาก กว่าเครื่องจักรแนวราบที่มีการปล่อยเร็วบนแกนเดียว.
2ขนาดจอและขนาดเวทีไหนเหมาะกับการสมัครของคุณดีที่สุด?
มี ขนาด หน้าจอ จาก 14 นิ้ว ถึง 32 นิ้ว. ก่อน จะ เลือก ขนาด หน้าจอ, จง กําหนด ว่า จะ ต้อง ดู ส่วน ไหน ใน ครั้ง เดียว.เมื่อใช้ระบบไม่จําเป็นต้องดูส่วนทั้งหมดเพื่อวัดมันการคํานวณสามารถทําโดยหารกว้างจอด้วยการขยายเลนส์
ตัวอย่างเช่น การใช้เลนส์ 10X บนเครื่องเปรียบเทียบแสง 16 นิ้ว จะทําให้สามารถดู 1.6 นิ้วของส่วนบนจอ (16 "/10 = 1.6")จําไว้ว่ามันเป็นการฝึกฝนที่ดีที่จะเก็บภายในหนึ่งนิ้วของขอบจอเมื่อดูภาพที่มีการทับทิม. ตรวจสอบว่าขนาดเวที, การเดินทาง, และความจุน้ําหนักจะรองรับทุกส่วนที่มีมุ่งหมายที่จะวัดหรือตรวจสอบขนาดจอ 16 "และเล็ก ๆ น้อย ๆ เป็นหน่วยบนเบนจ์ที่มีความจุหนักสูงสุด 150 ปอนด์.
3, คุณต้องการเลนส์ (เลนส์) อะไร?
ติดตามแผนภูมิด้านล่างเพื่อตัดสินใจว่าเลนส์ไหนจะตรงกับความอดทนที่ต้องการ กฎหลักคือผู้ใช้งานที่ใส่ใจทั่วไปสามารถแยก.004 ลงซ้ํา ๆ บนจอเปรียบเทียบได้การหารความละเอียดที่เห็นได้ด้วยการขยายเลนส์จะกําหนดความละเอียดขั้นต่ําที่สามารถบรรลุได้สําหรับเลนส์แต่ละเลนส์.
4, คุณต้องการแบบการอ่าน / โปรแกรมอะไร หรือคุณจะใช้ overlay?
หากคุณจะใช้การผสมผสานเท่านั้น รูปแบบพื้นฐานของเราที่ไม่มีสเกล เป็นทางออกที่คุ้มค่ามันเป็นการปฏิบัติที่ดีที่จะเก็บภายในหนึ่งนิ้วของขอบจอเมื่อดูภาพที่มีขนาดมากเกินไปหากต้องการการวัด เลือกการอ่านดิจิตอล XY หลัก หากต้องการเพียงผลการตั้งตําแหน่งและระยะทาง
อย่างไรก็ตาม, หากการวัดวงกลม, มุม, และระยะทางพารามิตรที่จําเป็น, แล้วเลือกการอ่านหรือ Quickmeasuring1.0 โปรแกรมที่มีความสามารถทางกณิตศาสตร์.การวัดชิ้นส่วนซ้ํา ๆ อาจส่งเสริมการเลือก CNC สามารถอ่านการตรวจจับขอบอัตโนมัติ ควรพิจารณาเพื่อกําจัดความเป็นส่วนตัวของผู้ประกอบการและเพิ่มความซ้ําและความแม่นยํา
5, ตัวเลือกหรือเครื่องมืออะไรที่ต้องการ?
การ ใช้ เครื่อง ทํา เทียบ หน่วย หน่วย หน่วย หน่วย หน่วย
